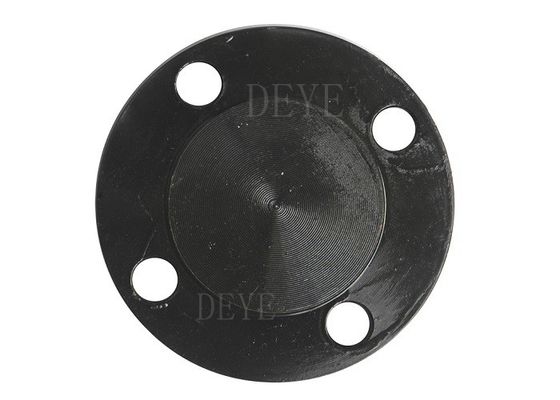

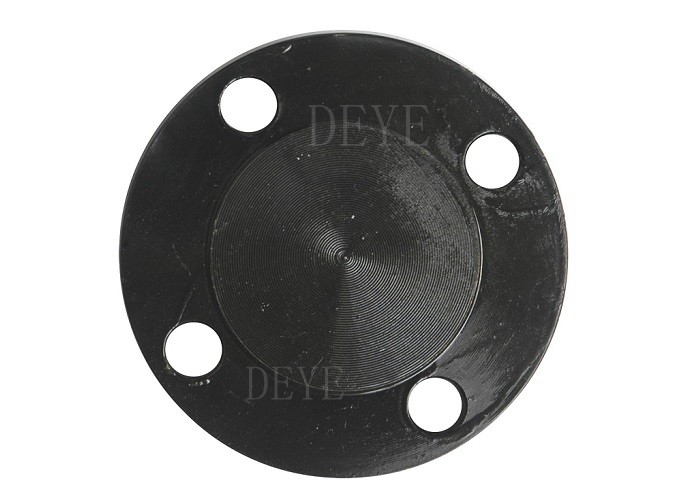

150 λίβρες 300 λίβρες πλαστική φλάντσα από χάλυβα άνθρακα

Ανοιχτή φλέβα από χάλυβα άνθρακα με 150 κιλά 300 κιλά

Οι τυφλές φλάντζες παράγονται χαρακτηριστικά χωρίς τρύπα.Εμπύσματα βαλβίδων και δοχείων πίεσηςΗ ASME B16.5 Blind Flange παράγεται συχνά από πλαστικές, χυτοπλαστικές ή πλάκες. Το υλικό περιλαμβάνει A105, A350LF2, F11, F22, ανοξείδωτο χάλυβα, διπλό SS, κράμα χάλυβα σύμφωνα με διαφορετικό περιβάλλον εργασίας.

Πληροφορίες για το προϊόν/Περιγραφή του προϊόντος/Βασικές πληροφορίες/Προδιαγραφές

Χαρακτηριστικά / Χαρακτηριστικά

•Οι φλάντζες από χάλυβα άνθρακα δεν πρέπει να χρησιμοποιούνται σε λειτουργίες άνω των 425 °C

•Υπηρεσία σε υψηλές θερμοκρασίες: Το τυποποιημένο υλικό χάλυβα άνθρακα πρέπει να είναι ASTM A 105, υλικό που μπορεί να

χρησιμοποιείται για θερμοκρασίες μεταξύ - 29 °C και 425 °C.

•Υπηρεσία χαμηλών θερμοκρασιών: Οι φλάντζες από χάλυβα άνθρακα που χρησιμοποιούνται για υπηρεσίες κάτω των -29 °C πρέπει να συμμορφώνονται με τις απαιτήσεις του παρόντος κανονισμού.

απαιτήσεις δοκιμών πρόσκρουσης της ASME B 31.3.

•Το ASTM A 350-LF2 είναι το τυποποιημένο υλικό για εφαρμογές χαμηλών θερμοκρασιών

•Υπηρεσία υψηλής απόδοσης: Οι φλάντζες από χάλυβα άνθρακα υψηλής αντοχής ASTM A694 πρέπει να ανταποκρίνονται στο πρότυπο API Std 5L.

σωλήνες κλάσης X42 έως X65.

•Το υλικό για τις φλάντζες από χαμηλό κράμα χάλυβα (11/4 Cr· 1/2 Mo) πρέπει να είναι ASTM A 182-F11.

οι φλάντζες από μέσο κράμα χάλυβα (11/2 Cr 5 Mo) είναι της ASTM A 182-F5.

Τεχνολογία/ Χρήση και εγκατάσταση των διαφόρων τύπων φλάντζων

ΠΑΡΑΓΜΑΤΙΚΟΣ ΠΑΡΑΓΜΑΤΙΚΟΣ ΠΑΡΑΓΜΑΤΗΣ

Είναι συνδεδεμένα με τον σωλήνα μέσω μιας σύνδεσης συγκόλλησης Butt.

Χρησιμοποιείται όταν απαιτείται δοκιμή με ακτίνες Χ ή όταν η ροπή πάνω από τις ενώσεις είναι μέγιστη.

Ο μακρύς κωνικός λαιμός του βελτιστοποιεί την κατανομή της πίεσης.

Πυροσβεστήρες

Αυτό το είδος φλάντζων είναι εγκατεστημένο με δύο χάντρες συγκόλλησης, γλιστρώντας τον σωλήνα μέσα.

Έτσι, τα έξοδα εγκατάστασης είναι χαμηλότερα, οπότε απαιτείται λιγότερη ακρίβεια για την κοπή σωλήνων.

ΠΑΡΑΓΜΑΤΙΚΕΣ ΠΑΡΑΓΜΑΤΙΚΕΣ

Συνήθως τοποθετούνται με το σωλήνα προηγουμένως νήματα, σε μέρη όπου

Δεν συνιστούμε να το εγκαταστήσετε εάν υπάρχουν υψηλές

μεταβολές πίεσης στο σύστημα

ΠΑΡΑΓΜΑΤΙΚΟΣ ΠΑΡΑΓΜΑΤΙΚΟΣ

Χρησιμοποιούνται συνήθως εκεί όπου είναι

Το κόστος διάλυσης

μειώνεται λόγω της ευκολίας στροφής της φλέβας και της ευθυγράμμισης της γεώτρησης.

.

ΠΑΡΑΓΜΑΤΙΚΟΣ ΠΑΡΑΓΜΑΤΙΚΟΣ ΠΑΡΑΓΜΑΤΗΣ

Αυτό το είδος φλάντζης είναι ειδικά σχεδιασμένο για χαμηλότερες μικρές διαμέτρους και υψηλές

Ο σωλήνας εισάγεται στο φλάντζο μέχρι το κάθισμα και στη συνέχεια

Ζυγισμένο κατά του κύβους.

ΚΑΛΟΥΣΤΕΡΑ

Ανοιχτές φλάντζες χρησιμοποιούνται για τις άκρες των σωλήνων, και βιδώνονται σε οποιοδήποτε από τα παραπάνω

τύποι φλάντζας.

Αξιολογίες υλικών:

Διαδικασία παραγωγής

Στερεότυπο

ΑΣΜΕ Β16.5

Αυτό είναι το πιο χρησιμοποιούμενο πρότυπο φλάντζας παγκοσμίως.

καλύπτει τις υπηρεσίες, τα υλικά, τις διαστάσεις,

Περιγράφει επίσης όλους τους τύπους φλάντζων

για τα μεγέθη 1/2* έως 24* της κλάσης 150#, 300#, 400#, 600#, 900# & 1500# και 1/2* έως

12 ∙ Κλάση 2500 ∙

ΑΣΜΕ Β16.36

Το παρόν πρότυπο εφαρμόζεται σε φλάντζες για τη μέτρηση ροής με πλάκα ανοίγματος.

Οι πλάκες ASME B16.36 έχουν τις ίδιες διαστάσεις με τις πλάκες B16.5 εκτός από το ελάχιστο πάχος

που αυξάνεται ώστε να επιτρέπονται οι πύλες μέτρησης.

Επιπλέον, δύο τρύπες και μπουλόνια επιτρέπουν τον διαχωρισμό της φλάντζης και την αντικατάσταση των

η πινακίδα μετρήσεων, που καλύπτει μεγέθη από 1° έως 24°, κλάση 300# έως 1500#,

και μεγέθη 1 έως 12 “Κλάση 2500#.

MSS SP-44

Μια τυποποίηση που χρησιμοποιείται για λεπτά πάχους και υψηλή αντοχή.

κυμαίνονται από 12 έως 60 ̇ κλάση 150# έως 600# και μέχρι 48 ̇ κλάση 900# μόνο

για τυφλές φλάντζες λαιμού και φλάντζες λαιμού συγκόλλησης.

Συνεπώς, μπορούν να χρησιμοποιηθούν με βαλβίδες και

αντλίες σύμφωνα με την ASME.

ΑΣΜΕ Β16.47

Το παρόν πρότυπο καλύπτει το προηγούμενο πρότυπο, το οποίο συμπληρώνεται με υλικά,

Δείκτες πίεσης και θερμοκρασίας από την ASME B16.5. Μια τάξη τύπου είναι παρόμοια με

Ο τύπος Β είναι ο ίδιος με τον API 605.

ΑΣΜΕ Β16.20

Περιλαμβάνει τα υλικά, τις διαστάσεις και τη σήμανση των δαχτυλιδιών για φλάντζες από χάλυβα 1/2 έως

24 ∆ιαλογισμός 150# έως 1500#, και 36 ∆ιαλογισμός 900#.

API 6 Α

Η API 6 έχει δημιουργηθεί μια προδιαγραφή για τις κορυφές των πηγών και τα χριστουγεννιάτικα δέντρα.

Περιλαμβάνει την τυποποίηση των φλάντζων των αρθρώσεων των γοφών, οι οποίες είναι διαμετρικά

Αντικατάστατο με τα ASME B16.5 αλλά προσθέτοντας κάποιες ανοχές σε όλα τα μεγέθη.

Ωστόσο, καθώς τα υλικά API είναι πιο ανθεκτικά, η μέγιστη πίεση λειτουργίας των

Η ένωση API/ASME περιορίζεται στην ένωση των φλάντζων χαμηλότερης απόδοσης.

EN1092-1

Το παρόν ευρωπαϊκό πρότυπο για μία σειρά φλάντζων καθορίζει τις απαιτήσεις για κυκλικό χάλυβα

φλάντζες με τις ονομασίες PN PN 2,5 έως PN 400 και ονομαστικά μεγέθη από DN 10 έως DN 4000.

Το παρόν ευρωπαϊκό πρότυπο καθορίζει τους τύπους φλάντζων και τις επιφάνειές τους, τις διαστάσεις, τις ανοχές,

Επεξεργασία της επιφάνειας, σήμανση, υλικά, πίεση/θερμοκρασία

τα χαρακτηριστικά και τις κατά προσέγγιση μάζες των φλάντζων.

Για τους σκοπούς του παρόντος ευρωπαϊκού προτύπου, ως "φλάντζες" νοούνται επίσης οι κορυφές και τα κολάρα που έχουν στρογγυλοποιηθεί.

Το παρόν ευρωπαϊκό πρότυπο εφαρμόζεται σε φλάντζες που κατασκευάζονται σύμφωνα με τις μεθόδους

Οι αρθρώσεις σωλήνων χωρίς στεγνώσεις δεν εμπίπτουν στο πεδίο εφαρμογής του παρόντος ευρωπαϊκού προτύπου.

Εφαρμογή/Χρήση

Η φλάντσα είναι μια μέθοδος σύνδεσης σωλήνων, βαλβίδων, αντλιών και άλλων εξοπλισμού για να σχηματιστεί σωλήνας

Το σύστημα μεταφοράς του νερού, του ατμού, του αέρα, του αερίου και του πετρελαίου.

επιθεώρηση ή τροποποίηση.
