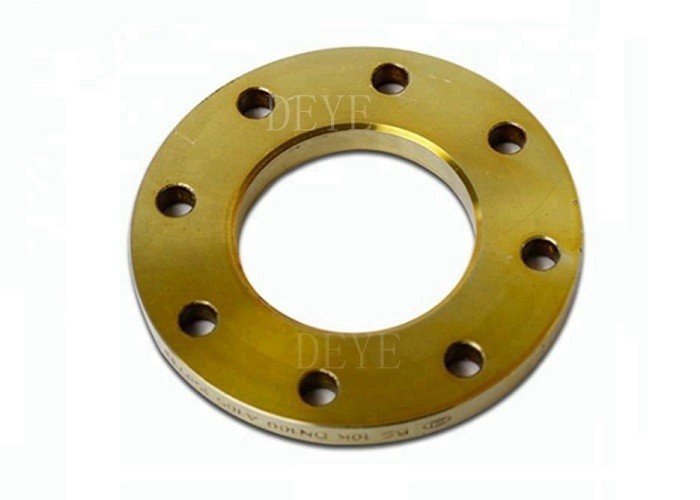

ΔΕΝ SOFF Σιδηρουργικές φλάντζες SO με DIN 2543 DIN 2502 PN16

  • DIN SOFF Steel SO Flanges With DIN 2543 DIN 2502 PN16
Τόπος καταγωγής Κίνα
Μάρκα DEYE
Πιστοποίηση ISO9001:2015 PED
Αριθμό μοντέλου Pf-ΛΦ-SO12
Document Product Brochure PDF
Ποσότητα παραγγελίας min 10pcs
Τιμή USD10-USD100 each pcs
Συσκευασία λεπτομέρειες Πτυχή-ξύλινες περιπτώσεις υποκαπνισμού
Χρόνος παράδοσης 30 ημέρες για τη συνηθισμένη διαταγή
Όροι πληρωμής T/T, L/C, D/P

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

ΣΚΑΥΠΕ: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος ΑΣΜΕ Β16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. Υλικό Α105, A105N, A350LF2, A182F22, F11, F56, F60, από ανοξείδωτο χάλυβα
Μέγεθος 1/2" ((DN15)-88" ((DN2200) Τύποι ζύγιση με λαιμό, γλιστρισμός, τυφλός, ζύγιση με πρίζα, ρουλέτα, αρθρώσεις, γυαλιά, πέλμα, μακρύ λαιμ
Διορισμός πίεσης Τάξη 150, 300, 400, 600, 900, 1500, 2500· PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, P Επιφάνεια Μαύρο, Χρυσό Κίτρινο, Ψυχρό Ζυγισμένο, HDG.
Επισημαίνω

Ατσάλι έτσι φλάντζες

,

ΔΙΝ 2543 για φλάντζες

,

PN16 τόσο φλέγγι
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

ΔΙΝ SOFF SO Ατσάλινη φλάντσα με DIN 2543 DIN 2502 PN16

Οι φλέβες SOFF γλιστράνε πάνω από τον σωλήνα και στη συνέχεια συγκολλούνται τόσο στο εσωτερικό όσο και στο εξωτερικό για να παρέχουν επαρκή αντοχή και να αποτρέπουν διαρροές.
Λόγω του χαμηλότερου κόστους και του γεγονότος ότι απαιτείται λιγότερη ακρίβεια κατά την κοπή του σωλήνα σε μήκος, αυτές οι φλάντζες προτιμούνται από τις φλάντζες λαιμού συγκόλλησης.
Ο σκοπός της φλάντζης FF είναι να αποφευχθεί η στιγμή κάμψης που ασκείται στην φλάντζη καθώς οι βρόγχοι στρεβλώνονται.
Οι φλάντζες FF εξαλείφουν αυτό το πρόβλημα.
Σε γενικές γραμμές, οι πλάκες επιφάνειας χρησιμοποιούνται σε λιγότερο δύσκολες εφαρμογές, όπως οι σωλήνες νερού χαμηλής πίεσης.Χρησιμοποιούνται συνήθως σε περιβάλλοντα χαμηλής θερμοκρασίας και χαμηλής πίεσης, όπως αναρρόφηση αντλιών ή φλάντζες επεξεργασίας νερού.

Πληροφορίες για το προϊόν/Περιγραφή του προϊόντος/Βασικές πληροφορίες/Προδιαγραφές

Ονομασία του προϊόντος ΔΙΝ ΑΡΧΙΝΟΣ ΣΤΑΛΙΟΣ ΦΛΑΝΓΗΣ ΜΕ ΔΙΝ2543 ΔΙΝ2502 ΠΝ16
Τύποι Πλάκα, λαιμό συγκόλλησης, γλιστρίστρα, τυφλό, πλέγμα λουλουδιών, πλέγμα πλέγματος, πλέγμα πλέγματος, μακρύ λαιμό συγκόλλησης, χαλαρές φλέβες, άνοιγμα, τυφλά, προσαρμοσμένα
Φινίρισμα προσώπου Επικεφαλής (ΕΠ), Επικεφαλής (ΕΠ), Επικεφαλής (ΕΠ)
Τύπος ΑΝΣΙ Α/Β σειρά ASME B16.47, API605, AWWAC207
ΔΙΝ ΔΙΝ 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 2641,2642,
GOST GOST 12820-80,GOST 12821-80,Φάντασμα τυφλός
Επικεφαλής EN1092-1:2002
ΔΕΣ Η Επιτροπή θεωρεί ότι οι εν λόγω πληροφορίες είναι απαραίτητες για την εκτίμηση των επιπτώσεων της παρούσας απόφασης.
Β.Σ. BS4504, BS10 Πίνακας D/E
UNI Ειδικότερα, η Ελλάδα έχει αναλάβει την εκτέλεση των καθηκόντων που της ανατίθενται.
Επικεφαλής SABS 1123
Υλικό ΑΝΣΙ ΚΑ Α105/ΣΑ 105Ν
Χάλυβες για χαμηλής θερμοκρασίας λειτουργία: Α 350 βαθμού LF 1, A350LF2, A350LF4, A350LF6, A350LF8.
Επικαιροποιημένα συστήματα για την παρακολούθηση και την παρακολούθηση της χρήσης του ατσάλινου χάλυβα
Άλλος χάλυβας: WHPY45/52/65/80/A 182 βαθμός F 5, A 182 βαθμός F 9, A 182 βαθμός F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (φλέγγι τυφλών γυαλιών, δαχτυλίδι διαχωρισμού/φλέγγι σπαθιάς),
ΔΙΝ CS RST37.2S235JR SS 304/304L,316/316L, ανοξείδωτο χάλυβα 1.4301, 1.4404, SAF2205, SAF2507,
GOST ΚΑ CT20;16MN;SS 304/304L,316/316L
Επικεφαλής CS RST37.2"Προσωπικά στοιχεία"
ΔΕΣ CS SS400,SF440,SS 304/304L, 316/316L
Β.Σ. CSRST37.2"Προσωπικά στοιχεία"8"Q235SS 304/304L,316/316L
UNI CSRST37.2"Προσωπικά στοιχεία"8"Q235SS 304/304L,316/316L
Επικεφαλής CSRST37.2"Σ235JR;Q235;SS 304/304L,316/316L"
Πίεση ΑΝΣΙ Τάξη 150, 300, 600, 900, 1500 2500lbs, με πάχος συγκόλλησης από STD, SCH40, SCH80, SCH160.
ΔΙΝ ΠΕΝ6,PN10,PN16,PN25,PN40,PN64,PN100
GOST PN6,PN10,PN16,PN25
Επικεφαλής ΠΕΝ6,PN10,PN16,PN25,PN40,PN64,PN100
ΔΕΣ 1K,2K,5K,10K,16K,20K,30K,40K
Β.Σ. ΠΕΝ6,PN10,PN16,PN25,PN40,PN64,PN100
UNI PN6,PN10,PN16,PN25,PN40
Επικεφαλής 600KPA,1000,1600,2500,4000
Μέγεθος ΑΝΣΙ 1/2 ′′ 60 ′′
ΔΙΝ DN15-DN2000
GOST DN10-DN1600
Επικεφαλής DN15-DN2000
ΔΕΣ 15Α-1500Α
Β.Σ. DN15-DN2000
UNI DN10-DN2000
Επικεφαλής DN10-DN600
Επιφάνεια Ελαιοχρωματισμός Μαύρη μπογιά, βερνίκι, χρυσό κίτρινη μπογιά, αντιτριβικό λάδι, γκάλβωση, γκάλβωση με κρύο και θερμό βύθισμα κλπ.Πλαστική από χαλκό. κλπ.

Χαρακτηριστικά / Χαρακτηριστικά

•Οι φλάντζες από χάλυβα άνθρακα δεν πρέπει να χρησιμοποιούνται σε λειτουργίες άνω των 425 °C

•Υπηρεσία σε υψηλές θερμοκρασίες: Το τυποποιημένο υλικό χάλυβα άνθρακα πρέπει να είναι ASTM A 105, υλικό που μπορεί να

χρησιμοποιείται για θερμοκρασίες μεταξύ - 29 °C και 425 °C.

•Υπηρεσία χαμηλών θερμοκρασιών: Οι φλάντζες από χάλυβα άνθρακα που χρησιμοποιούνται για υπηρεσίες κάτω των -29 °C πρέπει να συμμορφώνονται με τις απαιτήσεις του παρόντος κανονισμού.

απαιτήσεις δοκιμών πρόσκρουσης της ASME B 31.3.

•Το ASTM A 350-LF2 είναι το τυποποιημένο υλικό για εφαρμογές χαμηλών θερμοκρασιών

•Υπηρεσία υψηλής απόδοσης: Οι φλάντζες από χάλυβα άνθρακα υψηλής αντοχής ASTM A694 πρέπει να ανταποκρίνονται στο πρότυπο API Std 5L.

σωλήνες κλάσης X42 έως X65.

•Το υλικό για τις φλάντζες από χαμηλό κράμα χάλυβα (11/4 Cr· 1/2 Mo) πρέπει να είναι ASTM A 182-F11.

οι φλάντζες από μέσο κράμα χάλυβα (11/2 Cr 5 Mo) είναι της ASTM A 182-F5.

Τεχνολογία/ Χρήση και εγκατάσταση των διαφόρων τύπων φλάντζων

ΠΑΡΑΓΜΑΤΙΚΟΣ ΠΑΡΑΓΜΑΤΙΚΟΣ ΠΑΡΑΓΜΑΤΗΣ

Είναι συνδεδεμένα με τον σωλήνα μέσω μιας σύνδεσης συγκόλλησης Butt.

Χρησιμοποιείται όταν απαιτείται δοκιμή με ακτίνες Χ ή όταν η ροπή πάνω από τις ενώσεις είναι μέγιστη.

Ο μακρύς κωνικός λαιμός του βελτιστοποιεί την κατανομή της πίεσης.

ΔΕΝ SOFF Σιδηρουργικές φλάντζες SO με DIN 2543 DIN 2502 PN16 0

Πυροσβεστήρες

Αυτό το είδος φλάντζων είναι εγκατεστημένο με δύο χάντρες συγκόλλησης, γλιστρώντας τον σωλήνα μέσα.

Έτσι, τα έξοδα εγκατάστασης είναι χαμηλότερα, οπότε απαιτείται λιγότερη ακρίβεια για την κοπή σωλήνων.

ΔΕΝ SOFF Σιδηρουργικές φλάντζες SO με DIN 2543 DIN 2502 PN16 1

ΠΑΡΑΓΜΑΤΙΚΕΣ ΠΑΡΑΓΜΑΤΙΚΕΣ

Συνήθως τοποθετούνται με το σωλήνα προηγουμένως νήματα, σε μέρη όπου

Δεν συνιστούμε να το εγκαταστήσετε εάν υπάρχουν υψηλές

μεταβολές πίεσης στο σύστημα

ΔΕΝ SOFF Σιδηρουργικές φλάντζες SO με DIN 2543 DIN 2502 PN16 2

ΠΑΡΑΓΜΑΤΙΚΟΣ ΠΑΡΑΓΜΑΤΙΚΟΣ

Χρησιμοποιούνται συνήθως εκεί όπου είναι

Το κόστος διάλυσης

μειώνεται λόγω της ευκολίας στροφής της φλέβας και της ευθυγράμμισης της γεώτρησης.

.ΔΕΝ SOFF Σιδηρουργικές φλάντζες SO με DIN 2543 DIN 2502 PN16 3

ΠΑΡΑΓΜΑΤΙΚΟΣ ΠΑΡΑΓΜΑΤΙΚΟΣ ΠΑΡΑΓΜΑΤΗΣ

Αυτό το είδος φλάντζης είναι ειδικά σχεδιασμένο για χαμηλότερες μικρές διαμέτρους και υψηλές

Ο σωλήνας εισάγεται στο φλάντζο μέχρι το κάθισμα και στη συνέχεια

Ζυγισμένο κατά του κύβους.

ΔΕΝ SOFF Σιδηρουργικές φλάντζες SO με DIN 2543 DIN 2502 PN16 4

ΚΑΛΟΥΣΤΕΡΑ

Ανοιχτές φλάντζες χρησιμοποιούνται για τις άκρες των σωλήνων, και βιδώνονται σε οποιοδήποτε από τα παραπάνω

τύποι φλάντζας.

ΔΕΝ SOFF Σιδηρουργικές φλάντζες SO με DIN 2543 DIN 2502 PN16 5

Αξιολογίες υλικών:

ΑΣΤΜ
Ονομασία		 Δυνατότητα τράβηξης Περιορισμός ευελιξίαςΕπεκτάσεις50 χιλιοστά. Το άγχος. Μπρίνελ 　 Τσάρπι - V
Σκληρότητα
(HB)		 Ενέργεια J Θερμοκρασία δοκιμής. oC
Κσι μιν. MPa Κσι μιν. MPa % min. % min. - Μίνι.
1 Δοκιμαστικό σωλήνα		 Μέσος όρος
3 Δοκιμαστικοί σωλήνες
Α105 - 05 　 　 　
　 　 70 485 36 250 22 30 187 το πολύ. 　 　 　
Α182 - 07 　 　 　
Αξιολογίες Φ1 70 485 40 275 20 30 143 - 192 　 　 　
Δελτίο ΕΚ 5 70 485 40 275 20 35 143 - 217
F11 Cl. 1 60 415 30 205 20 45 121 - 174
F11 Cl. 2 70 485 40 275 20 30 143 - 207 　 　 　
F11 Cl. 3 75 515 45 310 20 30 156 - 207
F22 Cl. 1 60 415 30 205 20 35 170 το πολύ.
F22 Cl. 3 75 515 45 310 20 30 　 　 　 　
F304 751 5151 30 205 30 50 156 - 207
F304L 702 4852 25 170 30 50 　
F316 751 5151 30 205 30 50 　 　 　 　
F316L 702 4852 25 170 30 50
F321 751 5151 30 205 30 50
Α350 - 04 　 　 　
Αξιολογίες Επικεφαλής
LF2 Cl. 1
LF2 Cl. 2		 60 - 85
70 - 95
70 - 95		 415 - 585
485 - 655
485 - 655		 30
36
36		 3 4
3 4
3 4		 205
250
250		 25
22
22		 38
30
30		 197 το πολύ.
197 το πολύ.
197 το πολύ.		 14
16
20		 18
20
27		 - 29
-46
- 18 χρόνια.
LF3 Cl. 1 70 - 95 485 - 655 37.53 4 260 22 35 197 το πολύ. 16 20 -101
LF3 Cl. 2 70 - 95 485 - 655 37.53 4 260 22 35 197 το πολύ. 20 27 -101
Α694 - 03 　 　 　
Αξιολογίες F42 60 415 42 290 20 　 　 　 　 　
F52 66 455 52 360 20
F56 68 470 56 385 20
Επικεφαλής 75 515 60 415 20 　 　 　 　 　
F65 77 530 65 450 20
Επενδύσεις 82 565 70 485 18

Διαδικασία παραγωγής

ΔΕΝ SOFF Σιδηρουργικές φλάντζες SO με DIN 2543 DIN 2502 PN16 6

Στερεότυπο

ΑΣΜΕ Β16.5

Αυτό είναι το πιο χρησιμοποιούμενο πρότυπο φλάντζας παγκοσμίως.

καλύπτει τις υπηρεσίες, τα υλικά, τις διαστάσεις,

Περιγράφει επίσης όλους τους τύπους φλάντζων

για τα μεγέθη 1/2* έως 24* της κλάσης 150#, 300#, 400#, 600#, 900# & 1500# και 1/2* έως

12 ∙ Κλάση 2500 ∙

ΑΣΜΕ Β16.36

Το παρόν πρότυπο εφαρμόζεται σε φλάντζες για τη μέτρηση ροής με πλάκα ανοίγματος.

Οι πλάκες ASME B16.36 έχουν τις ίδιες διαστάσεις με τις πλάκες B16.5 εκτός από το ελάχιστο πάχος

που αυξάνεται ώστε να επιτρέπονται οι πύλες μέτρησης.

Επιπλέον, δύο τρύπες και μπουλόνια επιτρέπουν τον διαχωρισμό της φλάντζης και την αντικατάσταση των

η πινακίδα μετρήσεων, που καλύπτει μεγέθη από 1° έως 24°, κλάση 300# έως 1500#,

και μεγέθη 1 έως 12 “Κλάση 2500#.

MSS SP-44

Μια τυποποίηση που χρησιμοποιείται για λεπτά πάχους και υψηλή αντοχή.

κυμαίνονται από 12 έως 60 ̇ κλάση 150# έως 600# και μέχρι 48 ̇ κλάση 900# μόνο

για τυφλές φλάντζες λαιμού και φλάντζες λαιμού συγκόλλησης.

Συνεπώς, μπορούν να χρησιμοποιηθούν με βαλβίδες και

αντλίες σύμφωνα με την ASME.

ΑΣΜΕ Β16.47

Το παρόν πρότυπο καλύπτει το προηγούμενο πρότυπο, το οποίο συμπληρώνεται με υλικά,

Δείκτες πίεσης και θερμοκρασίας από την ASME B16.5. Μια τάξη τύπου είναι παρόμοια με

Ο τύπος Β είναι ο ίδιος με τον API 605.

ΑΣΜΕ Β16.20

Περιλαμβάνει τα υλικά, τις διαστάσεις και τη σήμανση των δαχτυλιδιών για φλάντζες από χάλυβα 1/2 έως

24 ∆ιαλογισμός 150# έως 1500#, και 36 ∆ιαλογισμός 900#.

API 6 Α

Η API 6 έχει δημιουργηθεί μια προδιαγραφή για τις κορυφές των πηγών και τα χριστουγεννιάτικα δέντρα.

Περιλαμβάνει την τυποποίηση των φλάντζων των αρθρώσεων των γοφών, οι οποίες είναι διαμετρικά

Αντικατάστατο με τα ASME B16.5 αλλά προσθέτοντας κάποιες ανοχές σε όλα τα μεγέθη.

Ωστόσο, καθώς τα υλικά API είναι πιο ανθεκτικά, η μέγιστη πίεση λειτουργίας των

Η ένωση API/ASME περιορίζεται στην ένωση των φλάντζων χαμηλότερης απόδοσης.

EN1092-1

Το παρόν ευρωπαϊκό πρότυπο για μία σειρά φλάντζων καθορίζει τις απαιτήσεις για κυκλικό χάλυβα

φλάντζες με τις ονομασίες PN PN 2,5 έως PN 400 και ονομαστικά μεγέθη από DN 10 έως DN 4000.

Το παρόν ευρωπαϊκό πρότυπο καθορίζει τους τύπους φλάντζων και τις επιφάνειές τους, τις διαστάσεις, τις ανοχές,

Επεξεργασία της επιφάνειας, σήμανση, υλικά, πίεση/θερμοκρασία

τα χαρακτηριστικά και τις κατά προσέγγιση μάζες των φλάντζων.

Για τους σκοπούς του παρόντος ευρωπαϊκού προτύπου, ως "φλάντζες" νοούνται επίσης οι κορυφές και τα κολάρα που έχουν στρογγυλοποιηθεί.

Το παρόν ευρωπαϊκό πρότυπο εφαρμόζεται σε φλάντζες που κατασκευάζονται σύμφωνα με τις μεθόδους

Οι αρθρώσεις σωλήνων χωρίς στεγνώσεις δεν εμπίπτουν στο πεδίο εφαρμογής του παρόντος ευρωπαϊκού προτύπου.

Εφαρμογή/Χρήση

Η φλάντσα είναι μια μέθοδος σύνδεσης σωλήνων, βαλβίδων, αντλιών και άλλων εξοπλισμού για να σχηματιστεί σωλήνας

Το σύστημα μεταφοράς του νερού, του ατμού, του αέρα, του αερίου και του πετρελαίου.

επιθεώρηση ή τροποποίηση.
