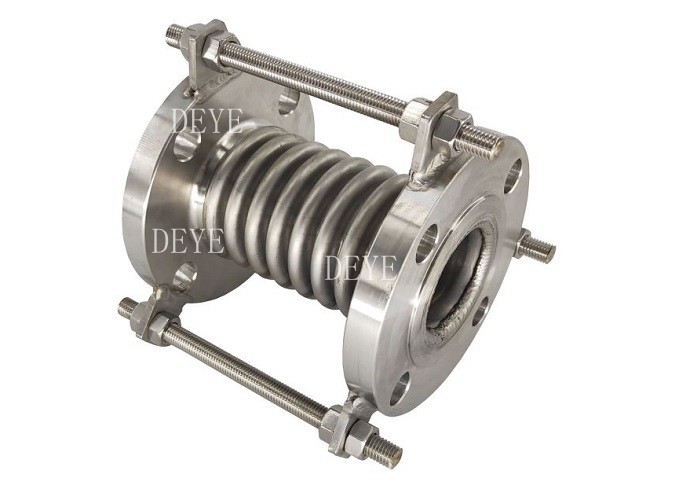

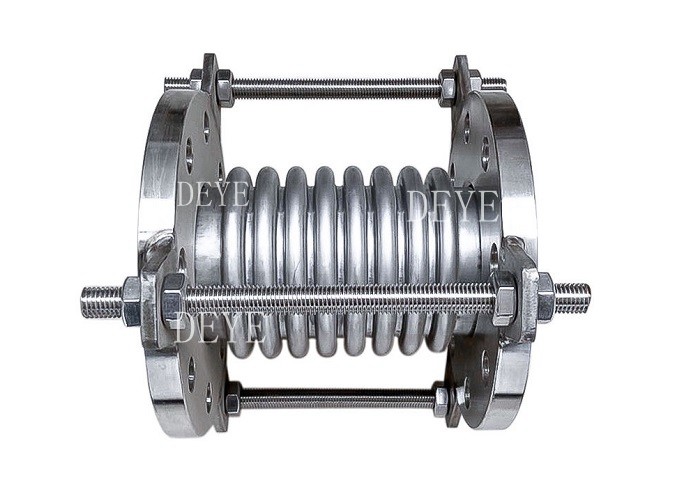

Μεταλλικά σχοινιά επέκτασης με ράβδους κεραμιδίων Ατσάλι άνθρακα Ατσάλι

Μεταλλικά σχοινιά επέκτασης με ράβδους κεραμιδίων Ατσάλι άνθρακα Ατσάλι

Μεταλλική σύνδεση διεύρυνσης /Μεταλλική σύνδεση διεύρυνσης (που ονομάζεται επίσης αντισταθμιστής) είναι στοιχεία αντιστάθμισης για θερμική διεύρυνση και σχετική κίνηση σε αγωγούς, δοχεία και μηχανές.Μια σύνδεση επέκτασης είναι μια πλήρης μονάδα με μέταλλοΆλλοι όροι που χρησιμοποιούνται: αντισταθμιστής, ευέλικτος.

Πεδίο μεγέθους:

1-48

Τάξη υλικού του έργου:

Ατσάλι άνθρακα: ST37, Q235, A105

Αυστενίτης ανοξείδωτος χάλυβας: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Σύνθετα νικελίου: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400,

Τεχνικά σχέδια αρθρώματος διεύρυνσης σάπιας/ μεταλλικού αρθρώματος διεύρυνσης

Τύπος 01 Διάσταση

Τύπος 02 Διάσταση

Σε ποιες εφαρμογές χρησιμοποιούνται συνήθως οι μεταλλικές αρθρώσεις διεύρυνσης;

Οι μεταλλικές φουσκάλες και οι αρθρώσεις επέκτασης χρησιμοποιούνται συνήθως σε διάφορες εφαρμογές για την αντιστάθμιση της θερμικής επέκτασης, των δονήσεων, της δυσπροσαρμογής και άλλων τύπων κίνησης σε αγωγούς και εξοπλισμό.Εδώ είναι μερικές κοινές εφαρμογές για μεταλλικές φουσκάλες και αρθρώσεις επέκτασης:

•Συστήματα HVAC: Μεταλλικές φουσκάλες και αρθρώσεις διεύρυνσης χρησιμοποιούνται για θέρμανση, εξαερισμό,και συστήματα κλιματισμού (HVAC) για την απορρόφηση της θερμικής επέκτασης και συρρίκνωσης που προκαλείται από τις αλλαγές της θερμοκρασίας και της πίεσης.

•Αεροδιαστημική βιομηχανία

•Πετροχημική βιομηχανία

•Γεννήσεως ενέργειας

• Ιατρικό εξοπλισμό

•Αυτοκινητοβιομηχανία

•Βιομηχανία ημιαγωγών: Οι μεταλλικές φουσκάλες και οι αρθρώσεις διεύρυνσης χρησιμοποιούνται στη βιομηχανία των ημιαγωγών για την αντιστάθμιση της κίνησης και των δονήσεων στους θαλάμους κενού και σε άλλους εξοπλισμούς.

Πώς να επιλέξω το σωστό μεταλλικό σύνδεσμο επέκτασης για την συγκεκριμένη μου εφαρμογή;

Η επιλογή του κατάλληλου υλικού για μεταλλικές φουσκάλες και αρθρώσεις διεύρυνσης είναι σημαντική για να εξασφαλιστεί ότι είναι ανθεκτικές και αξιόπιστες σε συγκεκριμένες βιομηχανικές εφαρμογές.Παρακάτω παρατίθενται μερικοί παράγοντες που πρέπει να εξετάζετε όταν επιλέγετε το υλικό:

1. Θερμοκρασία: Το υλικό πρέπει να είναι σε θέση να αντέχει το εύρος θερμοκρασιών της εφαρμογής.Επομένως, είναι σημαντικό να επιλέξετε ένα υλικό που να μπορεί να αντέξει το αναμενόμενο εύρος θερμοκρασιών..

2. Ανθεκτικότητα στη διάβρωση: Σε βιομηχανίες όπου υπάρχουν διαβρωτικές ουσίες, είναι σημαντικό να επιλέξετε ένα υλικό ανθεκτικό στη διάβρωση.Υλικά όπως το ανοξείδωτο χάλυβα και το Inconel χρησιμοποιούνται συχνά για τις ανθεκτικές στην διάβρωση ιδιότητές τους.

3. Πίεση: Το υλικό πρέπει να είναι σε θέση να αντέχει την πίεση της εφαρμογής.Επομένως, είναι σημαντικό να επιλέξετε ένα υλικό που να μπορεί να αντέξει το αναμενόμενο εύρος πίεσης..

4. Ευελιξία: Το υλικό πρέπει να είναι αρκετά ευέλικτο για να προσαρμόζεται στην κίνηση και τις δονήσεις κατά την εφαρμογή.

5. Κόστος: Το κόστος του υλικού πρέπει να λαμβάνεται υπόψη σε σχέση με την ειδική βιομηχανική εφαρμογή.Επομένως, είναι σημαντικό να επιλέξετε ένα υλικό που είναι οικονομικά αποδοτικό για την εφαρμογή..

Είναι σημαντικό να συμβουλευτείτε έναν κατασκευαστή ή προμηθευτή μεταλλικών φουσκάλων και αρθρώσεων διεύρυνσης για να καθορίσετε το καλύτερο υλικό για μια συγκεκριμένη βιομηχανική εφαρμογή.Μπορούν να παρέχουν καθοδήγηση και συστάσεις με βάση την εμπειρία και την εμπειρία τους στον τομέα αυτό.

Το προσωπικό μηχανικής και τεχνικών πωλήσεων της Bellows Systems μπορεί να σας βοηθήσει να κάνετε τη σωστή επιλογή υλικού με βάση την αίτησή σας.

Ειδικά χαρακτηριστικά

Απορρόφηση Αξονικές κινήσεις (επέκταση και συμπίεση)
Η αξιωτική κίνηση είναι η αλλαγή του διαμετρικού μήκους του φουσκώματος από το ελεύθερο μήκος του σε ένα
κατεύθυνση παράλληλη προς τον διαμήκη άξονα.

Απορρόφηση Πλευρικές κινήσεις
Η πλευρική κίνηση είναι η σχετική μετατόπιση του ενός άκρου της φουσκάλας προς το άλλο άκρο σε κατεύθυνση κάθετη προς τον διαμήκη άξονα της.

Απορροφούν γωνιακές και στρεβλώσιμες κινήσεις
Η γωνιακή κίνηση είναι η περιστροφική μετατόπιση του διαμήκους άξονα των φυσαλίδων προς ένα σημείο περιστροφής.
το άκρο των φουσκάλων σε σχέση με το άλλο άκρο, γύρω από την κεντρική γραμμή των φουσκάλων.

Μειώστε τις δονήσεις
Οι ελαστικές αρθρώσεις επεκτάσεως απομονώνουν ή μειώνουν τις δονήσεις που προκαλούνται από τον εξοπλισμό.
Η προστασία του εξοπλισμού από αυτές τις δυσμενείς επιπτώσεις

Μεταβίβαση ήχου με χαμηλή ένταση
Οι ελαστικές αρθρώσεις επέκτασης τείνουν να μειώνουν τη μετάδοση του ήχου λόγω της ελαστικής ατσάλινης διεπαφής των αρθρώσεων και των φλάντζων ζεύξης.

Εγχειρίδιο και σημειώσεις εγκατάστασης της ελαστικής αρθρώσεως

1Η εγκατάσταση των αρθρώσεων επέκτασης πρέπει να είναι σύμφωνη με τα σχεδιαστικά σχέδια κατασκευής σωλήνων επέκτασης και τις οδηγίες εγκατάστασης που ζητούνται.

2, εγκαθιδρύσει το άνοιγμα διεύρυνσης του αγωγού πρέπει να είναι περίπου για να αυξηθεί σταθερή από το προσανατολισμό

Για την προσανατολισμό, οι ρυθμίσεις προσανατολισμού και σταθεροποίησης πρέπει να είναι αυστηρά σύμφωνες με τις σχεδιαστικές διατάξεις των τεχνικών πληροφοριών.η αρχή του καθορισμού σταθερής στήριξης, βλέπε "Οδηγός εγκατάστασης των αρθρώσεων επέκτασης καμπυλών".

3, Με μια επεκτάσιμη σύνδεση φουσκάλων σχηματίζεται με μια λεπτή πλάκα από ανοξείδωτο χάλυβα, έτσι ώστε να χαθεί στην μετακίνηση, ανύψωση και συγκόλληση θα πρέπει να είναι προσεκτικοί για να μην χτυπήσει την περίοδο, γρατζουνιά, τόξο,Ρίγματα συγκόλλησης και άλλοι λόγοι βλάβης των φουσκάλων

4, Θα πρέπει να αφαιρεθεί πριν από την εγκατάσταση και σωλήνες αερόστατα ξένο σώμα για να εξασφαλιστεί η κανονική κίνηση αερόστατα

5, Σε μια ροή των μέσων ενημέρωσης αιτήματα για την επέκταση κοινού θα πρέπει να απαιτείται για την εγκατάσταση των βέλλων ροής

6Για να παραμείνουν οι φουσκάλες σε καλή κατάσταση λειτουργίας, δεν μπορεί να εγκατασταθούν αρθρώσεις διεύρυνσης στην παραμόρφωση, συμπεριλαμβανομένων των αξονικών, πλευρικών, στροφών, σφάλματος εγκατάστασης σωλήνα μεταφοράς

7, Διεύρυνση αρθρώσεις εγκατεστημένες, τρέχοντας στο σύστημα πριν από την κίνηση για να αφαιρέσετε όλα βαμμένα κίτρινο χάσει μια σταθερή βίδα

8, υφασματικό ίνες επεκτάσεων σύνδεση δεν υπόκειται στην μετατόπιση τράβηξης λόγω της εγκατάστασης για την ορθή διεξαγωγή της προσυμπίεσης, ο αγωγός δεν μπορεί να εκτροπή,μετατόπιση και άξια επέκταση, θα πρέπει να σημειωθεί ότι η ευέλικτη δαχτυλίδι προστασίας από γρατζουνιές, εγκαθιδρύεται το συντομότερο δυνατόν για να αποσυναρμολογήσει το support board, έτσι ώστε σε κανονικές συνθήκες λειτουργίας

Εφαρμογή:

Εξαγωγές πετρελαίου και φυσικού αερίου, Απολάμωση, Συστήματα ψύξης, Αντλίες, Χημικές εγκαταστάσεις, Θέρμανση, εξαερισμός
και κλιματισμός, Ναυπηγική, Εξωτερικές εφαρμογές, Σταθμοί επεξεργασίας νερού
Καθαρίσματα, Υγειονομικά συστήματα αγωγών, Εργοστάσια χαρτιού και χαρτοπολτού, Συστήματα αγωγών για ψύξη ή ζεστό νερό, Συστήματα ψύξης, Παραγωγή ενέργειας, Φωσφορικές εγκαταστάσεις, Πιεσμένο νερό, Τροφική διαδικασία
