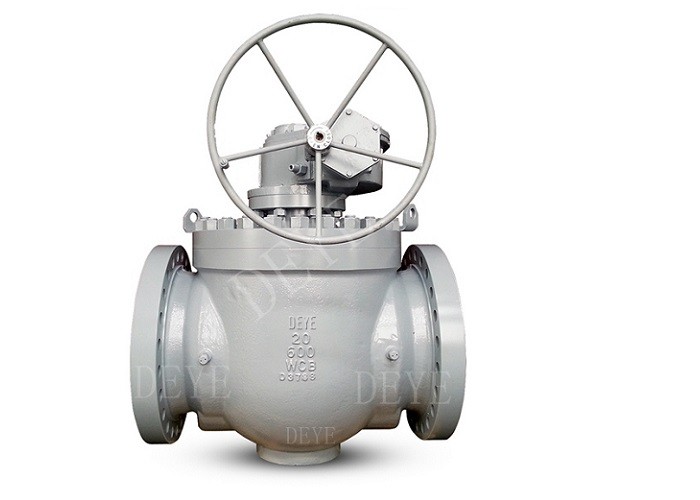

API600 Πάνω Εισόδου Ατσάλι WCB Βαλβίδα μπάλας με άκρη φλάντζας RF B16.9
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | DEYE |
| Πιστοποίηση | ISO9001:2015 PED |
| Αριθμό μοντέλου | DY-V-10 |
| Document | Product Brochure PDF |
| Ποσότητα παραγγελίας min | 10pcs |
| Τιμή | USD2-USD20000 each |
| Συσκευασία λεπτομέρειες | το χαρτοκιβώτιο box+ χειρίζεται τις ξύλινες περιπτώσεις ή τις παλέτες carton+ |
| Χρόνος παράδοσης | 20 ημέρες για τη συνηθισμένη διαταγή, 7 ημέρες για τα εφοδιασμένα στοιχεία |
| Όροι πληρωμής | T/T, L/C, D/P |
| Δυνατότητα προσφοράς | 1000pcs ένας μήνας |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Επισημαίνω | Σιδηροδρομικές βαλβίδες,Βάλα σφαίρας wcb API600,RF B16.9 αλυσίδα σφαίρας 600 |
||
|---|---|---|---|
Περιγραφή προϊόντων
Οι βαλβίδες σφαίρας διαθέτουν σφαιρικό δίσκο για να ανοίγουν και να κλείνουν τη ροή του υγρού.καθώς ο σχεδιασμός τους εγγυάται πολύ σφιχτή και χωρίς διαρροές σφραγίδα ακόμη και μετά από χρόνια λειτουργίαςΟι δύο βασικοί τύποι βαλβίδων σφαίρας είναι οι πλωτές και οι σχεδιασμοί trunnion (πλευρική ή ανώτερη είσοδος).34 είναι βασικές προδιαγραφές.
Πληροφορίες για το προϊόν / Περιγραφή του προϊόντος / Βασικές πληροφορίες / Προδιαγραφή
| Πρότυπο βαλβίδας API |
API6D Βαλβίδα πύλης, βαλβίδα πλέγματος και βαλβίδα σφαίρας API600 Βαλβίδες πόρτας από χάλυβα με μπουκέτο για βιομηχανίες πετρελαίου και φυσικού αερίου API602 Βαλβίδες σφυρηλατημένου χάλυβα API603 Βαλβίδα από ανοξείδωτο χάλυβα API609 Βαλβίδα πεταλούδας API594 Βαλβίδα ελέγχου κυψελών BS1868 βαλβίδα ελέγχου BS1873/ /BS 5352 Κύκλωμα βαλβίδας χύτευσης και σφυρηλασίας |
| Τύποι βαλβίδων | Συσκευές για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευή |
| Βαλβίδα με σφαίρα με πλωτή σφαίρα και σφαίρα που είναι τοποθετημένη σε τροχιά, Σώμα με 1pc. 2pcs. 3pcs Τύπος διαίρεσης | |
| Μέγεθος | 1/2"-48 DN15-DN1200" |
| Τερματίστε τη σύνδεση | Τέρματα φλέβας, RF, FF, RTJ, LM, BW, τέρματα με νήματα NPT, BSPT, BSPP, τέρματα συγκολλημένα με πρίζα |
| Περιοχή πίεσης |
Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για τον προσδιορισμό των επιπτώσεων είναι οι ακόλουθες: PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Επιφάνεια | Επεξεργασία με οξύ, γυαλισμένο, γαλβανισμένο, βάψιμο, επωξικό |
Λίστα υλικών βαθμός
| Πεδίο παροχής βαλβίδων σφαίρας | |||||
| Τύπος | Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τα προϊόντα που αναφέρονται στην παράγραφο 1 του παρόντος παραρτήματος. | ||||
| Κατασκευή | Τύπος πλευρικής εισόδου, 2-PC, 3-PC σώμα, Top Entry Τύπος 1 pc σώμα | ||||
| Τύπος σφαίρας | Πλωτή μπάλα από το μέγεθος 1/2 "-12", Trunnion Mounted μπάλα από 2"-48" | ||||
| Σύνδεση | Φλάντζες RF, RTJ, Τελεία με νήματα NPT BSPT, Τελεία υποδομής, Τελεία συγκολλημένα με μύτη | ||||
| Πίεση | 150LBS-1500LBS, 1000WOG, 2000WOG, 3000WOG | ||||
| Ακουάτορες | Εγχειρίδιο με μοχλό / κιβώτιο ταχυτήτων | ||||
| Υλικά των εξαρτημάτων σύμφωνα με διαφορετικές εφαρμογές | |||||
| - Όχι, όχι. | Όνομα τμήματος | Χάλυβα άνθρακα | Ατσάλι ατσάλι | Δύο στρώματα SS | Καρβόνιο |
| 1 | Σώμα | Α216- WCB | Α351- CF8M | 4Α/5Α | Α352- LCB |
| 2 | Κεφάλαιο | Α216- WCB | Α351- CF8M | 4Α/5Α | Α352- LCB |
| 3 | Μπίλ. | Α105+ENP//A182- F304 | Α182- F316 | Αξιολόγηση των επιβατών | Α182- F304 |
| 4 | Στρίχη | Α276- 304 | Α276 έως 316 | Αξιολόγηση των επιβατών | Α276- 304 |
| 5 | Καθίσμα | Α105+ENP | Α182- F316 | Αξιολόγηση των επιβατών | Α350- LF2+ENP |
| 6 | Εισαγωγή καθίσματος | Γυάλινα γεμάτα PTFE | |||
| 7 | Πρεμιέρα καθίσματος | Α313- 304 | Ίνκονελ X- 750 | Ίνκονελ X- 750 | Α313- 304 |
| 8 | Δαχτυλίδι καθίσματος O | Εθνικό Πρόγραμμα Προγραμματισμού | Βιτόν | ΠΤΦΕ | Βιτόν |
| 9 | Στέλεχος O- δαχτυλίδι | Εθνική Εθνική Τράπεζα 2) | Βιτόν 2) | ΠΤΦΕ | Βιτόν 2) |
| 10 | Σφραγίδα καπό | Γκραφίτης+304 | Γράφιτος+316 | PTFE+2205 | Γκραφίτης+304 |
| 11 | Κεφαλάκι O-ring | Εθνική Εθνική Εταιρεία | Βιτόν | ΠΤΦΕ | Βιτόν |
| 12 | Αντιστατική άνοιξη | Α313- 304 | Α313- 316 | Αξιολόγηση των επιβατών | Α313- 304 |
| 13 | Κάτω κάλυμμα | Α216- WCB | Α182- F316 | Αξιολόγηση των επιβατών | Α182- F304 |
| 14 | Κεραυνός του καπνού | Α193- Β7 | Α193- Β8 | Α193- Β8 | Α320- L7 |
| 15 | Κεραυνό καρύδας | Α194-2H | Α194- 8 | Α194- 8 | Α194- 4 |
| 16 | Τράνιον | Α276- 304 | Α276 έως 316 | Α276 έως 316 | Α276- 304 |
| 17 | Κεραμβός τροχιάς | 304+PTFE | 316+PTFE | 316+PTFE | 304+PTFE |
| 18 | Φλέγγι αδένας | Α216- WCB | Α351- CF8M | Α351- CF8M | Α352- LCB |
| 19 | Σφαιρίδιο αδένας | Α193- Β7 | Α193- Β8 | Α193- Β8 | Α193- Β7 |
| 20 | Πίνακα στάσης | Χάλυβας άνθρακα+Zn | Χάλυβας άνθρακα+Zn | Χάλυβα άνθρακα | |
| 21 | Κρατήρα | Χάλυβα άνθρακα | |||
Υλικό υψηλής θερμοκρασίας CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5
Υλικό χαμηλής θερμοκρασίας A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Υλικό κράματος: Χαλκός, IN Conoy, DUPLEX SS, κράμα 20, Hastelloy C 276, Hastelloy B
Τεχνική δοκιμή πίεσης
| Δοκιμή κελύφους | 1.5x πίεση εργασίας | ||||
| Δοκιμή σφραγίδας | 1.1x Πίεση εργασίας | ||||
| Δοκιμή αέρος για σφραγίδα | 0.6Mpa μέσω του αέρα | ||||
| Μέγεθος βαλβίδας | Ελάχιστη διάρκεια δοκιμής (σε δευτερόλεπτα) | ||||
| DN | Εθνικό ΕΣΠ | Κέλυφος | Πίσω κάθισμα (για βαλβίδες με πίσω κάθισμα Fe_re) | Κλειδωτικές βαλβίδες ελέγχου (API 594) | Κλειδώσεις Άλλες βαλβίδες |
| ≤ 50 | ≤ 2 " | 15 | 15 | 60 | 15 |
| 65 έως 150 | 2 1/2" έως 6" | 60 | 60 | 60 | 60 |
| 200 έως 300 | 8-12 ίντσες | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥14" | 300 | 60 | 120 | 120 |
| α Η διάρκεια της δοκιμής είναι η περίοδος επιθεώρησης μετά την πλήρη προετοιμασία της βαλβίδας και την πλήρη πίεση. | |||||
| Μέγιστα επιτρεπόμενα ποσοστά διαρροής για την δοκιμή κλεισίματος | |||||||
| Μέγεθος βαλβίδας | Όλες οι ανθεκτικές βαλβίδες καθίσματος | Μεταλλικές βαλβίδες εκτός ελέγχου | Μεταλλικές βαλβίδες ελέγχου | ||||
| DN (μμ) |
Εθνικό ΕΣΠ | Δοκιμή υγρού (σταγόνες/λεπτο) | Αέριο. Δοκιμή (φούσκες/λεπτο) | Δοκιμή υγρού (cc/min) | Δοκιμή αερίου (m3/h) | Δοκιμή αερίου (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| α Για την υγρή δοκιμή, 1 ml θεωρείται ισοδύναμο με 16 σταγόνες. b Δεν πρέπει να υπάρχει διαρροή για την ελάχιστη καθορισμένη διάρκεια δοκιμής. Για την δοκιμή υγρού, 0 σταγόνες σημαίνει ότι δεν υπάρχει ορατή διαρροή για την ελάχιστη καθορισμένη διάρκεια δοκιμής. Για την δοκιμή αερίου,0 φυσαλίδες σημαίνει λιγότερες από 1 φυσαλίδες ανά ελάχιστη καθορισμένη διάρκεια δοκιμής. |
|||||||
Σελίδες καταλόγου κυλινδρικών βαλβίδων/Πίνακας διαστάσεων
Εφαρμογή:
Η βαλβίδα είναι ένα παγκόσμιο βιομηχανικό προϊόν που χρησιμοποιείται ευρέως σε πολλές βιομηχανίες, όπως πετρέλαιο, πετροχημικά, χημικά, μεταλλουργία, ηλεκτρική ενέργεια, διατήρηση του νερού, αστική κατασκευή,Μηχανήματα, άνθρακα, τρόφιμα, θαλάσσιο νερό, πετρέλαιο, διύλιση, περιβάλλον, ενέργεια.
Ατμός, ΥΦΑ.
Πρότυπο αναφοράς:
API 600: βαλβίδες από χυτοσίδηρο και κράμα
API 603: βαλβίδες από ανοξείδωτο χάλυβα
API 602/BS 5352: σφυρηλατημένες βαλβίδες
API 6D: βαλβίδες πλάκας και διαύλου για αγωγούς
API 598 και BS EN 12266-1: δοκιμή βαλβίδων
ΑΣΜΕ Β16.10Διάμετροι των βαλβίδων
Η μέθοδος ASME B16.5 και ASME B16.47: συνδέσεις με φλάντζες
ΑΣΜΕ Β16.25Σχεδιασμός συνδέσεων ζύγισης
ΑΣΜΕ Β16.34: Διάταξη πίεσης Διάταξη πίεσης και θερμοκρασίας κατά κατηγορία υλικού
ISO 7-1:1994, Τροχαία νήματα στα οποία κατασκευάζονται στεγνές από πίεση αρθρώσεις στα νήματα Μέρος 1: Διαστάσεις, ανοχές
και την ονομασία.
ISO 4200:1991, Σωλήνες από χάλυβα, συγκολλημένοι και χωρίς συγκόλληση
ISO 5208:1993, Βιομηχανικές βαλβίδες Δοκιμή πίεσης βαλβίδων.
ISO 5209:1977, Βιομηχανικές βαλβίδες γενικού σκοπού ∙ Σημείωση.
ISO 5210:1991, Βιομηχανικές βαλβίδες
ISO 5752: ?? 1), Μεταλλικές βαλβίδες για χρήση σε συστήματα σωλήνων με φλάντζες
ISO 6708:1995, Συστατικά του αγωγού Ορισμός και επιλογή του DN (ονομαστικό μέγεθος).
ISO 7005-1:1992, Μεταλλικές φλάντζες Μέρος 1: Φλάντζες από χάλυβα.
ISO 7268:1983, Συστατικά του σωλήνα Ορισμός ονομαστικής πίεσης.
ASME Β1.1:1989, Ενιαία νήματα βίδες ίντσες (τύπου νήματος UN και UNR).
ASME Β1.5Ρυθμισμένα ίνες για βίδες
ASME Β1.8Ρυθμίσεις για την παραγωγή υλικών από ίνες από ίνες από ίνες από ίνες.
ASME Β1.12Ραβδώματα ∙ Διαταραχές κλάσης 5 ∙ Ραβδώματα προσαρμοσμένα.
ASME Β1.20.1Ρήματα για σωλήνες, γενικού σκοπού (ιντσών).
ΑΣΜΕ Β16.5:1996, Φλάντζες σωλήνων και εξαρτήματα με φλάντζες.
ΑΣΜΕ Β16.34:1996, Βαλβίδες Φλάνγκες, νήματα και άκρη συγκόλλησης.
ΑΣΜΕ Β18.2.2Ρ1987 (R1993), τετράγωνοι και εξάγωνοι νάτλοι (σερίδες ιντσών).
ΑΣTM A193:1996, Προδιαγραφή για υλικά στροφών από κράμα χάλυβα και από ανοξείδωτο χάλυβα για λειτουργία υψηλών θερμοκρασιών.
ΑΣTM A194:1996, Προδιαγραφή για νάτλους άνθρακα και κράματος χάλυβα για μπουλόνια υψηλής πίεσης και υψηλής θερμοκρασίας
Υπηρεσία.
ΑΣTM A307:1994, Προδιαγραφή για βρόγχους και πτυχές από χάλυβα άνθρακα, αντοχή σε έλξη 60 000 psi.
MSS SP-55:1985 (R1990), πρότυπο ποιότητας για χύτευμα χάλυβα, οπτική εξέταση της επιφάνειας.
1) Να δημοσιευθεί (Αναθεώρηση του ISO 5752:1982)
