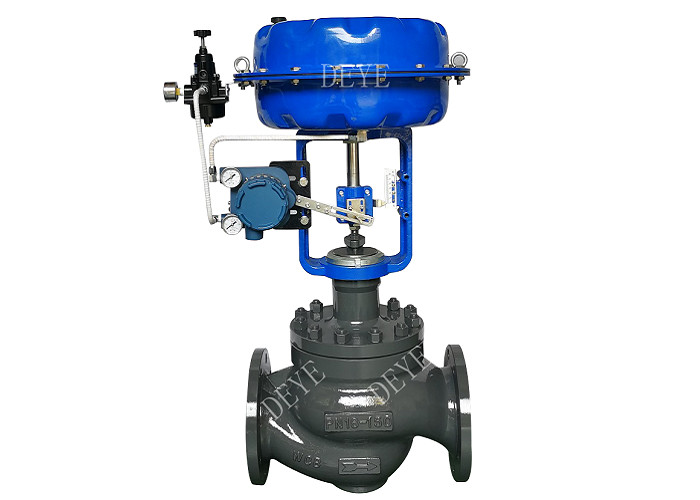

Ατσάλινη βαλβίδα ελέγχου σφαίρας με πνευματικό ενεργοποιητή διαφράγματος

Αριθμός σειράς C-PR-16-6

Βαλβίδα ρύθμισης πίεσης από χάλυβα άνθρακα με διάφραγμα

Γρήγορες λεπτομέρειες:

Πρότυπο σχεδιασμού DIN PN16

Σώμα βαλβίδας/καπάκι: WCB από χάλυβα άνθρακα

Κέντρο βαλβίδας/Κεφαλή: Στελίτης.

Συσκευασία: PTFE.

Γράφιτο.

Κάλυψη μεμβράνης: Α3.

Ελατήριο: 60Si2Mn.

Στρώμα βαλβίδας: SS 304.

Σ.Σ. 304.

Φλάντζες: DIN EN1092-1 PN16

Μέγεθος: DN150

Πίεση: PN16

Δοκιμή: EN12226-1

Εκτελεστικός εκτελεστής

Τύπος: Ενεργοποιητής πολυελαστικών ταινιών

θετική δράση, αντίστροφη δράση

Υλικό διάφραγματος: ύφασμα πολυεστέρα ενισχυμένο με νιτρικό καουτσούκ

Περιοχή ελαστικών: 20-100KPa, 40-200KPa 80-240KPa

Πίεση τροφοδοσίας αέρα: 0,14·0,4 MPa

Διασύνδεση σήματος: θηλυκό νήμα M16 × 1,5 (M10 × 1)

Θερμοκρασία περιβάλλοντος: -30°C+70°C

Συσκευές (διαμορφωμένες σύμφωνα με τις απαιτήσεις)

Κεφάλαια για την προετοιμασία και την εκτέλεση συσκευών για την προετοιμασία και την εκτέλεση των εργασιών

Διαφορά απόδοσης: 3% (χωρίς τοποθετητή), 1% (με τοποθετητή)

Γραμμική: ±5% (χωρίς τοποθετητή), ±1% (με τοποθετητή)

Ρυθμικό εύρος: 50:1

Διάλογος προϊόντων:

Δοκιμαστική πίεση: Pn16~100Class150~600

Τύπος σωλήνα βαλβίδας: Τύπος ευθείας διαδρομής, Τύπος γωνίας

Υλικό: WCB, CF8, CF8m, Χάλκινο

Ονομαστική διάμετρος: Dn20~400mmNps3/4~16

Εφαρμόσιμο εύρος θερμοκρασίας: -196 °C~+566 °C

Τύπος ενεργοποιητή: Πνευματικός ενεργοποιητής διαφράγματος, ηλεκτρικός ενεργοποιητής.

Σύνδεση: Φλάνγκες, Ζυγισμένα με πισινό

Προδιαγραφές: CE, SGS

Χαρακτηριστικό ροής: ίση ποσοστιαία αναλογία, γραμμική, άμεση

Τάξη αποσύνδεσης: ASME B16.104 V (κανονικό μεταλλικό κάθισμα) / ASME B16.104 V I (μαλακό κάθισμα με αποσύνδεση)

Απόδοση:

Η βαλβίδα ελέγχου Globe αποτελείται από την πνευματική πολυελατήρια, πνευματική ενεργοποιητή και το χαμηλό ροή αντίσταση μανίκι.Η διαφορά πίεσης είναι μεγάλη.Σε σύγκριση με τις συνηθισμένες βαλβίδες με ένα ή δύο καθίσματα, έχει χαμηλό θόρυβο, απλή δομή και βολικά χαρακτηριστικά συναρμολόγησης και αποσυναρμολόγησης.

Το σχήμα της βαλβίδας είναι μικρό, το σώμα είναι ελαφρύ, η απόδοση είναι καλή και η χωρητικότητα είναι μεγάλη.Είναι κατάλληλο για το κοινό μέσο υγρών και τεχνικές κατάσταση βιομηχανικό σύστημα ελέγχου.

Εφαρμογή:

Η βαλβίδα ελέγχου έχει ευρύ φάσμα ελέγχου από βαλβίδα κενού έως βαλβίδα υψηλής πίεσης, από χαμηλή θερμοκρασία έως υψηλή θερμοκρασία.Χρησιμοποιείται ευρέως στη διαδικασία αυτόματου ελέγχου της διύλισης πετρελαίου, πετροχημική βιομηχανία, χημικά λιπάσματα, γενική χημεία, χάλυβα, μεταλλουργία, χαρτοποιία, ηλεκτρική ενέργεια, ελαφριά βιομηχανία κλπ.
