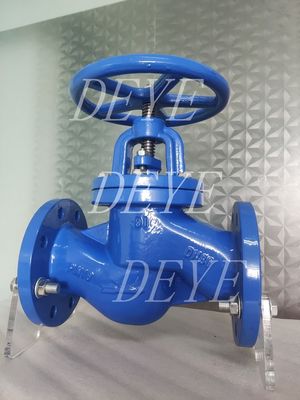

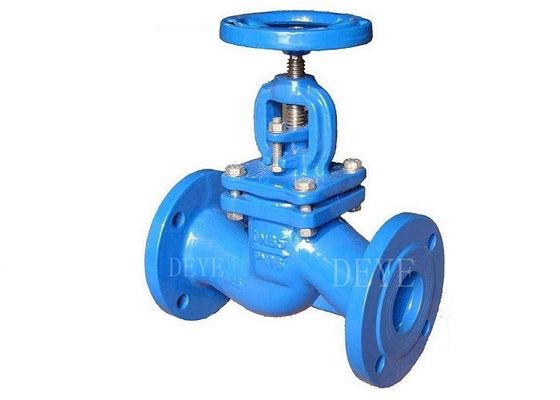

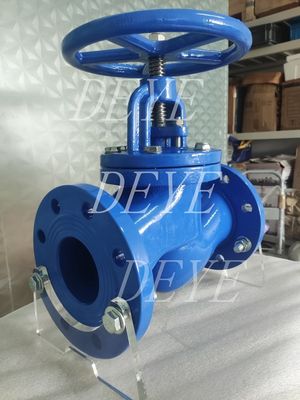

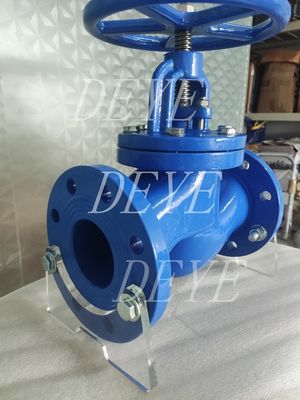

Κίνα Κατασκευή βαλβίδας σφαίρας από χυτοσίδηρο προμήθεια GG25 DIN 3202 F1 PN16 βαλβίδα σφαίρας με παλτό κάθισμα, θερμοκρασία: -30°C-+300°C

Γρήγορη λεπτομέρεια

Πρότυπο σχεδιασμού: DIN3202 F1

Υλικό σώματος: χυτοσίδηρο

Καθίσμα/Συσκευή: εύκαμπτο σίδερο + χαλκό

Ονομαστική διάμετρος: DN65 2-1/2

Πίεση: PN16

Τελική σύνδεση: ακτινοβολία φλάντζης

Προσωπικά: EN558-1, DIN3202 F1

Θερμοκρασία λειτουργίας: -30°C~+300°C.

Δοκιμή και επιθεώρηση: API 598.

Σύνδεση: Φλάνσα σύμφωνα με το πρότυπο EN1092-1

Ηποξυλίνη σε σκόνη επικαλυμμένη εσωτερικά και εξωτερικά Min. 250 μm

Διάλογος προϊόντων:

Διαθέσιμο υλικό του αμαξώματος: GGG40, GGG50, ASTM A536

Διαθέσιμη σφραγίδα καθίσματος: ανοξείδωτο χάλυβα 304, SS316.

Πεδίο πίεσης: PN6, PN10 PN16 150LBS

Περιοχή μεγεθών: DN15-DN450

Προαιρετικό σχεδιασμό πρόσωπο με πρόσωπο: ANSI BS προσαρμοσμένο

Προαιρετικό χρώμα για επικάλυψη με επόξειο: κόκκινο, μπλε, πράσινο, γκρι, μαύρο.

Απόδοση:

• PN10/PN16/PN25 Μεταλλική κάθισμα βαλβίδα σφαίρα λειτουργεί από το χάλκινο κάθισμα σιδηρούν σφήνα

. Μετακινούνται κάθετα προς τον άξονα ροής μέσω ενός σκουληκιού επεξεργασμένο στέλεχος πολλαπλές στροφές

• Η στενή σφραγίδα επιτυγχάνεται μέσω του χάλκινου που κάθεται σε σφήνα και έρχεται πλήρως σε επαφή

Το δαχτυλίδι στο σώμα, βαθμός διαρροής είναι μέχρι βαθμό Β ως Min.

• Κάθε φορά που ανοίγεται η βαλβίδα, η ροή στην γραμμή καθαρίζει την επιφάνεια σφράγισης,

Προστατεύει από βρωμιά και αποθέσεις

• Με το σύντομο μήκος εγκατάστασης του ((DIN3202 F1), δεν καταλαμβάνει μεγάλο χώρο

• Έχει εύκαμπτο σιδερένιο σώμα και στέλεχος από ανοξείδωτο χάλυβα

• Οι εσωτερικές και οι εξωτερικές επιφάνειες καλύπτονται με ελάχιστο 250 μm ένωση σύντηξης epoxy

• Κατάλληλο για την εγκατάσταση κινητήρα και κιβώτιο ταχυτήτων

• Κατάλληλο για χρήση σε εφαρμογές στο έδαφος και στο υπόγειο.

• Πολύ χαμηλή ονομαστική απώλεια κεφαλιού.

ΤΕΧΝΙΚΟΥΣ ΠΕΡΙΛΗΣΕΙΣ

Εφαρμογές

Ζεστό νερό, κρύο νερό, αποχετευτικό νερό, υγρά χωρίς ιδιότητες οξύτητας ή αλκαλικότητας
