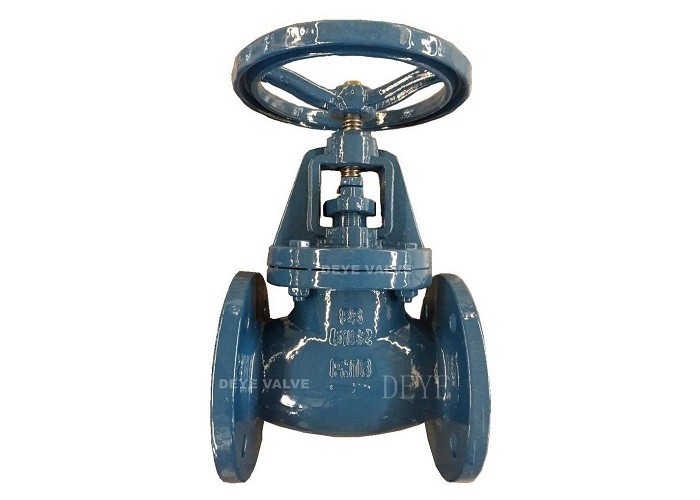

Άνσι CL150 Βαλβίδες σφαίρας χυτοσιδήρου με άκρη φλάντζης

Αριθμός υποδείγματος G-H-01

βαλβίδα σφαίρας χυτοσίδηρου με έδρα χάλκινη με ANSI CL150 Θερμοκρασία: -30°C-+300°C

Γρήγορη λεπτομέρεια

Πρότυπο σχεδιασμού: ANSI CL150

Υλικό του αμαξώματος: χυτοσίδηρο GG25

Καθίσμα/Σκόμπα: εύκαμπτο σίδερο +χάλκινο

Τελική σύνδεση: ακτινοβολία φλάντζης

Προσωπικά: πρότυπο BS

Θερμοκρασία λειτουργίας: -30°C~+300°C.

Δοκιμή και επιθεώρηση: API 598.

Μέγεθος: 1/2"-16" DN15-DN400

Σύνδεση: Φλάνσα σύμφωνα με το ANSI B16.5 EN1092-1

Επικάλυψη εσωτερικής και εξωτερικής επιφάνειας 300 μm

.

Διάλογος προϊόντων:

Διαθέσιμο υλικό του αμαξώματος: GGG40, GGG50, ASTM A536

Διαθέσιμη σφραγίδα καθίσματος: ανοξείδωτο χάλυβα 304, SS316.

Πεδίο πίεσης: PN6, PN10 PN16 150LBS

Περιοχή μεγεθών: DN15-DN450

Προαιρετικό σχεδιασμό πρόσωπο με πρόσωπο: ANSI BS προσαρμοσμένο

Ειδικά χαρακτηριστικά

• Η βαλβίδα CL150 με μεταλλικό κάθισμα λειτουργεί από τον σιδηρούντα δίσκο με κάθισμα χάλκινο

• Μετακίνηση κατακόρυφα προς τον άξονα ροής μέσω ενός σκουληκιού επεξεργασμένο στέλεχος πολλαπλές στροφές

• Η στενή σφραγίδα επιτυγχάνεται μέσω του χάλκινου που κάθεται σε σφήνα και έρχεται πλήρως σε επαφή

Το δαχτυλίδι στο σώμα, βαθμός διαρροής είναι μέχρι βαθμό Β ως Min.

• Κάθε φορά που ανοίγεται η βαλβίδα, η ροή στην γραμμή καθαρίζει την επιφάνεια σφράγισης,

Προστατεύει από βρωμιά και αποθέσεις

• Με το σύντομο μήκος εγκατάστασης (ANSI B16.10), δεν καταλαμβάνει μεγάλο χώρο

• Έχει εύκαμπτο σιδερένιο σώμα και στέλεχος από ανοξείδωτο χάλυβα

• Οι εσωτερικές και οι εξωτερικές επιφάνειες καλύπτονται με ελάχιστο 250 μm ένωση σύντηξης epoxy

• Κατάλληλο για την εγκατάσταση κινητήρα και κιβώτιο ταχυτήτων

• Κατάλληλο για χρήση σε εφαρμογές στο έδαφος και στο υπόγειο.

• Πολύ χαμηλή ονομαστική απώλεια κεφαλιού.

ΤΕΧΝΙΚΟΥΣ ΠΕΡΙΛΗΣΕΙΣ

Εφαρμογές

Ζεστό νερό, κρύο νερό, αποχετευτικό νερό, υγρά χωρίς ιδιότητες οξύτητας ή αλκαλικότητας
