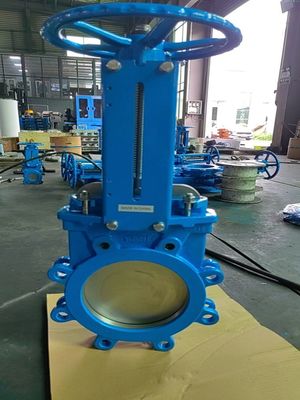

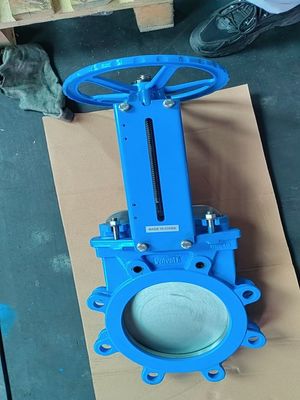

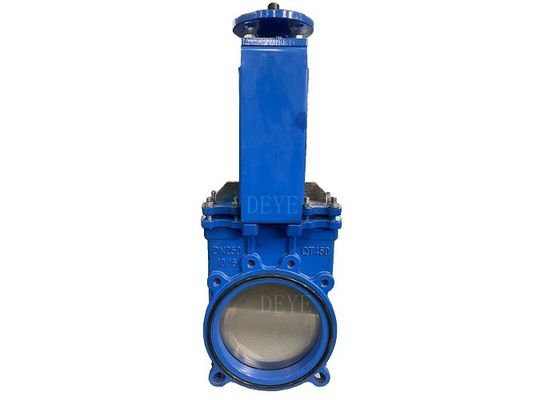

Δυνατή σιδερένια ανθεκτική σε σίδερα βαλβίδα θύρας τύπου μαχαίρι με ISO5211 Pad

Γρήγορες λεπτομέρειες:

Σχεδιασμός: βαλβίδα μαχαιριού με Wafer, Lug, διπλή σύνδεση με φλάντζες

Αντικατάστατο ελαστικό κάθισμα

Σφραγίδα: PTFE τύπου U

Εναμερή βαλβίδα μαχαιριού

Μηχανισμός αυτοκαθαρισμού

Πίεση δοκιμής μέγιστη 2,4mpa ((24kgf/cm2)

Εργασιακή πίεση ≤1,6mpa ((16kgf/cm2)

Εργασιακή θερμοκρασία ≤ 180°C

Κατάλληλο μέσο νερό, λάδι, άλλο υγρό

Επιφάνεια: FBE min. 200mincrons.

Επιχείρηση "Εξοπλισμένος με μοχλό"

Διάλογος προϊόντων:

Υλικά σώματος βαλβίδας: εύκαμπτο σίδηρο, WCB, LCB, WC6, CF8, CF3, CF8M, CF3M, 4A κλπ.

Προαιρετικός σχεδιασμός και κατασκευή: MSS SP-61, ASME 16.34

Προαιρετικός άσσος προς πρόσωπο: MSS SP-81, ASME B16.10, EN 558

Προαιρετικό άκρο σύνδεσης: ASME B16.5, EN 1092, JIS B2220

Προαιρετικός τύπος;Σφραγίδα, λαβή, φλάντζης

Καθίσμα: μεταλλικό ή ανθεκτικό καουτσούκ EPDM, NBR, PTFE

Ανερχόμενο στέλεχος ή μη ανερχόμενο στέλεχος

Μεγέθη: 2" - 48" ή DN 50 - DN 1200

Διορισμός πίεσης: τάξη 150 ή PN6 - PN16

Δραστηριότητα: χειροκίνητος, γρανάζων, πνευματικού, υδραυλικού και ηλεκτρικού κινητήρα

Απόδοση:

Η βαλβίδα πόρτας μαχαιριού ονομάζεται επίσης βαλβίδα λιπαντικού και βαλβίδα λάσπης.Κόβεται από μια σχήμα λεπίδας πύλη που μπορεί να κόψει υλικά ινώνΤο μέσο και η πύλη έχουν δύο επιφάνειες σφράγισης. Οι δύο επιφάνειες σφράγισης της πιο κοινής βαλβίδας πύλης σχηματίζουν σχήμα σφήνας.Η πύλη του σφηνωτή μαχαίρι βαλβίδα πύλης μπορεί να γίνει σε ένα το σύνολο ονομάζεται ένα άκαμπτο κριάρι· μπορεί επίσης να παρασκευαστεί σε κρόταφο με μικρή παραμόρφωση για τη βελτίωση της κατασκευαστικότητας του και την αντιστάθμιση της απόκλισης της γωνίας της επιφάνειας σφράγισης κατά την επεξεργασία.Αυτό το είδος κριάρι ονομάζεται ελαστικός κριάρι..

Το σώμα της βαλβίδας στην πραγματικότητα δεν έχει κοιλότητα, και η πύλη κινείται πάνω και κάτω στο πλευρικό αυλάκι καθοδήγησης και πιέζεται κατά του καθίσματος της βαλβίδας από το λαγκ στο κάτω μέρος.Εάν χρειάζεστε να επιτύχετε υψηλότερη μέση στεγανότητα, μπορείτε να χρησιμοποιήσετε ένα κάθισμα βαλβίδας σε σχήμα O για να επιτευχθεί διμερή σφραγίδα.

Η βαλβίδα θύρας μαχαιριού έχει μικρό χώρο εγκατάστασης, χαμηλή πίεση εργασίας, δύσκολη συσσώρευση συντρίμμων και χαμηλή τιμή.

Εφαρμογή:

Χρησιμοποιείται στον τομέα της παροχής νερού, των λυμάτων, των προϊόντων σκόνης, των κρυστάλλων, της οινοποιίας, των ορυκτών, του τσιμέντου, της μεταφοράς, της αποθήκευσης κλπ.
