Δορυφόροι από ανοξείδωτο χάλυβα SCH10S SCH40S SCH80S SCH160S

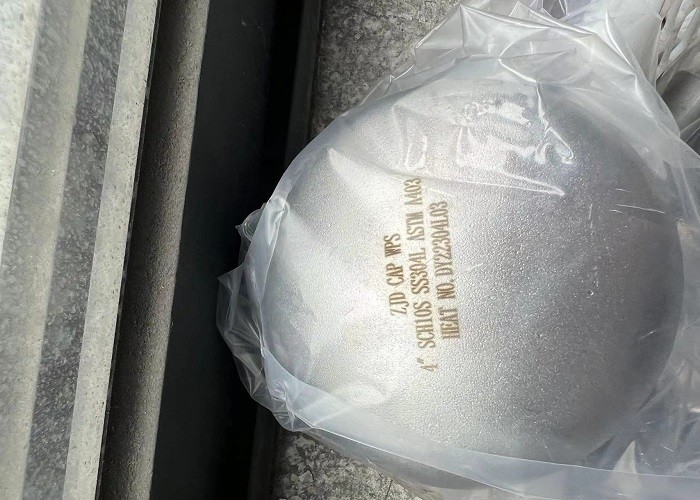

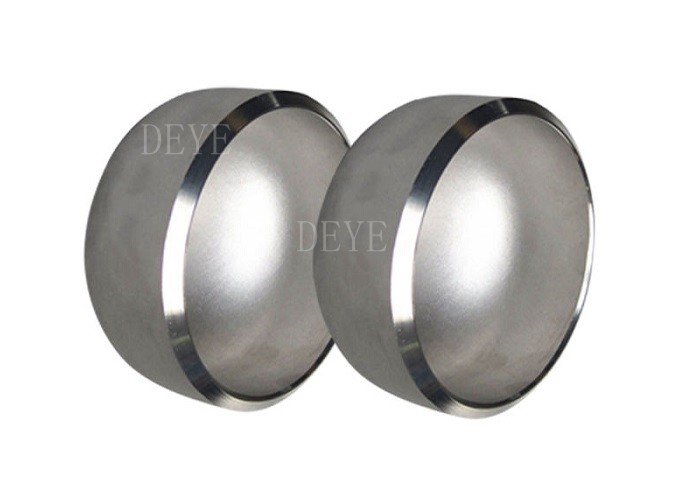

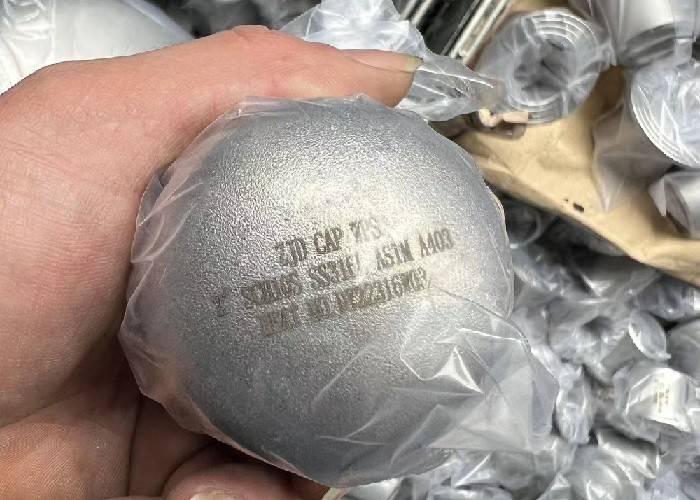

Κεπάσματα από ανοξείδωτο χάλυβα:Το καπάκι ατσάλινου σωλήνα ονομάζεται επίσης Steel Plug, συνήθως συγκολλείται στο άκρο του σωλήνα για να κλείσει τον αγωγό, έτσι ώστε η λειτουργία να είναι η ίδια με το βύσμα του σωλήνα.Καπάκι σωλήνα από χάλυβα άνθρακα, Καπάκι από ανοξείδωτο χάλυβα, Καπάκι από κράμα χάλυβα με πάχος σωλήνα SCH5SM 10SM 20SM 40SM 80S, 160S. XXS.

Πληροφορίες/προδιαγραφές προϊόντων:

Χαρακτηριστικά / Χαρακτηριστικά

Το καπάκι ατσάλινου σωλήνα ονομάζεται επίσης Steel Plug, συνήθως συγκολλείται στο άκρο του σωλήνα για να κλείσει τον αγωγό, έτσι ώστε η λειτουργία να είναι η ίδια με το βύσμα του σωλήνα.Καπάκι σωλήνα από χάλυβα άνθρακα, Καπάκι από ανοξείδωτο χάλυβα, Καπάκι από κράμα χάλυβα

• Τα εξαρτήματα βυθόλυσης είναι διαθέσιμα σε πολλαπλά σχήματα (αγκώνες, σχοινιά, μειωτικά, σταυρούς, καπάκια, άκρη κορμού), ποιότητες υλικών (άνθρακα, άνθρακα υψηλής απόδοσης, χαμηλού κράματος, ανοξείδωτο, διπλό,και κράματα νικελίου) και διαστάσεις (2 έως 24 ίντσες σε αδιάβροχα ή συγκολλημένα, 26"-72" σε συγκολλημένα).
• Τα σιδηροτροχιακά εξαρτήματα είναι εξαρτήματα σωλήνων που χρησιμοποιούνται για την αλλαγή της διαδρομής ενός αγωγού (αγκώνες), τη μείωση/αύξηση του μεγέθους της διάτρησης του σωλήνα (μειώτες), το κλαδί (σιδηροτροχιακά, σταυροτροχιακά) ή το τυφλό σωλήνα (καπάκι σιδηροτροχιακού)
• Οι βασικές προδιαγραφές για τα σιδηροδρομικά εξαρτήματα είναι το ASME B16.9 (εξαρτήματα άνθρακα και κράματος) και το MSS SP 43 (το οποίο ενσωματώνει το ASME B16.9 για τα εξαρτήματα BW από ανοξείδωτο χάλυβα, διπλό και κράμα νικελίου).
• τα εξαρτήματα σωλήνων ζύγισης με μύτη πωλούνται ως SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS
• Τα συγκολλημένα σιδηροδρομικά σιδηροδρομικά σιδηροδρομικά σιδηροδρομικά σιδηροδρομικά σιδηροδρομικά σιδηροδρομικά
• Το κοινό υλικό για τα εξαρτήματα συγκόλλησης είναι το A234 WPB, το χάλυβα άνθρακα υψηλής απόδοσης, το ανοξείδωτο χάλυβα 304 και 316 και τα κράματα νικελίου.
• Τα συγκολλημένα σωληνώματα από χάλυβα άνθρακα και από ανοξείδωτο χάλυβα αποτελούν τα συστατικά σύνδεσης που καθιστούν δυνατή την τοποθέτηση βαλβίδων, σωλήνων και εξοπλισμού στο σύστημα σωληνώσεων.

Τεχνολογία Τεχνικά δελτία δεδομένων

Κατάλογος πάχους για σωληνώματα ANSI B16.9

Μονάδα: mm

Διάμετροι μειωτών

Το ανοξείδωτο χάλυβα είναι η συντομογραφία για το ανοξείδωτο και ανθεκτικό στα οξέα χάλυβα.;Και η ποιότητα χάλυβα που είναι ανθεκτική σε χημικά περιβάλλοντα διάβρωσης (όπως οξύ, αλκαλικό, αλάτι, κλπ.) διάβρωση ονομάζεται οξύ ανθεκτικό χάλυβα.το πιο συχνά χρησιμοποιούμενο υλικό είναι το SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Διαδικασία παραγωγής

1Πρωτοϋλικά Αποδέσμευση και Κόψη

2. Ταυτοποίηση υλικού

3Τεχνικές συσκευές για την κατασκευή σωλήνων

4- Εργασία συγκόλλησης υλικού (υλυσμένοι αγκώνες)

5Θερμική επεξεργασία για σωλήνες SS

6Πυροβολισμός και καθαρισμός.

7Έλεγχος επιφάνειας.

8Μετά από γυαλισμένο

9. Σιδηροδρομικές εγκαταστάσεις σε απόθεμα

Εφαρμογή/Χρήση

Αγωγός υγρών χαμηλής και μεσαίας πίεσης, λέβητα, βιομηχανία πετρελαίου και φυσικού αερίου, γεώτρηση, χημική βιομηχανία, ηλεκτρική βιομηχανία, ναυπηγική βιομηχανία, εξοπλισμός λιπασμάτων και αγωγών, κατασκευή,πετροχημικάΦαρμακευτική βιομηχανία, κλπ.

Πρότυπα αναφοράς

Ειδικότητα της ASME B16.9 για τα συγκολλημένα υλικά επάνω από τα μύτη

Η προδιαγραφή ASME B16.9 έχει σχεδιαστεί για ελαστικά συγκολλημένα εξαρτήματα που εφαρμόζονται σε αγωγούς βιομηχανικής κατασκευής.

Τυπικό πεδίο εφαρμογής

Το πρότυπο περιλαμβάνει τις προδιαγραφές των NPS 1/2 έως NPS 48 (DN15-DN1200) των κατασκευασμένων στο εργοστάσιο σφυρηλατημένων σωληνωτικών εξαρτημάτων με συγκολλημένα μπουλόνια, συνολικές διαστάσεις, βαθμολογίες ανοχής, μεθόδους δοκιμής και σήμανση.

Ειδικά εξαρτήματα

Τα ειδικά εξαρτήματα εδώ αναφέρονται σε ειδικά μεγέθη, σχήματα και ανοχές που συμφωνούνται μεταξύ αγοραστή και κατασκευαστή.

Τεχνουργημένα εξαρτήματα

Η κατασκευή πλευρικών και άλλων εξαρτημάτων με περιμετρικές ή διασταυρούμενες συγκόλλησεις θεωρείται ότι η κατασκευή σωλήνων δεν θα μπορούσε να εφαρμόσει το παρόν πρότυπο.

Οι μονάδες σύμφωνα με το πρότυπο ASME B16.9 δηλώνονται τόσο σε μονάδες SI (μετρικές) όσο και σε μονάδες συνηθισμένης χρήσης των ΗΠΑ.

Γενικές ερωτήσεις/ Ερωτήσεις και απαντήσεις πελατών

Q:Ο πελάτης ζήτησε εξαρτήματα συγκόλλησης με μύτη στο A105:
ΑΤο πιο κοινό υλικό εφοδιασμού βυθόλυσης από χάλυβα άνθρακα είναι το A234WPB. Είναι ισοδύναμο με τις φλάντζες A105, ωστόσο δεν υπάρχει τέτοιο πράγμα όπως ένα εφοδιασμό βυθόλυσης A105 ή A106. Το A106 Gr.B είναι για το επίπεδο σωλήνων.Τα εξαρτήματα A234WPB είναι κατασκευασμένα από A106GRΒ σωλήνες. A105 είναι ένα υλικό από Bar σφυρηλατημένα ως υλικά υψηλής πίεσης ή φλάντζας

Q: Οι πελάτες ζητούν “Συμβατικά” ”εξοπλισμούς συγκόλλησης με μύτη:
Α:Αυτό είναι επίσης μια παρανόηση, δεδομένου ότι οι φλάντζες είναι διαθέσιμες σε A105 και A105 N, όπου το N σημαίνει κανονικοποιημένο.
Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως το A234WPBN.
Οι πελάτες που χρειάζονται “ναρματοποιημένα” εξαρτήματα συγκόλλησης με μύτη θα πρέπει να ζητήσουν εξαρτήματα WPL6 που έχουν υψηλή απόδοση και είναι τυποποιημένα ως τυποποιημένη διαδικασία.

Ε:Ο πελάτης ξέχασε να αναφέρει το χρονοδιάγραμμα του σωλήνα:
Α:Τα σιδηροδρομικά εξαρτήματα πωλούνται ανά μέγεθος σωλήνα, αλλά πρέπει να προσδιορίζεται το χρονοδιάγραμμα σωλήνων ώστε να ταιριάζει το αναγνωριστικό του εξαρτήματος με το αναγνωριστικό του σωλήνα.Υποθέτουμε ότι απαιτείται ένα τείχος..

Ε:Ο πελάτης ξεχνά να αναφέρει συγκολλημένο ή αδιάβροχο πλέγμα:
Α:Τα εξαρτήματα ζουλωμάτων με μάζα είναι διαθέσιμα τόσο σε συγκολλημένη όσο και σε χωρίς συγκόλληση διαμόρφωση.
Τα εξαρτήματα σωλήνων χωρίς συγκόλληση δεν είναι συνηθισμένα σε μεγέθη μεγαλύτερα από 12 ′′. Τα εξαρτήματα σωλήνων με συγκόλληση είναι κατασκευασμένα από καλωδιωμένο χάλυβα άνθρακα ή ατσάλι.Διατίθενται σε μεγέθη από 1⁄2 ′′ έως 72 ′′ και είναι πιο προσιτά από τα άψογα εξαρτήματα.

Ε:Τι σημαίνει βραχεία ακτίνα (SR) ή μακρά ακτίνα (LR);
Α:Το 45 ή το 90 αναφέρεται στη γωνία της κάμψης για την τοποθέτηση του μαστού για να αλλάξει η κατεύθυνση της ροής.
Ένας μακρύς ακτίνας αγκώνα (LR 90 Elbow ή LR 45 elbow) θα έχει μια κάμψη σωλήνα που θα είναι 1,5 φορές το μέγεθος του σωλήνα.

Ένας αγκώνας μικρής ακτίνας (SR45 ή SR90) έχει μια κάμψη σωλήνα που είναι ίση με το μέγεθος του εξαρτήματος, έτσι ώστε ένα 6 ′′ SR 45 έχει ακτίνα κάμψης που είναι 6 ′′ ονομαστικό μέγεθος σωλήνα.

Ε:Τι είναι ένα 3R ή 3D αγκώνα σωλήνα ρύθμιση;
Α:Πρώτον, οι όροι 3R ή 3D χρησιμοποιούνται ως συνώνυμα. Ένας αγκώνας συγκόλλησης 3R έχει ακτίνα κάμψης που είναι 3 φορές το ονομαστικό μέγεθος του σωλήνα.

Η Υπηρεσία μας

1Τεχνική υποστήριξη

2- Έλεγχος ποιότητας πρώτης ύλης.

3- Επιθεώρηση κατά τη διάρκεια της παραγωγής.

4Τελική δοκιμή περιλαμβάνει επιφάνεια, διάσταση, δοκιμή PT, δοκιμή RT, δοκιμή υπερήχων

5. Έκθεση δοκιμής κάθε αποστολής

4. Ευέλικτοι όροι παράδοσης. EXW FOB CIF CFR DDP DDU

5Ευέλικτοι τρόποι πληρωμής: LC. TT. DP

6Προσαρμοσμένο πακέτο περιλαμβάνει λογότυπο.

7. 18 μήνες Εγγύηση ποιότητας.

9- Αντικατάσταση δωρεάν με αεροπορικό μέσο σε περίπτωση που διαπιστωθεί κάποιο σφάλμα

10. 24 ώρες για την απάντηση στις ερωτήσεις σας
