Εφοδιασμοί σωλήνων διπλού τύπου από ανοξείδωτο χάλυβα UNS31803 32750 για κρίσιμα σημεία διάβρωσης

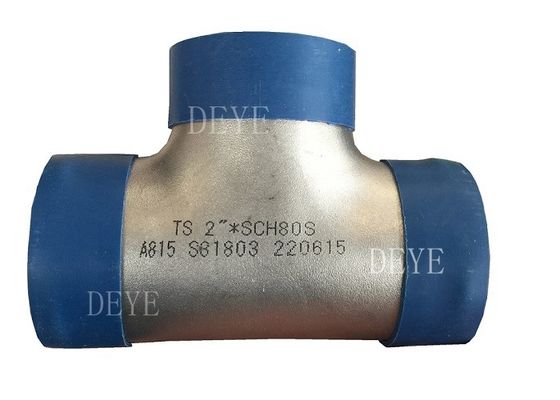

από ανοξείδωτο χάλυβα,Αυτό το σχήμα Τ σωληνώματος που χρησιμοποιείται στο σύστημα υδραυλικών εγκαταστάσεων έχει μία είσοδο και δύο έξοδα που είναι διατεταγμένα σε γωνία 90 μοιρών προς τον κύριο σωλήνα.Αυτό το είδος της ρύπανσης χρησιμοποιείται για να συνδέσει τους δύο σωλήνες και να κάνει την κατεύθυνση ροής τους ως έναΕάν όλες οι τρεις πλευρές αυτού του σκελετού είναι ίσου μεγέθους, ονομάζεται ίσος σκελετός, διαφορετικά άνισος σκελετός.

Το ανοξείδωτο χάλυβα είναι η συντομογραφία για το ανοξείδωτο και ανθεκτικό στα οξέα χάλυβα.;Και η ποιότητα χάλυβα που είναι ανθεκτική στην διάβρωση χημικών μέσων διάβρωσης (όπως οξύ, αλκαλικό, αλάτι, κλπ.) ονομάζεται ανθεκτικός σε οξύ χάλυβας.

Το πιο συνηθισμένο υλικό που χρησιμοποιείται είναι το SS304/304L, το SS316/316L, το DUPLEX SAF2507, το SAF2205,

Ειδικές προδιαγραφές του υλικού Duplex ss ως εξής:

Αξιολόγηση των επιβατών

Χημική σύνθεση σε %

Μηχανικές επιδόσεις

Αεροπορικά οχήματα

Χημική σύνθεση σε %

Μηχανικές επιδόσεις

Κατάλογος πάχους για σωληνώματα ANSI B16.9

Μονάδα: mm

Πίνακας 1 Διάμετροι του στερεού και του σταυρού

Πίνακας 2 Μέγεθος της μείωσης των τιμών εξόδου και της μείωσης των διασταυρώσεων εξόδου

1Πρωτοϋλικά Αποδέσμευση και Κόψη

2.Το υλικό ταυτοποίησης

3Τεχνικές συσκευές για την κατασκευή σωλήνων

4- Εργασία συγκόλλησης υλικού (υλυσμένοι αγκώνες)

5Θερμική επεξεργασία για σωλήνες SS

6Πυροβολισμός και καθαρισμός.

7Έλεγχος επιφάνειας.

8Μετά από γυαλισμένο

9. Σιδηροδρομικές εγκαταστάσεις σε απόθεμα

Αγωγός υγρών χαμηλής και μεσαίας πίεσης, λέβητα, βιομηχανία πετρελαίου και φυσικού αερίου, γεώτρηση, χημική βιομηχανία, ηλεκτρική βιομηχανία, ναυπηγική βιομηχανία, εξοπλισμός λιπασμάτων και αγωγών, κατασκευή,πετροχημικάΦαρμακευτική βιομηχανία, κλπ.

Τεχνουργημένα εξαρτήματα

Η κατασκευή πλευρικών και άλλων εξαρτημάτων με περιμετρικές ή διασταυρούμενες συγκόλλησεις θεωρείται ότι η κατασκευή σωλήνων δεν θα μπορούσε να εφαρμόσει το παρόν πρότυπο.

Οι μονάδες σύμφωνα με το πρότυπο ASME B16.9 δηλώνονται τόσο σε μονάδες SI (μετρικές) όσο και σε μονάδες συνηθισμένης χρήσης των ΗΠΑ.

Πρότυπα αναφοράς

Δεν θεωρείται πρακτικό να προσδιορίζεται η συγκεκριμένη έκδοση κάθε προτύπου και προδιαγραφής στις μεμονωμένες αναφορές.Ένα προϊόν που έχει κατασκευαστεί σύμφωνα με προηγούμενη έκδοση των προαναφερθέντων προτύπων και σε όλες τις άλλες πτυχές συμμορφώνεται με το παρόν πρότυπο, θεωρείται ότι συμμορφώνεται..

ΑΣΜΕ Β16.5: Φλάντζες σωλήνων και εξαρτήματα με φλάντζες: NPS 1·2 Μέσα από το πρότυπο NPS 24 Metric/Inch

ΑΣΜΕ Β16.25: Για τις άκρες συγκόλλησης με μύτη

ASME B31: Κώδικας για σωλήνες υπό πίεση

ΑΣΜΕ Β31.3: Διοχέτευση υδραυλικών αγωγών

ASME B36.10M, συγκολλημένοι και άψογοι σφυρηλατημένοι σωλήνες χάλυβα

ASME B36.19M, σωλήνες από ανοξείδωτο χάλυβα

Κώδικας ASME για λέβητες και δοχεία υπό πίεση

ASTM A234/A234M-17, Προδιαγραφή για σωληνώματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για λειτουργία με μέτρια και υψηλή θερμοκρασία

ASTM A403/A403M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από αυστηνικό ανοξείδωτο χάλυβα

ASTM A420/A420M-16, Προδιαγραφή για σωληνώματα σωλήνων από σφυρηλατημένο ατσάλι άνθρακα και κράμα ατσάλι για χαμηλής θερμοκρασίας λειτουργία

ASTM A815/A815M-14e1, Προδιαγραφή για σφυρηλατημένα φερριτικά, φερριτικά/αυστεντικά και μαρτενσιτικά σωλήνες από ανοξείδωτο χάλυβα

ASTM A960/A960M-16a, Προδιαγραφή κοινών απαιτήσεων για εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα

ASTM E29-13, Πρακτική για τη χρήση σημαντικών ψηφίων στα δεδομένα δοκιμής για τον προσδιορισμό της συμμόρφωσης με τις προδιαγραφές

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Για άλλα υλικά μετάλλων (αλουμίνιο, τιτάνιο, νικέλιο και κράμα).

Q:Ο πελάτης ζήτησε εξαρτήματα συγκόλλησης με μύτη στο A105:
ΑΤο πιο κοινό υλικό εφοδιασμού βυθόλυσης από χάλυβα άνθρακα είναι το A234WPB. Είναι ισοδύναμο με τις φλάντζες A105, ωστόσο δεν υπάρχει τέτοιο πράγμα όπως ένα εφοδιασμό βυθόλυσης A105 ή A106. Το A106 Gr.B είναι για το επίπεδο σωλήνων.Τα εξαρτήματα A234WPB είναι κατασκευασμένα από A106GRΒ σωλήνες. A105 είναι ένα υλικό από Bar σφυρηλατημένα ως υλικά υψηλής πίεσης ή φλάντζας

Q: Οι πελάτες ζητούν “Συμβατικά” ”εξοπλισμούς συγκόλλησης με μύτη:
Α:Αυτό είναι επίσης μια παρανόηση, δεδομένου ότι οι φλάντζες είναι διαθέσιμες σε A105 και A105 N, όπου το N σημαίνει κανονικοποιημένο.
Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως το A234WPBN.
Οι πελάτες που χρειάζονται “ναρματοποιημένα” εξαρτήματα συγκόλλησης με μύτη θα πρέπει να ζητήσουν εξαρτήματα WPL6 που έχουν υψηλή απόδοση και είναι τυποποιημένα ως τυποποιημένη διαδικασία.

Ε:Ο πελάτης ξέχασε να αναφέρει το χρονοδιάγραμμα του σωλήνα:
Α:Τα σιδηροδρομικά εξαρτήματα πωλούνται ανά μέγεθος σωλήνα, αλλά πρέπει να προσδιορίζεται το χρονοδιάγραμμα σωλήνων ώστε να ταιριάζει το αναγνωριστικό του εξαρτήματος με το αναγνωριστικό του σωλήνα.Υποθέτουμε ότι απαιτείται ένα τείχος..

Ε:Ο πελάτης ξεχνά να αναφέρει συγκολλημένο ή αδιάβροχο πλέγμα:
Α:Τα εξαρτήματα ζουλωμάτων με μάζα είναι διαθέσιμα τόσο σε συγκολλημένη όσο και σε χωρίς συγκόλληση διαμόρφωση.
Τα εξαρτήματα σωλήνων χωρίς συγκόλληση δεν είναι συνηθισμένα σε μεγέθη μεγαλύτερα από 12 ′′. Τα εξαρτήματα σωλήνων με συγκόλληση είναι κατασκευασμένα από καλωδιωμένο χάλυβα άνθρακα ή ατσάλι.Διατίθενται σε μεγέθη από 1⁄2 ′′ έως 72 ′′ και είναι πιο προσιτά από τα άψογα εξαρτήματα.

Ε:Τι σημαίνει βραχεία ακτίνα (SR) ή μακρά ακτίνα (LR);

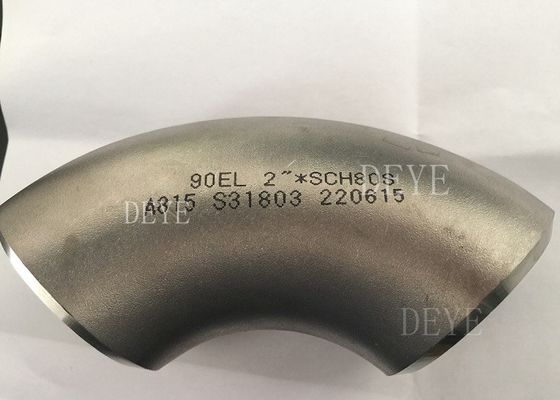

Α:Το 45 ή το 90 αναφέρεται στη γωνία της κάμψης για την τοποθέτηση του μαστού για να αλλάξει η κατεύθυνση της ροής.
Ένας μακρύς ακτίνας αγκώνα (LR 90 Elbow ή LR 45 elbow) θα έχει μια κάμψη σωλήνα που θα είναι 1,5 φορές το μέγεθος του σωλήνα.

Ένας αγκώνας μικρής ακτίνας (SR45 ή SR90) έχει μια κάμψη σωλήνα που είναι ίση με το μέγεθος του εξαρτήματος, έτσι ώστε ένα 6 ′′ SR 45 έχει ακτίνα κάμψης που είναι 6 ′′ ονομαστικό μέγεθος σωλήνα.

Ε:Τι είναι ένα 3R ή 3D αγκώνα σωλήνα ρύθμιση;
Α:Πρώτον, οι όροι 3R ή 3D χρησιμοποιούνται ως συνώνυμα. Ένας αγκώνας συγκόλλησης 3R έχει ακτίνα κάμψης που είναι 3 φορές το ονομαστικό μέγεθος του σωλήνα.

1Τεχνική υποστήριξη
2- Έλεγχος ποιότητας πρώτης ύλης.
3- Επιθεώρηση κατά τη διάρκεια της παραγωγής.
4Τελική δοκιμή περιλαμβάνει επιφάνεια, διάσταση, δοκιμή PT, δοκιμή RT, δοκιμή υπερήχων
5. Έκθεση δοκιμής κάθε αποστολής
