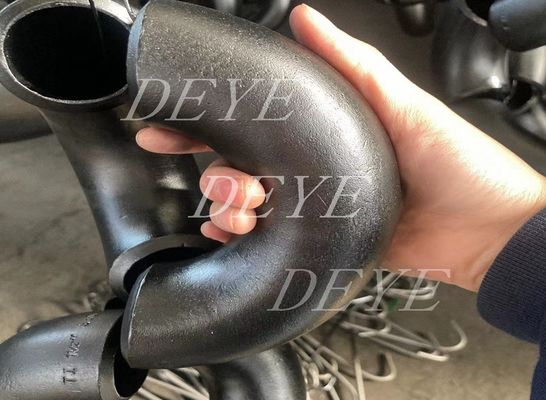

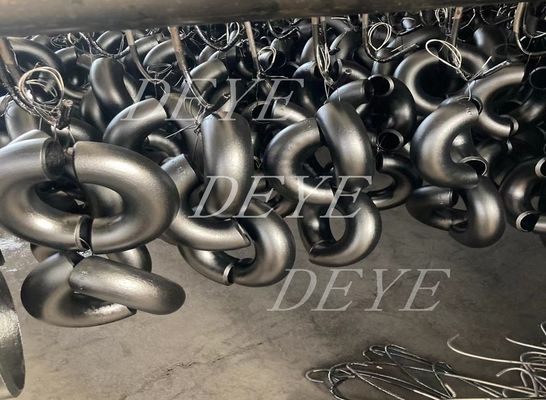

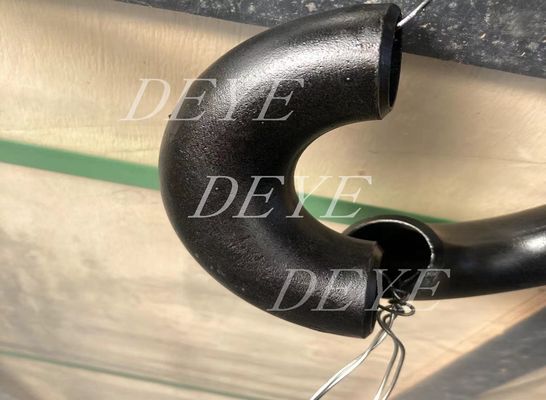

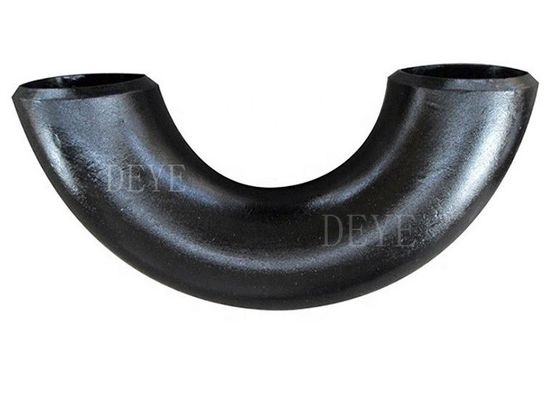

1.5D 3D 5D 6D 8D 10D Συσκευές σωλήνων από χάλυβα άνθρακα Μαύρες στροφές επιστροφής με SCH40 SCH80
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | DEYE |
| Πιστοποίηση | ISO9001:2015 PED |
| Αριθμό μοντέλου | Pf-είμαι-C01 |
| Document | Product Brochure PDF |
| Ποσότητα παραγγελίας min | 10pcs |
| Τιμή | USD0.58-USD100 for seamless fittings |
| Συσκευασία λεπτομέρειες | Πτυχή-ξύλινες περιπτώσεις, παλέτες, χαρτοκιβώτια |
| Χρόνος παράδοσης | 5-8 ημέρες για τα στοιχεία αποθεμάτων |
| Όροι πληρωμής | Λ/Κ, Τ/Τ, D/P |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Τύπος | ASME ANSI DIN GOST | Υλικό | Α234WPB, WP11, WP22, WPC, P9, P11, A420WPL6 |
|---|---|---|---|
| Δάχος | SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS | Μέγεθος | 1/2» - 72» |
| Σύνδεση | Ζυγισμένο BW με πισινό | Επιφάνεια | Μαύρο χρώμα, χρώμα εξαφάνισης, αντιτριβικό λάδι, αμμοπλαστικό |
| Επισημαίνω | Συσκευές σωλήνων από χάλυβα άνθρακα 10D,Συσκευές σωλήνων από χάλυβα άνθρακα 8D,Τριδιάστατα εξαρτήματα από χάλυβα άνθρακα |
||
Περιγραφή προϊόντων
1.5D 3D 5D 6D 8D 10D Εφοδιασμοί σωλήνων από χάλυβα άνθρακα Μαύρες στροφές επιστροφής SCH40 SCH80
Τα σωληνώματα 3D ή 5D χρησιμοποιούνται πάντα για τη σύνδεση αγωγών, η διαφορά είναι η ακτίνα. Μπορεί να διαιρεθεί σε 3D, 5D, 6D, 7D, 10D κλπ.
Η τρισδιάστατη κάμψη σωλήνα είναι μια κάμψη σωλήνα που η ακτίνα κάμψης είναι 3 φορές η εξωτερική διάμετρος του σωλήνα.Έτσι, αν είχατε ένα σωλήνα διαμέτρου 10 ′′, η ακτίνα της κεντρικής γραμμής της στροφής θα ήταν 50 ίντσες.
Μεγαλύτεροι αριθμοί έχουν ομαλότερες καμπύλες.
Πληροφορίες για το προϊόν/Περιγραφή του προϊόντος/Βασικές πληροφορίες/Προδιαγραφές
| Ονομασία του προϊόντος | Εφοδιασμός σωλήνων από ανθρακικό χάλυβα |
| Τύποι | LR 90° Κλωβούς, SR 90° Κλωβός, 45° LR αγκώνα, 22.5LR Αγκώνα, 80° Επιστροφές, Στροφές, Μείωση του Αγκώνα, ευθεία Tee, ίση Tee, Con. Μείωση, Ecc. μειώτες, Y tees, καπάκια, Stub Ends,Μακρό και σύντομο άκρο της αρθρίτιδας του ποδιού |
| Μέγεθος | 1/2"-72" Χωρίς συγκόλληση αγκώνα (1/2′′ ′′24′′), ERW / συγκολλημένο / κατασκευασμένο αγκώνα (1/2′′ ′′72′′) |
| Δάχος τοίχου | Δύναμη εκτέλεσης των απαιτήσεων για τη συμμόρφωση με την παρούσα οδηγία |
| Τεχνική | Αξιολόγηση των επιπτώσεων της παρακολούθησης και της εκτίμησης της χρήσης25,ASME B16.9, |
| ΔΕΔ B2311-1997/2312, ΔΕΔ B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN πρότυπο κλπ. | |
| Κατηγορία υλικού | Χάλυβα άνθρακα: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70 | |
| ΣΤ37.0ΣΤ35.8ΣΤ37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STPB42,STS42,STPT49,STS49 | |
| Ατσάλι από ανοξείδωτο χάλυβα 304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Επιφάνεια | Μαύρη μπογιά, βερνίκι, λάδι κατά της σκουριάς, ζεστό, κρύο, 3PE, κλπ. |
| Πακέτο μεταφοράς | Πλαστική ταινία, ξύλινη θήκη, ξύλινη παλέτα, ή ανάλογα με τα αιτήματα των πελατών |
Χαρακτηριστικά / Χαρακτηριστικά
1Οι περισσότεροι σωλήνες χρησιμοποιούνται για συγκόλληση, προκειμένου να βελτιωθεί η ποιότητα της συγκόλλησης, οι άκρες είναι βελονισμένες, με μια ορισμένη γωνία και μια ορισμένη άκρη.το πάχος της άκρηςΗ ποιότητα της επιφάνειας και οι μηχανικές ιδιότητες είναι βασικά οι ίδιες με του σωλήνα.Για την ευκολία της συγκόλλησης, η ποιότητα χάλυβα των εξαρτημάτων σωλήνων και των σωλήνων που πρέπει να συνδεθούν είναι η ίδια.
2Όλες οι σωλήνες πρέπει να υποβάλλονται σε επιφανειακή επεξεργασία και τα οξείδια των εσωτερικών και εξωτερικών επιφανειών ψεκαστούν με σφαίρα και κατόπιν επικαλύπτονται με αντιβροχθονική μπογιά.
Τεχνικά δελτία δεδομένων
Κατάλογος διαστάσεων
Πίνακας 1 Διαστάσεις αγκώνων μεγάλης ακτίνας
| Κανονικό μέγεθος σωλήνα (NPS) | Εξωτερική διάμετρος στο Bevel | 90 μοίρες Κόντες, Α | 45 μοίρες Κόντες, Β |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| Δύο και μισό | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | - 1016 δολάρια.0 | 1 524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 1 168.0 | 1 753 | 727 |
| 48 | - 1 219.0 | 1 829 | 759 |
Πίνακας 3 Διαστάσεις μακράς ακτίνας επιστρέφει Πίνακας 4 Διαστάσεις κοντών ακτίνων αγκώνων
| Ονομαστικό μέγεθος σωλήνα NPS | Εξωτερική διάμετρος στο Bevel | Κέντρο προς Κέντρο | Πίσω στο πρόσωπο | Ονομαστικό μέγεθος σωλήνα | Εξωτερική διάμετρος στο Bevel | Από το κέντρο ως το τέλος. |
| Κ | (NPS) | Α | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| Δύο και μισό | 73.0 | 190 | 132 | Δύο και μισό | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
Πίνακας 5 Διαστάσεις μικρής ακτίνας 180 μοιρών Επιστροφές Πίνακας 6 Διαστάσεις 3D αγκώνων
| Ονομαστικό μέγεθος σωλήνα | Εξωτερική διάμετρος | Κέντρο προς Κέντρο | Πίσω στο πρόσωπο | Μέγεθος σωλήνα | Εξωτερική διάμετρος | 90 μοίρες Κόντες | 45 μοίρες Κόντες |
| (NPS) | 0 | Κ | (NPS) | στο Bevel | Α | Β | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2 ίντσες | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2-1/2 ίντσες | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | Δύο και μισό | 73.0 | 190 | 79 |
| 3-1/2 ίντσες | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| Γενικές σημειώσεις:Όλες οι διαστάσεις είναι σε χιλιοστά. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 | 821 | ||||
| 28 | Στις 7:00.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | - 1016 δολάρια.0 | 3 048 | 1 264 | ||||
| 42 | 1067.0 | 3 200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 1 168.0 | 3 505 | 1 453 | ||||
| 48 | - 1 219.0 | 3 658 | 1 516 | ||||
Εφαρμογή/Χρήση
Αγωγός υγρών χαμηλής και μεσαίας πίεσης, λέβητα, βιομηχανία πετρελαίου και φυσικού αερίου, γεωτρήσεις, χημική βιομηχανία,
Ηλεκτρική βιομηχανία, ναυπηγική βιομηχανία, εξοπλισμός λιπασμάτων και αγωγών, κατασκευές, πετροχημικές, φαρμακευτικές βιομηχανίες κλπ.
Προδιαγραφή υλικού
Ονομασία: A 234/A 234M ¥ 05 Τεχνική προδιαγραφή για σωληνώματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για
Υπηρεσία με μέτρια και υψηλή θερμοκρασία
Η παρούσα προδιαγραφή καλύπτει τα εξαρτήματα από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα χωρίς συγκόλληση και συγκολλημένες κατασκευές που καλύπτονται από
από την τελευταία αναθεώρηση της ASME B16.9, Β16.11, MSS SP-79 και MSS SP-95.
Εγκατασκευές που διαφέρουν από αυτές των προδιαγραφών ASME και
Τα πρότυπα MSS πρέπει να παρέχονται σύμφωνα με την συμπληρωματική απαίτηση S58 της προδιαγραφής A 960.
Χημικές απαιτήσεις (σύνθεση, %)
| Αξία και υλικό | Γ | Μ | Π | S | Σιλικόνη | Χρωμικό | Μολυβδένιο | Νικέλιο | Χάλυβα |
| WPBΒ,Γ,D,Ε,F0.30 το πολύ. | 0.29 ̇1.06 | 0.05 | 0.058 | 0.10 λεπτά | 0.40 το πολύ. | 0.15 το πολύ. | 0.40 το πολύ. | 0.40 το πολύ. | |
| WPCΓ,D,Ε,F0.35 το πολύ. | 0.29 ̇1.06 | 0.05 | 0.058 | 0.10 λεπτά | 0.40 το πολύ. | 0.15 το πολύ. | 0.40 το πολύ. | 0.40 το πολύ. | |
| WP1 | 0.28 το πολύ. | 0.30 ∙0.90 | 0.045 | 0.045 | 0.10 ∙0.50 | . . . | 0.44 ∙ 0.65. . . . . . | ||
| WP12 CL1, | 0.05 ∙0.20 | 0.30 ∙0.80 | 0.045 | 0.045 | 0.60 το πολύ | 0.80 ̇1.25 | 0.44 ∙ 0.65. . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 ∙0.15 | 0.30 ∙0.60 | 0.03 | 0.03 | 0.50 ̇1.00 | 1.00 ∙1.50 | 0.44 ∙ 0.65. . . . . . | ||
| WP11 CL2 | 0.05 ∙0.20 | 0.30 ∙0.80 | 0.04 | 0.04 | 0.50 ̇1.00 | 1.00 ∙1.50 | 0.44 ∙ 0.65. . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1 | 0.05 ∙0.15 | 0.30 ∙0.60 | 0.04 | 0.04 | 0.50 το πολύ. | 1.90 ∙2.60 | 0.87 ∙ 1.13. . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1 | 0.15 το πολύ. | 0.30 ∙0.60 | 0.04 | 0.03 | 0.50 το πολύ. | 4.06.0 | 0.44 ∙ 0.65. . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1 | 0.15 το πολύ. | 0.30 ∙0.60 | 0.03 | 0.03 | 1.00 μέγιστο | 8.0 ¢10.0 | 0.90 ̇ 1.10. . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 το πολύ. | 0.40 ̇1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ̇2.24 | 0.75 ̇1.25 | |
| WP91 | 0.08 ∙0.12 | 0.30 ∙0.60 | 0.02 | 0.01 | 0.20 ∙0.50 | 8.0 ∙9.5 | 0.85 ̇1.05 | 0.40 το πολύ. | . . . |
| WP911 | 0.09 ∙0.13 | 0.30 ∙0.60 | 0.02 | 0.01 | 0.10 ∙0.50 | 8.5 ∙9.5 | 0.90 ̇1.10 | 0.40 το πολύ. |
. .
|
Απαιτήσεις μηχανικής απόδοσης
| WPC | WP11CL1 | WP11 CL3 | |||||||
| Αξία και σύμβολο σήμανσης | WPB | WP11 CL2 | WP1 | WP22CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Δυνατότητα τράβηξης, εύρος ksi [MPa] | 60 ̊85 | 70 ̇ 95 | 55 ¢ 80 | 60 ̊85 | 63 ¢ 88 | 75 ¢ 100 | 85 ̇ 110 | 90· 120 | 60 ̊85 |
| [415 ₹585] | [485 ̇655] | [380550] | [415 ₹585] | [435 ̇605] | [520690] | [585 ₹760] | [620840] | [415 ₹585] | |
| Δυνατότητα απόδοσης, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2% εκτόπιση ή 0,5% παράταση-υποφόρτωση) |
|||||||||
Διαδικασία παραγωγής
Πρότυπα αναφοράς
Ειδικότητα της ASME B16.9 για τα συγκολλημένα υλικά επάνω από τα μύτη
Η προδιαγραφή ASME B16.9 έχει σχεδιαστεί για σιδερωμένα εξαρτήματα που χρησιμοποιούνται σε αγωγούς βιομηχανικής κατασκευής.
ε, σταυρό, καπάκι, μειωτή κλπ.
Τυπικό πεδίο εφαρμογής
Το πρότυπο περιλαμβάνει τις προδιαγραφές των NPS 1/2 έως NPS 48 (DN15-DN1200) κατασκευασμένων σε εργοστάσιο σφυρηλατημένων σωληνωμένων σωληνώσεων
συνολικές διαστάσεις, ονομαστικές ανοχές, μεθόδους δοκιμής και σήμανση.
Ειδικά εξαρτήματα
Τα ειδικά εξαρτήματα εδώ αναφέρονται σε ειδικά μεγέθη, σχήματα και ανοχές που συμφωνούνται μεταξύ αγοραστή και κατασκευαστή.
Τεχνουργημένα εξαρτήματα
Τα κατασκευασμένα πλάγια και άλλα εξαρτήματα από περιφερειακές ή διασταυρωτικές συγκόλλησεις θεωρούνται κατασκευές σωλήνων
δεν θα μπορούσε να εφαρμόσει αυτό το πρότυπο.
Οι μονάδες σύμφωνα με το πρότυπο ASME B16.9 δηλώνονται τόσο σε μονάδες SI (μετρικές) όσο και σε μονάδες συνηθισμένης χρήσης των ΗΠΑ.
Πρότυπα αναφοράς
Δεν θεωρείται πρακτικό να προσδιορίζεται η συγκεκριμένη έκδοση κάθε προτύπου και προδιαγραφής στις μεμονωμένες αναφορές.
Προϊόν που έχει κατασκευαστεί σύμφωνα με προηγούμενη έκδοση των προδιαγραφόμενων προτύπων και σε όλες τις άλλες πτυχές συμμορφώνεται με το παρόν πρότυπο
θα θεωρηθεί ότι τηρήθηκε.
ΑΣΜΕ Β16.5: Φλάντζες σωλήνων και εξαρτήματα με φλάντζες: NPS 1·2 Μέσα από το πρότυπο NPS 24 Metric/Inch
ΑΣΜΕ Β16.25: Για τις άκρες συγκόλλησης με μύτη
ASME B31: Κώδικας για σωλήνες υπό πίεση
ΑΣΜΕ Β31.3: Διοχέτευση υδραυλικών αγωγών
ASME B36.10M, συγκολλημένοι και άψογοι σφυρηλατημένοι σωλήνες χάλυβα
ASME B36.19M, σωλήνες από ανοξείδωτο χάλυβα
Κώδικας ASME για λέβητες και δοχεία υπό πίεση
ASTM A234/A234M-17, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:
Υπηρεσία με μέτρια και υψηλή θερμοκρασία
ASTM A403/A403M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από αυστηνικό ανοξείδωτο χάλυβα
ASTM A420/A420M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:
Υπηρεσία χαμηλής θερμοκρασίας
ASTM A815/A815M-14e1, Προδιαγραφή για σφυρηλατημένα φερριτικά, φερριτικά/αυστεντικά και μαρτενσιτικά σωλήνες από ανοξείδωτο χάλυβα
ASTM A960/A960M-16a, Προδιαγραφή κοινών απαιτήσεων για εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα
ASTM E29-13, Πρακτική για τη χρήση σημαντικών ψηφίων στα δεδομένα δοκιμής για τον προσδιορισμό της συμμόρφωσης με τις προδιαγραφές
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Για άλλα υλικά μετάλλων (αλουμίνιο, τιτάνιο, νικέλιο και κράμα).
Γενικές ερωτήσεις/ Ερωτήσεις και απαντήσεις πελατών
Ε: Ο πελάτης ζήτησε εξαρτήματα συγκόλλησης με μύτη στο A105:
Α: Το πιο συνηθισμένο υλικό προσαρμογής σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών
Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως ένα A105 ή A106 πριονιστικό συγκόλλημα A106 Gr.B είναι για το επίπεδο σωλήνα.
Τα εξαρτήματα A234WPB κατασκευάζονται από σωλήνες A106GR.B. Το A105 είναι ένα υλικό από μπάρα που σφυρηλατείται σε
να είναι Υψηλής πίεσης εξαρτήματα ή φλάντζες
Ε: Οι πελάτες ζητούν ενιοποιημένα σκεύη ζυγής με μύτη:
Α: Αυτή είναι επίσης μια παρανόηση, δεδομένου ότι οι φλάντζες είναι διαθέσιμες σε A105 και A105 N, όπου το N σημαίνει κανονισμένο.
Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως το A234WPBN.
Αυτό το φυσιολογικό θερμική επεξεργασία διαδικασία έγινε, ειδικά για τους αγκώνες και τα δάχτυλα πελάτης που χρειάζονται
Οι κανονικοποιημένοι σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί
Ε: Ο πελάτης ξεχνά να αναφέρει το χρονοδιάγραμμα του σωλήνα:
Α: Τα εξαρτήματα Buttweld πωλούνται ανά μέγεθος σωλήνα, αλλά το πρόγραμμα σωλήνων πρέπει να προσδιορίζεται ώστε να ταιριάζει με την ταυτότητα του εξαρτήματος σε
Εάν δεν αναφέρεται χρονοδιάγραμμα, θα υποθέσουμε ότι ζητείται ένα τείχος πρότυπο.
Ε; Ο πελάτης ξεχνά να αναφέρει συγκολλημένο ή αδιάβροχο ελαστικό συγκόλλημα:
Α: Τα εξαρτήματα συγκόλλησης μπότ είναι διαθέσιμα τόσο σε συγκόλληση όσο και σε συναρμολόγηση χωρίς συγκόλληση.
Η διαμόρφωση των σωλήνων με αδιάβροχο χάλυβα είναι συνήθως πιο ακριβή.
Οι συγκολλημένοι σωλήνες κατασκευάζονται από συγκολλημένο χάλυβα άνθρακα ή
Διατίθενται σε μεγέθη από 1⁄2 ̊ έως 72 ̊ και είναι πιο προσιτά από τα αδιάβροχα εξαρτήματα.
Ε: Τι σημαίνει σύντομη ακτίνα (SR) ή μεγάλη ακτίνα (LR);
Α: Θα ακούσετε συχνά SR45 αγκώνα ή LR45 αγκώνα.
για την αλλαγή της κατεύθυνσης της ροής.Ένας μακρύς ακτίνας αγκώνα (LR 90 αγκώνα ή LR 45 αγκώνα) θα έχει μια καμπύλη σωλήνα που
Έτσι, ένα 6 ιντσών LR 90 έχει ακτίνα κάμψης που είναι 1,5x ονομαστικό μέγεθος σωλήνα.
Ένας σύντομος ακτίνας αγκώνα (SR45 ή SR90) έχει μια καμπύλη σωλήνα που είναι ίσο με το μέγεθος της ρύθμισης, έτσι ώστε ένα 6 ′′ SR 45
έχει ακτίνα κάμψης 6 ̊ ονομαστικού μεγέθους σωλήνα.
Ε: Τι είναι ένα 3R ή 3D τοποθέτηση σωλήνα αγκώνα;
Α: Πρώτον, οι όροι 3R ή 3D χρησιμοποιούνται ως συνώνυμα.
3 φορές το ονομαστικό μέγεθος του σωλήνα.
Υπηρεσία DEYE PIPING COMPANY
1Τεχνική υποστήριξη
2- Έλεγχος ποιότητας πρώτης ύλης.
3- Επιθεώρηση κατά τη διάρκεια της παραγωγής.
4Τελική δοκιμή περιλαμβάνει επιφάνεια, διάσταση, δοκιμή PT, δοκιμή RT, δοκιμή υπερήχων
5. Έκθεση δοκιμής κάθε αποστολής
4. Ευέλικτοι όροι παράδοσης. EXW FOB CIF CFR DDP DDU
5Ευέλικτοι τρόποι πληρωμής: LC. TT. DP
6Προσαρμοσμένο πακέτο περιλαμβάνει λογότυπο.
7. 18 μήνες Εγγύηση ποιότητας.
9- Αντικατάσταση δωρεάν με αεροπορικό μέσο σε περίπτωση που διαπιστωθεί κάποιο σφάλμα
10. 24 ώρες για την απάντηση στις ερωτήσεις σας
Συνιστώμενα προϊόντα
