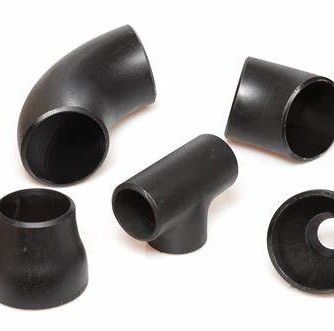

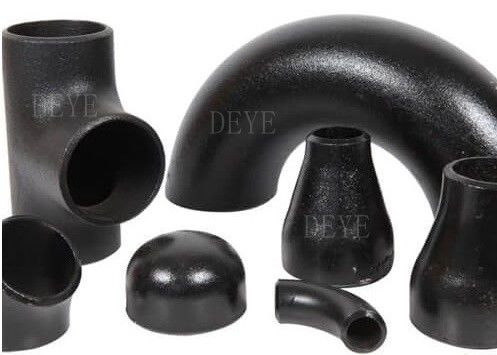

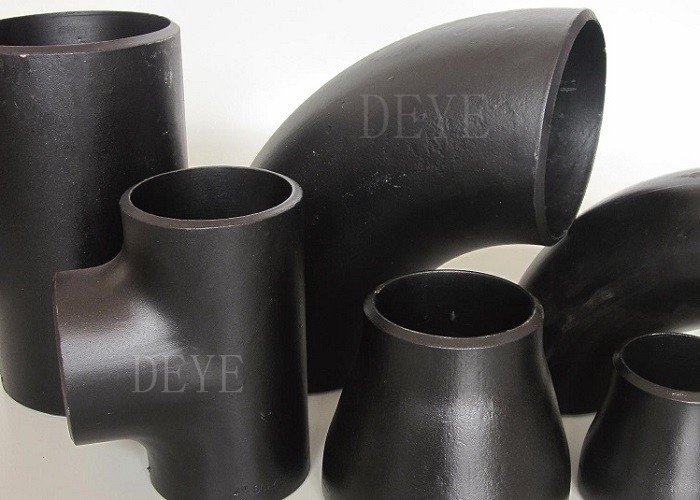

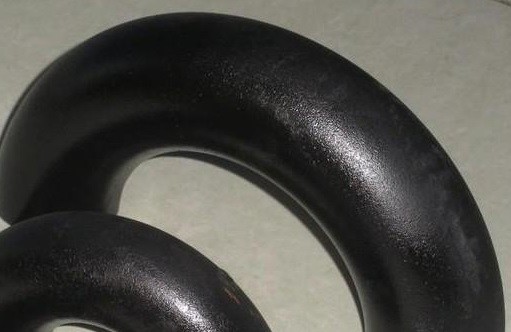

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80

  • A234 WPB Mild Carbon Steel Pipe Fittings With SCH40 SCH80
  • A234 WPB Mild Carbon Steel Pipe Fittings With SCH40 SCH80
  • A234 WPB Mild Carbon Steel Pipe Fittings With SCH40 SCH80
  • A234 WPB Mild Carbon Steel Pipe Fittings With SCH40 SCH80
Τόπος καταγωγής Κίνα
Μάρκα DEYE
Πιστοποίηση ISO9001:2015 PED
Αριθμό μοντέλου Pf-γράμμα τ-C10
Document Product Brochure PDF
Ποσότητα παραγγελίας min 10pcs
Τιμή USD0.58-USD100 for seamless fittings
Συσκευασία λεπτομέρειες Πτυχή-ξύλινες περιπτώσεις, παλέτες, χαρτοκιβώτια
Χρόνος παράδοσης 5-8 ημέρες για τα στοιχεία αποθεμάτων
Όροι πληρωμής Λ/Κ, Τ/Τ, D/P

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

ΣΚΑΥΠΕ: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος ΑΣΜΕ ANSI DIN GOST MSS SP 44 Υλικό Α234WPB, WP11, WP22, WPC, P9, P11, A420WPL6
Δάχος SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS Μέγεθος 1/2» - 72»
Τύποι Εγκλωβίες, ελαττωματικά, ελαττωματικά, καπάκια, άκρες κορφών, καπάκια Σύνδεση Ζυγισμένη με μπότα BW Ζυγισμένη με μπότα
Επιφάνεια Μαύρο χρώμα, χρώμα εξαφάνισης, αντιτριβικό λάδι, αμμοπλαστικό
Επισημαίνω

Εφοδιασμοί σωλήνων από χαλύβδινο χάλυβα

,

sch40 τοποθετήσεις σωληνώσεων χάλυβα άνθρακα

,

Εφοδιασμοί σωλήνων άνθρακα Α234
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80

Τα ελαστικά σωληνώσεων με συγκόλληση βυθού είναι σχεδιασμένα σύμφωνα με την προδιαγραφή ASME B16.9 που εφαρμόζεται σε αγωγούς βιομηχανικής κατασκευής.

Συμπεριλαμβανομένων των αγκώνων, των ελαχίων, των σταυρών, των καπάκων, των μειωτικών, των τερμάτων των κορμών κλπ.Τα εξαρτήματα σωλήνων χωρίς συγκόλληση με βούτυρο κατασκευάζονται από

Χωρίς ραφές σωλήνες και σωλήνες με θερμή ή κρύα ακροβίαση, σχηματισμό και επεξεργασία.

Τα σιδερένια εξαρτήματα με σιδερένιο σίδερο μεγάλου μεγέθους κατασκευάζονται από σιδερένιο σίδερο, το οποίο σχηματίζεται σε μισά κέλυφος ή τμήματα και στη συνέχεια συγκολλείται στις ραφές.Εξετάσεις ακτινογραφίας 100%

Πληροφορίες για το προϊόν/Περιγραφή του προϊόντος/Βασικές πληροφορίες/Προδιαγραφές

Πρότυπα παραγωγής

ΑΣΜΕ Β16.9 Εργοστάσια κατασκευής σφυρηλατημένων εξαρτημάτων
ΑΣΜΕ Β16.25 Τελειώνει το σίδερο
ΑΣΜΕ Β16.28 Σιδηρουργικά ατσάλινα αγκώνια μικρής ακτίνας
MSS SP-43 Τεχνουργημένα και κατασκευασμένα εξαρτήματα συγκόλλησης για χαμηλής πίεσης, ανθεκτικές στη διάβρωση
ΑΣTM A403 ∙ ASME SA403 Τυπική προδιαγραφή για σφυρηλατημένα εξαρτήματα σωληνώσεων από αυστενίτικο ανοξείδωτο χάλυβα

Λεπτομέρειες προδιαγραφών

Ονομασία του προϊόντος ANSI B16.9 Σωλήνες από ανθρακικό χάλυβα που συγκολλούνται με μύτη Εναρμόδιο τύπου χωρίς συγκόλληση ή τύπου συγκόλλησης
Τύποι LR 90° Κλωβούς, SR 90° Κλωβός, 45° LR αγκώνα, 22.5LR Αγκώνα, 80° Επιστροφές, Στροφές, Μείωση του Αγκώνα, ευθεία Tee, ίση Tee, Con. Μείωση, Ecc. μειώτες, Y tees, καπάκια, Stub Ends,Μακρό και σύντομο άκρο της αρθρίτιδας του ποδιού
Μέγεθος 1/2"-72" Χωρίς συγκόλληση αγκώνα (1/2′′ ′′24′′), ERW / συγκολλημένο / κατασκευασμένο αγκώνα (1/2′′ ′′72′′)
Δάχος τοίχου Δύναμη εκτέλεσης των απαιτήσεων για τη συμμόρφωση με την παρούσα οδηγία
Τεχνική Αξιολόγηση των επιπτώσεων της παρακολούθησης και της εκτίμησης της χρήσης25,ASME B16.9,
ΔΕΔ B2311-1997/2312, ΔΕΔ B2311/B2312, DIN 2605-1/2617/2615,
GB 12459-99, EN πρότυπο κλπ.
Κατηγορία υλικού Χάλυβα άνθρακα: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91
12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70
ΣΤ37.0ΣΤ35.8ΣΤ37.2,ST35.4/8,ST42,ST45,ST52,ST52.4
STP G38,STP G42,STPT42,STPB42,STS42,STPT49,STS49
Ατσάλι από ανοξείδωτο χάλυβα 304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501
Επιφάνεια Μαύρη μπογιά, βερνίκι, λάδι κατά της σκουριάς, ζεστό, κρύο, 3PE, κλπ.
Πακέτο μεταφοράς Πλαστική ταινία, ξύλινη θήκη, ξύλινη παλέτα, ή ανάλογα με τα αιτήματα των πελατών

Τεχνολογία/Χάρτης τεχνικών στοιχείων

Κατάλογος πάχους για σωληνώματα ANSI B16.9

Μονάδα: mm

Εθνικό ΕΣΠ Εξωτερικός διμέτρος Διαφορετικό πάχος με ανοχή +12,5%
ΣΧ20 Sch30 ΕΜΣ Sch40 Sch60 XS Sch80 Σλ20 Sch160 ΧΧΣ
1/8 10. 3 Επικεφαλής Επικεφαλής 1. 73 1. 73 Επικεφαλής 2. 41 2. 41 Επικεφαλής Επικεφαλής Επικεφαλής
1/4 13. 7 Επικεφαλής Επικεφαλής 2. 24 2. 24 Επικεφαλής 3. 02 3. 02 Επικεφαλής Επικεφαλής Επικεφαλής
3/8 17. 1 Επικεφαλής Επικεφαλής 2. 31 2. 31 Επικεφαλής 3. 20 3. 20 Επικεφαλής Επικεφαλής Επικεφαλής
1/2 21. 3 Επικεφαλής Επικεφαλής 2. 77 2. 77 Επικεφαλής 3. 73 3. 73 Επικεφαλής 4. 78 7. 47
3/4 26. 7 Επικεφαλής Επικεφαλής 2. 87 2. 87 Επικεφαλής 3. 91 3. 91 Επικεφαλής 5. 56 7. 82
1 33.4 Επικεφαλής Επικεφαλής 3. 38 3. 38 Επικεφαλής 4. 55 4. 55 Επικεφαλής 6. 35 9. 09
1 1/4 42. 2 Επικεφαλής Επικεφαλής 3. 56 3. 56 Επικεφαλής 4. 85 4. 85 Επικεφαλής 6. 35 9. 70
1 1/2 48. 3 Επικεφαλής Επικεφαλής 3. 68 3. 68 Επικεφαλής 5. 08 5. 08 Επικεφαλής 7. 14 10. 15
2 60. 3 Επικεφαλής Επικεφαλής 3. 91 3. 91 Επικεφαλής 5. 54 5. 54 Επικεφαλής 8. 74 11. 07
Δύο και μισό 73. 0 Επικεφαλής Επικεφαλής 5. 16 5. 16 Επικεφαλής 7. 01 7.01 Επικεφαλής 9. 53 14. 02
3 88. 9 Επικεφαλής Επικεφαλής 5. 49 5. 49 Επικεφαλής 7. 62 7. 62 Επικεφαλής 11. 13 15. 24
3 1/2 101. 6 Επικεφαλής Επικεφαλής 5. 74 5. 74 Επικεφαλής 8. 08 8. 08 Επικεφαλής Επικεφαλής Επικεφαλής
4 114. 3 Επικεφαλής Επικεφαλής 6.02 6. 02 Επικεφαλής 8. 56 8. 56 11. 13 13. 49 17. 12
5 141. 3 Επικεφαλής Επικεφαλής 6. 55 6. 55 Επικεφαλής 9. 53 9. 53 12. 70 15. 88 19. 05
6 168. 3 Επικεφαλής Επικεφαλής 7. 11 7. 11 Επικεφαλής 10. 97 10. 97 14. 27 18. 26 21.95
8 219. 1 6. 35 7. 04 8. 18 8. 18 10. 31 12. 70 12. 70 18. 26 23. 01 22.23
10 273. 1 6. 35 7. 80 9. 27 9.27 12. 70 12. 70 15. 09 21. 44 28. 58 25. 40
12 323.9 6. 35 8. 38 9. 53 10. 31 14. 27 12. 70 17. 48 25. 40 33. 32 25. 40
14 355. 6 7. 92 9. 53 9. 53 11. 13 15. 09 12. 70 19. 05 27. 79 35. 71 Επικεφαλής
16 406. 4 7. 92 9. 53 9. 53 12. 70 16. 66 12. 70 21. 44 30. 96 40. 49 Επικεφαλής
18 457. 2 7. 92 11. 13 9. 53 14. 27 19. 05 12. 70 23. 83 34. 96 45. 24 Επικεφαλής
20 508. 0 9. 53 12. 70 9. 53 15. 09 20. 62 12. 70 26. 19 38. 10 50. 01 Επικεφαλής
22 558. 8 9. 53 12. 70 9. 53 Επικεφαλής 22. 23 12. 70 28. 58 41. 28 53. 98 Επικεφαλής
24 609. 6 9. 53 14. 27 9. 53 17. 48 24. 61 12. 70 30. 96 46. 02 59. 54 Επικεφαλής
26 660.4 12. 70 Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
28 711.2 12. 70 15. 88 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
30 762. 0 12. 70 15. 88 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
32 812. 8 12. 70 15. 88 9. 53 17. 48 Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
34 863. 6 12. 70 15. 88 9. 53 17. 48 Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
36 914. 4 12. 70 15. 88 9. 53 17. 48 Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
38 965.2 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
40 1016. 0 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
42 1066. 8 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
44 1117. 6 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
46 1168.4 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
48 1219. 2 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής

Κατάλογος διαστάσεων

Πίνακας 1 Διαστάσεις αγκώνων μεγάλης ακτίνας

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 0

Γενική ΣΗΜΕΙΩΣΗ: Όλες οι διαστάσεις είναι σε χιλιοστά.

Κανονικό μέγεθος σωλήνα (NPS) Εξωτερική διάμετρος στο Bevel 90 μοίρες Κόντες, Α 45 μοίρες Κόντες, Β
1/2 21.3 38 16
3/4 26.7 38 19
1 33.4 38 22
1 1/4 42.2 48 25
1 1/2 48.3 57 29
2 60.3 76 35
Δύο και μισό 73.0 95 44
3 88.9 114 51
3 1/2 101.6 133 57
4 114.3 152 64
5 141.3 190 79
6 168.3 229 95
8 219.1 305 127
10 273.0 381 159
12 323.8 457 190
14 355.6 533 222
16 406.4 610 254
18 457.0 686 286
20 508.0 762 318
22 559.0 838 343
24 610.0 914 381
26 660.0 991 406
28 711.0 1 067 438
30 762.0 1 143 470
32 813.0 1 219 502
34 864.0 1 295 533
36 914.0 1 372 565
38 965.0 1 448 600
40 - 1016 δολάρια.0 1 524 632
42 1067.0 1 600 660
44 118.0 1 676 695
46 1 168.0 1 753 727
48 - 1 219.0 1 829 759

Πίνακας 2 Διάμετροι μειωτικού αγκώνα μεγάλης ακτίνας

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 1

Ονομαστικό μέγεθος σωλήνα (NPS) Εξωτερική διάμετρος στο Bevel Από το κέντρο ως το τέλος, Α. Ονομαστικό μέγεθος σωλήνα (NPS) Εξωτερική διάμετρος στο Bevel Από το κέντρο ως το τέλος, Α.
Μεγάλο τέλος Μικρό τέλος Μεγάλο τέλος Μικρό τέλος
2 x1-1/2 ίντσες 60.3 48.3 76 10 x 8 273.0 219.1 381
2 x 1-1/4" 60.3 42.2 76 10 x 6 273.0 168.3 381
2 x 1" 60.3 33.4 76 10 x 5 273.0 141.3 381
2-1/2 x 2" 73.0 60.3 95 12 x 10 323.8 273.0 457
2-1/2X 1-1/2 " 73.0 48.3 95 12 x 8 323.8 219.1 457
2-1/2 x 1-1/4 ′′ 73.0 42.2 95 12 x 6 323.8 168.3 457
3 x 2 1/2 ιντσών 88.9 73.0 114 14 x 12 355.6 323.8 533
3x2" 88.9 60.3 114 14 × 10 355.6 273.0 533
3 x 1-1/2′′ 88.9 48.3 114 14 x 8 355.6 219.1 533
3-1/2x 3" 101.6 88.9 133 16 x 14 406.4 355.6 610
3-1/2 x 2-1/2 ′′ 101.6 73.0 133 16 x 12 406.4 323.8 610
3-1/2 x 2" 101.6 60.3 133 16 x 10 406.4 273.0 610
4 x 3 1/2 ιντσών 114.3 101.6 152 18 x 16 457.0 406.4 686
4x3" 114.3 88.9 152 18 x 14 457.0 355.6 686
4 x 2-1/2 ιντσών 114.3 73.0 152 18 x 12 457.0 323.8 686
4X2" 114.3 60.3 152 18 x 10 457.0 273.0 686
5x4" 141.3 114.3 190 20 x 18 508.0 457.0 762
5 x 3 1/2 ιντσών 141.3 101.6 190 20 x 16 508.0 406.4 762
5X3" 141.3 88.9 190 20 x 14 508.0 355.6 762
5 x 2-1/2 ίντσες 141.3 73.0 190 20 x 12 508.0 323.8 762
　 　 　 　 20 x 10 508.0 273.0 762
6x5" 168.3 141.3 229 　 　 　 　
6X4" 168.3 114.3 229 24 x 22 610.0 559.0 914
6 x 3 1/2 ιντσών 168.3 101.6 229 24 x 20 610.0 508.0 914
6x3" 168.3 88.9 229 24 x 18 610.0 457.0 914
　 　 　 　 24 x 16 610.0 406.4 914
8X6" 219.1 168.3 305 24 × 14 610.0 355.6 914
8X5" 219.1 141.3 305 24 x 12 610.0 323.8 914
8X4" 219.1 114.3 305 • •· • - • •. • - Ναι.

Πίνακας 3 Διαστάσεις μακράς ακτίνας επιστρέφει Πίνακας 4 Διαστάσεις κοντών ακτίνων αγκώνων

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 2 Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 3

Ονομαστικό μέγεθος σωλήνα NPS Εξωτερική διάμετρος στο Bevel Κέντρο προς Κέντρο Πίσω στο πρόσωπο Ονομαστικό μέγεθος σωλήνα Εξωτερική διάμετρος στο Bevel Από το κέντρο ως το τέλος.
Κ (NPS) Α
1/2 21.3 76 48 　 　 　
3/4 26.7 76 51 　 　 　
1 33.4 76 56 1 33.4 25
1 1/4 42.2 95 70 1 1/4 42.2 32
1 1/2 48.3 114 83 1 1/2 48.3 38
2 60.3 152 106 2 60.3 51
Δύο και μισό 73.0 190 132 Δύο και μισό 73.0 64
3 88.9 229 159 3 88.9 76
3 1/2 101.6 267 184 3 1/2 101.6 89
4 114.3 305 210 4 114.3 102
5 141.3 381 262 5 141.3 127
6 168.3 457 313 6 168.3 152
8 219.1 610 414 8 219.1 203
10 273.0 762 518 10 273.0 254
12 323.8 914 619 12 323.8 305
14 355.6 1 067 711 14 355.6 356
16 406.4 1 219 813 16 406.4 406
18 457.0 1 372 914 18 457.0 457
20 508.0 1 524 1 016 20 508.0 508
22 559.0 1 676 1 118 22 559.0 559
24 610.0 1 829 1 219 24 610.0 610

Πίνακας 5 Διαστάσεις μικρής ακτίνας 180 μοιρών Επιστροφές Πίνακας 6 Διαστάσεις 3D Κόντου Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 4 Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 5

Ονομαστικό μέγεθος σωλήνα Εξωτερική διάμετρος Κέντρο προς Κέντρο Πίσω στο πρόσωπο Μέγεθος σωλήνα Εξωτερική διάμετρος 90 μοίρες Κόντες 45 μοίρες Κόντες
(NPS) 　 0 Κ (NPS) στο Bevel Α Β
1 33.4 51 41 3/4 26.7 57 24
1-1/4" 42.2 64 52 1 33.4 76 31
1-1/2 ίντσες 48.3 76 62 1 1/4 42.2 95 39
2 60.3 102 81 1 1/2 48.3 114 47
2-1/2 ίντσες 73.0 127 100 2 60.3 152 63
3 88.9 152 121 Δύο και μισό 73.0 190 79
3-1/2 ίντσες 101.6 178 140 3 88.9 229 95
4 114.3 203 159 3 1/2 101.6 267 111
5 141.3 254 197 4 114.3 305 127
6 168.3 305 237 5 141.3 381 157
8 219.1 406 313 6 168.3 457 189
10 273.0 508 391 8 219.1 610 252
12 323.8 610 467 10 273.0 762 316
14 355.6 711 533 12 323.8 914 378
16 406.4 813 610 14 355.6 1 067 441
18 457.0 914 686 16 406.4 1 219 505
20 508.0 1 016 762 18 457.0 1 372 568
22 559.0 1 118 838 20 508.0 1 524 632
24 610.0 1 219 914 22 559.0 1 676 694
Γενικές σημειώσεις:Όλες οι διαστάσεις είναι σε χιλιοστά. 24 610.0 1 829 757
26 660.0 1 981 821
28 Στις 7:00.0 2 134 883
30 762.0 2 286 964
32 813.0 2 438 1 010
34 864.0 2 591 1 073
36 914.0 2 743 1 135
38 965.0 2 896 1 200
40 - 1016 δολάρια.0 3 048 1 264
42 1067.0 3 200 1 326
44 118.0 3 353 1 389
46 1 168.0 3 505 1 453
48 - 1 219.0 3 658 1 516

Διάμετροι των ίσων τσίπρων και των σταυρών

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 6

Ονομαστικό μέγεθος σωλήνα (NPS) Εξωτερική διάμετρος στο Bevel Από το κέντρο ως το τέλος
Τρέξε, Σ. Εκκίνηση, M [Σημειώσεις 1 και 2]
72 21.3 25 25
% 26.7 29 29
1 33.4 38 38
174 42.2 48 48
i72 48.3 57 57
2 60.3 64 64
272 73.0 76 76
3 88.9 86 86
372 101.6 95 95
4 114.3 105 105
5 141.3 124 124
6 168.3 143 143
8 219.1 178 178
10 273.0 216 216
12 323.8 254 254
14 355.6 279 279
16 406.4 305 305
18 457.0 343 343
20 508.0 381 381
22 559.0 419 419
24 610.0 432 432
26 660.0 495 495
28 711.0 521 521
30 762.0 559 559
32 813.0 597 597
34 864.0 635 635
36 914.0 673 673
38 965.0 711 711
40 - 1016 δολάρια.0 749 749
42 1067.0 762 711
44 118.0 813 762
46 1 168.0 851 800
48 - 1 219.0 889 838

Μέγεθος της μείωσης των τιμών εξόδου και της μείωσης των διασταυρώσεων εξόδου

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 7

Ονομαστικό μέγεθος σωλήνα (NPS) Εξωτερική διάμετρος στο Bevel Από το κέντρο ως το τέλος Ονομαστικό μέγεθος σωλήνα (NPS) Εξωτερική διάμετρος στο Bevel Από το κέντρο ως το τέλος
Τρέξε, Σ. Εκκρεμότητα, M [Σημείωση (1) ] Τρέξε, Σ. Εκκρεμότητα, M [Σημείωση (1) ]
Τρέξτε! Αποκλεισμός Τρέξτε! Αποκλεισμός
1/2 x 1/2 x 3/8 21.3 17.3 25 25 4 x 4 x 3-1/2 114.3 101.6 105 102
1/2 x1/2 x1/4 21.3 13.7 25 25 4x4x3 114.3 88.9 105 98
3/4 x 3/4 x 1/2 26.7 21.3 29 29 4 × 4 × 2-1/2 114.3 73.0 105 95
3/4 x 3/4 x 3/8 26.7 17.3 29 29 4x4x2 114.3 60.3 105 89
1 x 1 x 3/4 33.4 26.7 38 38 4 x 4 x 1-1/2 114.3 48.3 105 86
1 x 1 x 1/2 33.4 21.3 38 38 　 　 　 　 　
　 　 　 　 　 5X5X4 141.3 114.3 124 117
1-1/4 x 1-1/4 x 1 42.2 33.4 48 48 5 x 5 x 3 1/2 141.3 101.6 124 114
1-1/4 x 1-1/4 x 3/4 42.2 26.7 48 48 5X5X3 141.3 88.9 124 111
1-1/4 x 1-1/4 x 1/2 42.2 21.3 48 48 5 × 5 × 2-1/2 141.3 73.0 124 108
　 　 　 　 　 5X5X2 141.3 60.3 124 105
1-1/2 x1-1/2 x 1-1/4 48.3 42.2 57 57 6X6X5 168.3 141.3 143 137
1-1/2 x1-1/2 x 1 48.3 33.4 57 57 6x6x4 168.3 114.3 143 130
1-1/2 x1-1/2 x3/4 48.3 26.7 57 57 6 x 6 x 3-1/2 168.3 101.6 143 127
1-1/2 x1-1/2 x 1/2 48.3 21.3 57 57 6x6x3 168.3 88.9 143 124
　 　 　 　 　 6 x 6 x 2-1/2 168.3 73.0 143 121
2 x 2 x 1-1/2 60.3 48.3 64 60 　 　 　 　 　
2 x 2 x 1-1/4 60.3 42.2 64 57 8x8x6 219.1 168.3 178 168
2 × 2 × 1 60.3 33.4 64 51 8x8x5 219.1 141.3 178 162
2 x 2 x 3/4 60.3 26.7 64 44 8X8X4 219.1 114.3 178 156
　 　 　 　 　 8 x 8 x 3-1/2 219.1 101.6 178 152
2-1/2 X 2-1/2 X 2 73.0 60.3 76 70 　 　 　 　 　
2-1/2 Χ 2-1/2 Χ 1-1/2 73.0 48.3 76 67 10 x 10 x 8 273.0 219.1 216 203
2-1/2 Χ 2-1/2 Χ 1-1/4 73.0 42.2 76 64 10 x 10 x 6 273.0 168.3 216 194
2-1/2 X 2-1/2 X 1 73.0 33.4 76 57 10 x 10 x 5 273.0 141.3 216 191
　 　 　 　 　 10 x 10 x 4 273.0 114.3 216 184
3 x 3 x 2-1/2 88.9 73.0 86 83 12 x 12 x 10 323.8 273.0 254 241
3x3x2 88.9 60.3 86 76 12 x 12 x 8 323.8 219.1 254 229
3 x 3 x 1-1/2 88.9 48.3 86 73 12 × 12 × 6 323.8 168.3 254 219
3 x 3 x 1-1/4 88.9 42.2 86 70 12 x 12 x 5 323.8 141.3 254 216
3-1/2 x 3-1/2 x 3 101.6 88.9 95 92 14 × 14 × 12 355.6 323.8 279 270
3-1/2 x 3-1/2 x 2-1/2 101.6 73.0 95 89 14 × 14 × 10 355.6 273.0 279 257
3-1/2 x 3-1/2 x 2 101.6 60.3 95 83 14 × 14 × 8 355.6 219.1 279 248
3-1/2 x 3-1/2 x 1-1/2 101.6 48.3 95 79 14 x 14 x 6 355.6 168.3 279 238

Μέγεθος (NPS) Εξωτερική διάμετρος στο Bevel Από το Κέντρο μέχρι τα Τέλη Ονομαστικό μέγεθος σωλήνα (NPS) Εξωτερική διάμετρος στο Bevel Από το Κέντρο μέχρι τα Τέλη
Τρέξτε! Αποκλεισμός Τρέξε, Σ. Εκκρεμότητα, M [Σημείωση (1) ] Τρέξτε! Αποκλεισμός Τρέξε, Σ. Εκκρεμότητα, M [Σημείωση (1) ]
16 x 14 406.4 355.6 305 305 28 × 28 × 26 711 660.0 521 521
16 x 12 406.4 323.8 305 295 28 × 28 × 24 711 610.0 521 508
16 x 10 406.4 273.0 305 283 28 x 28 x 22 711 559.0 521 495
16 x 8 406.4 219.1 305 273 28 x 28 x 20 711 508.0 521 483
16 x 6 406.4 168.3 305 264 　 　 　 　 　
　 　 　 　 　 28 × 28 × 18 711 457.0 521 470
18 x 16 457.0 406.4 343 330 28 × 28 × 16 711 406.4 521 457
18 x 14 457.0 355.6 343 330 28 x 28 x 14 711 355.6 521 457
18 x 12 457.0 323.8 343 321 28 × 28 × 12 711 323.8 521 448
18 x 10 457.0 273.0 343 308 　 　 　 　 　
18 x 8 457.0 219.1 343 298 30 X 30 X 28 762 711.0 559 546
　 　 　 　 　 30 x 30 x 26 762 660.0 559 546
20 x 18 508.0 457.0 381 368 30 x 30 x 24 762 610.0 559 533
20 x 16 508.0 406.4 381 356 30 x 30 x 22 762 559.0 559 521
20 x 14 508.0 355.6 381 356 30 x 30 x 20 762 508.0 559 508
20 x 12 508.0 323.8 381 346 　 　 　 　 　
20 x 10 508.0 273.0 381 333 30 x 30 x 18 762 457.0 559 495
20 x 8 508.0 219.1 381 324 30 x 30 x 16 762 406.4 559 483
　 　 　 　 　 30 x 30 x 14 762 355.6 559 483
22 x 20 559.0 508.0 419 406 30 x 30 x 12 762 323.8 559 473
22 x 18 559.0 457.0 419 394 30 x 30 x 10 762 273.0 559 460
22 x 16 559.0 406.4 419 381 　 　 　 　 　
22 × 14 559.0 355.6 419 381 32 x 32 x 30 813 762.0 597 584
22 x 12 559.0 323.8 419 371 32 × 32 × 28 813 711.0 597 572
22 x 10 559.0 273.0 419 359 32 × 32 × 26 813 660.0 597 572
　 　 　 　 　 32 x 32 x 24 813 610.0 597 559
24 × 22 610.0 559.0 432 432 　 　 　 　 　
24 × 20 610.0 508.0 432 432 32 × 32 × 22 813 559.0 597 546
24 x 18 610.0 457.0 432 419 32 × 32 × 20 813 508.0 597 533
　 　 　 　 　 32 × 32 × 18 813 457.0 597 521
24 × 16 610.0 406.4 432 406 32 x 32 x 16 813 406.4 597 508
24 × 14 610.0 355.6 432 406 32 × 32 × 14 813 355.6 597 508
24 x 12 610.0 323.8 432 397 　 　 　 　 　
24 x 10 610.0 273.0 432 384 34 x 34 x 32 864 813.0 635 622
　 　 　 　 　 34 x 34 x 30 864 762.0 635 610
26 × 24 660.0 610.0 495 483 34 x 34 x 28 864 711.0 635 597
26 x 22 660.0 559.0 495 470 34 x 34 x 26 864 660.0 635 597
26 x 20 660.0 508.0 495 457 　 　 　 　 　
　 　 　 　 　 34 x 34 x 24 864 610.0 635 584
26 x 18 660.0 457.0 495 444 34 x 34 x 22 864 559.0 635 572
26 x 16 660.0 406.4 495 432 34 x 34 x 20 864 508.0 635 559
26 x 14 660.0 355.6 495 432 34 x 34 x 18 864 457.0 635 546
26 x 12 660.0 323.8 495 422 34 x 34 x 16 864 406.4 635 533

Εφαρμογή/Χρήση

Αγωγός υγρών χαμηλής και μεσαίας πίεσης, λέβητα, βιομηχανία πετρελαίου και φυσικού αερίου, γεωτρήσεις, χημική βιομηχανία,

Ηλεκτρική βιομηχανία, ναυπηγική βιομηχανία, εξοπλισμός λιπασμάτων και αγωγών, κατασκευές, πετροχημικές, φαρμακευτικές βιομηχανίες κλπ.

Προδιαγραφή υλικού

Ονομασία: A 234/A 234M ¥ 05 Τεχνική προδιαγραφή για σωληνώματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για
Υπηρεσία με μέτρια και υψηλή θερμοκρασία

Η παρούσα προδιαγραφή καλύπτει τα εξαρτήματα από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα χωρίς συγκόλληση και συγκολλημένες κατασκευές που καλύπτονται από
από την τελευταία αναθεώρηση της ASME B16.9, Β16.11, MSS SP-79 και MSS SP-95.
Εγκατασκευές που διαφέρουν από αυτές των προδιαγραφών ASME και
Τα πρότυπα MSS πρέπει να παρέχονται σύμφωνα με την συμπληρωματική απαίτηση S58 της προδιαγραφής A 960.

Χημικές απαιτήσεις (σύνθεση, %)

Αξία και υλικό Γ Μ Π S Σιλικόνη Χρωμικό Μολυβδένιο Νικέλιο Χάλυβα
WPBΒ,Γ,D,Ε,F0.30 το πολύ. 0.29 ̇1.06 0.05 0.058 0.10 λεπτά 0.40 το πολύ. 0.15 το πολύ. 0.40 το πολύ. 0.40 το πολύ.
WPCΓ,D,Ε,F0.35 το πολύ. 0.29 ̇1.06 0.05 0.058 0.10 λεπτά 0.40 το πολύ. 0.15 το πολύ. 0.40 το πολύ. 0.40 το πολύ.
WP1 0.28 το πολύ. 0.30 ∙0.90 0.045 0.045 0.10 ∙0.50 . . . 0.44 ∙ 0.65. . . . . .
WP12 CL1, 0.05 ∙0.20 0.30 ∙0.80 0.045 0.045 0.60 το πολύ 0.80 ̇1.25 0.44 ∙ 0.65. . . . . .
WP12 CL2 　 　 　 　 　 　 　
WP11 CL1 0.05 ∙0.15 0.30 ∙0.60 0.03 0.03 0.50 ̇1.00 1.00 ∙1.50 0.44 ∙ 0.65. . . . . .
WP11 CL2, 0.05 ∙0.20 0.30 ∙0.80 0.04 0.04 0.50 ̇1.00 1.00 ∙1.50 0.44 ∙ 0.65. . . . . .
WP11 CL3 　 　 　 　 　 　 　
WP22 CL1, 0.05 ∙0.15 0.30 ∙0.60 0.04 0.04 0.50 το πολύ. 1.90 ∙2.60 0.87 ∙ 1.13. . . . . .
WP22 CL3 　 　 　 　 　 　 　
WP5 CL1, 0.15 το πολύ. 0.30 ∙0.60 0.04 0.03 0.50 το πολύ. 4.06.0 0.44 ∙ 0.65. . . . . .
WP5 CL3 　 　 　 　 　 　 　
WP9 CL1, 0.15 το πολύ. 0.30 ∙0.60 0.03 0.03 1.00 μέγιστο 8.0 ¢10.0 0.90 ̇ 1.10. . . . . .
WP9 CL3 WPR 　 　 　 　 　 　 　 　 　
0.20 το πολύ. 0.40 ̇1.06 0.045 0.05 . . . . . . . . . 1.60 ̇2.24 0.75 ̇1.25
WP91 0.08 ∙0.12 0.30 ∙0.60 0.02 0.01 0.20 ∙0.50 8.0 ∙9.5 0.85 ̇1.05 0.40 το πολύ. . . .
WP911 0.09 ∙0.13 0.30 ∙0.60 0.02 0.01 0.10 ∙0.50 8.5 ∙9.5 0.90 ̇1.10 0.40 το πολύ.

. .

Απαιτήσεις μηχανικής απόδοσης

　 WPC, 　 WP11 CL1, 　 WP11 CL3, 　
Αξία και σύμβολο σήμανσης WPB WP11 CL2, WP1 WP22 CL1, WPR WP22 CL3 WP91 WP911 WP12 CL1
WP12 CL2 WP5 CL1 WP5 CL3
　 　 　 　 WP9 CL1 　 WP9 CL3 　 　 　
Δυνατότητα τράβηξης, εύρος ksi [MPa] 60 ̊85 70 ̇ 95 55 ¢ 80 60 ̊85 63 ¢ 88 75 ¢ 100 85 ̇ 110 90· 120 60 ̊85
　 [415 ₹585] [485 ̇655] [380550] [415 ₹585] [435 ̇605] [520690] [585 ₹760] [620840] [415 ₹585]
Δυνατότητα απόδοσης, min, ksi [MPa] 35 [240] 40 [275] 30 [205] 30 [205] 46 [315] 45 [310] 60 [415] 64 [440] 32 [220]

(0,2% εκτόπιση ή 0,5% παράταση-υποφόρτωση)

 　 　 　 　 　 　

Διαδικασία παραγωγής

Διαδικασία σήμανσης αγκώνα και επαναεξοπλισμός

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 8

Επεξεργασία σχηματιστή ELBOW

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 9

Εργασία και εξοπλισμός

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 10

Εργασία και εξοπλισμός για τη μορφή μειωτή

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 11

Επεξεργασία και εξοπλισμός με άμμο

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 12

Διαδικασία κατεδάφισης

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 13Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 14

Εργαστήριο ζωγραφικής

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 15

Συσκευή για αποστολή

Α234 WPB Τεχνουργήματα σωλήνων από χαλύβδινο χάλυβα με SCH40 SCH80 16

Πρότυπα αναφοράς

Ειδικότητα της ASME B16.9 για τα συγκολλημένα υλικά επάνω από τα μύτη

Η προδιαγραφή ASME B16.9 έχει σχεδιαστεί για σιδερωμένα εξαρτήματα που χρησιμοποιούνται σε αγωγούς βιομηχανικής κατασκευής.

ε, σταυρό, καπάκι, μειωτή κλπ.

Τυπικό πεδίο εφαρμογής

Το πρότυπο περιλαμβάνει τις προδιαγραφές των NPS 1/2 έως NPS 48 (DN15-DN1200) κατασκευασμένων σε εργοστάσιο σφυρηλατημένων σωληνωμένων σωληνώσεων

συνολικές διαστάσεις, ονομαστικές ανοχές, μεθόδους δοκιμής και σήμανση.

Ειδικά εξαρτήματα

Τα ειδικά εξαρτήματα εδώ αναφέρονται σε ειδικά μεγέθη, σχήματα και ανοχές που συμφωνούνται μεταξύ αγοραστή και κατασκευαστή.

Τεχνουργημένα εξαρτήματα

Τα κατασκευασμένα πλάγια και άλλα εξαρτήματα από περιφερειακές ή διασταυρωτικές συγκόλλησεις θεωρούνται κατασκευές σωλήνων

δεν θα μπορούσε να εφαρμόσει αυτό το πρότυπο.

Οι μονάδες σύμφωνα με το πρότυπο ASME B16.9 δηλώνονται τόσο σε μονάδες SI (μετρικές) όσο και σε μονάδες συνηθισμένης χρήσης των ΗΠΑ.

Πρότυπα αναφοράς

Δεν θεωρείται πρακτικό να προσδιορίζεται η συγκεκριμένη έκδοση κάθε προτύπου και προδιαγραφής στις μεμονωμένες αναφορές.

Προϊόν που έχει κατασκευαστεί σύμφωνα με προηγούμενη έκδοση των προδιαγραφόμενων προτύπων και σε όλες τις άλλες πτυχές συμμορφώνεται με το παρόν πρότυπο

θα θεωρηθεί ότι τηρήθηκε.

ΑΣΜΕ Β16.5: Φλάντζες σωλήνων και εξαρτήματα με φλάντζες: NPS 1·2 Μέσα από το πρότυπο NPS 24 Metric/Inch

ΑΣΜΕ Β16.25: Για τις άκρες συγκόλλησης με μύτη

ASME B31: Κώδικας για σωλήνες υπό πίεση

ΑΣΜΕ Β31.3: Διοχέτευση υδραυλικών αγωγών

ASME B36.10M, συγκολλημένοι και άψογοι σφυρηλατημένοι σωλήνες χάλυβα

ASME B36.19M, σωλήνες από ανοξείδωτο χάλυβα

Κώδικας ASME για λέβητες και δοχεία υπό πίεση

ASTM A234/A234M-17, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:

Υπηρεσία με μέτρια και υψηλή θερμοκρασία

ASTM A403/A403M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από αυστηνικό ανοξείδωτο χάλυβα

ASTM A420/A420M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:

Υπηρεσία χαμηλής θερμοκρασίας

ASTM A815/A815M-14e1, Προδιαγραφή για σφυρηλατημένα φερριτικά, φερριτικά/αυστεντικά και μαρτενσιτικά σωλήνες από ανοξείδωτο χάλυβα

ASTM A960/A960M-16a, Προδιαγραφή κοινών απαιτήσεων για εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα

ASTM E29-13, Πρακτική για τη χρήση σημαντικών ψηφίων στα δεδομένα δοκιμής για τον προσδιορισμό της συμμόρφωσης με τις προδιαγραφές

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Για άλλα υλικά μετάλλων (αλουμίνιο, τιτάνιο, νικέλιο και κράμα).

Γενικές ερωτήσεις/ Ερωτήσεις και απαντήσεις πελατών

Ε: Ο πελάτης ζήτησε εξαρτήματα συγκόλλησης με μύτη στο A105:

Α: Το πιο συνηθισμένο υλικό προσαρμογής σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών

Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως ένα A105 ή A106 πριονιστικό συγκόλλημα A106 Gr.B είναι για το επίπεδο σωλήνα.

Τα εξαρτήματα A234WPB κατασκευάζονται από σωλήνες A106GR.B. Το A105 είναι ένα υλικό από μπάρα που σφυρηλατείται σε

να είναι Υψηλής πίεσης εξαρτήματα ή φλάντζες

Ε: Οι πελάτες ζητούν “ενιοποιημένα” σκεύη ζυγής με μύτη:

Α: Αυτή είναι επίσης μια παρανόηση, δεδομένου ότι οι φλάντζες είναι διαθέσιμες σε A105 και A105 N, όπου το N σημαίνει κανονισμένο.

Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως το A234WPBN.

Αυτό το φυσιολογικό θερμική επεξεργασία διαδικασία έγινε, ειδικά για τους αγκώνες και τα δάχτυλα πελάτης που χρειάζονται

Οι “κανονικοποιημένοι” σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί

Ε: Ο πελάτης ξεχνά να αναφέρει το χρονοδιάγραμμα του σωλήνα:

Α: Τα εξαρτήματα Buttweld πωλούνται ανά μέγεθος σωλήνα, αλλά το πρόγραμμα σωλήνων πρέπει να προσδιορίζεται ώστε να ταιριάζει με την ταυτότητα του εξαρτήματος σε

Εάν δεν αναφέρεται χρονοδιάγραμμα, θα υποθέσουμε ότι ζητείται ένα τείχος πρότυπο.

Ε; Ο πελάτης ξεχνά να αναφέρει συγκολλημένο ή αδιάβροχο ελαστικό συγκόλλημα:

Α: Τα εξαρτήματα συγκόλλησης μπότ είναι διαθέσιμα τόσο σε συγκόλληση όσο και σε συναρμολόγηση χωρίς συγκόλληση.

Η διαμόρφωση των σωλήνων με αδιάβροχο χάλυβα είναι συνήθως πιο ακριβή.

Οι συγκολλημένοι σωλήνες κατασκευάζονται από συγκολλημένο χάλυβα άνθρακα ή

Διατίθενται σε μεγέθη από 1⁄2 ̊ έως 72 ̊ και είναι πιο προσιτά από τα αδιάβροχα εξαρτήματα.

Ε: Τι σημαίνει σύντομη ακτίνα (SR) ή μεγάλη ακτίνα (LR);

Α: Θα ακούσετε συχνά SR45 αγκώνα ή LR45 αγκώνα.

για την αλλαγή της κατεύθυνσης της ροής.Ένας μακρύς ακτίνας αγκώνα (LR 90 αγκώνα ή LR 45 αγκώνα) θα έχει μια καμπύλη σωλήνα που

Έτσι, ένα 6 ιντσών LR 90 έχει ακτίνα κάμψης που είναι 1,5x ονομαστικό μέγεθος σωλήνα.

Ένας σύντομος ακτίνας αγκώνα (SR45 ή SR90) έχει μια καμπύλη σωλήνα που είναι ίσο με το μέγεθος της ρύθμισης, έτσι ώστε ένα 6 ′′ SR 45

έχει ακτίνα κάμψης 6 ̊ ονομαστικού μεγέθους σωλήνα.

Ε: Τι είναι ένα 3R ή 3D τοποθέτηση σωλήνα αγκώνα;

Α: Πρώτον, οι όροι 3R ή 3D χρησιμοποιούνται ως συνώνυμα.

3 φορές το ονομαστικό μέγεθος του σωλήνα.

Υπηρεσία DEYE PIPING COMPANY

1Τεχνική υποστήριξη

2- Έλεγχος ποιότητας πρώτης ύλης.

3- Επιθεώρηση κατά τη διάρκεια της παραγωγής.

4Τελική δοκιμή περιλαμβάνει επιφάνεια, διάσταση, δοκιμή PT, δοκιμή RT, δοκιμή υπερήχων

5. Έκθεση δοκιμής κάθε αποστολής

4. Ευέλικτοι όροι παράδοσης. EXW FOB CIF CFR DDP DDU

5Ευέλικτοι τρόποι πληρωμής: LC. TT. DP

6Προσαρμοσμένο πακέτο περιλαμβάνει λογότυπο.

7. 18 μήνες Εγγύηση ποιότητας.

9- Αντικατάσταση δωρεάν με αεροπορικό μέσο σε περίπτωση που διαπιστωθεί κάποιο σφάλμα

10. 24 ώρες για την απάντηση στις ερωτήσεις σας

Ετικέττες:

sch40 τοποθετήσεις σωληνώσεων χάλυβα άνθρακα

Συσκευές σωλήνων από χάλυβα άνθρακα

Συσκευές σωλήνων από ήπιο χάλυβα
