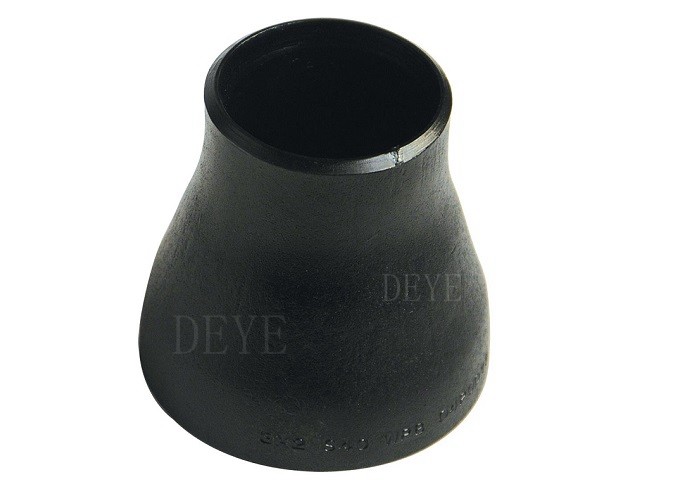

Α420 WPL6 Συγκεντρωτικός μειωτής από χάλυβα άνθρακα με SCH40 SCH60 SCH80

  • A420 WPL6 Carbon Steel Concentric Reducer With SCH40 SCH60 SCH80
  • A420 WPL6 Carbon Steel Concentric Reducer With SCH40 SCH60 SCH80
Τόπος καταγωγής Κίνα
Μάρκα DEYE
Πιστοποίηση ISO9001:2015 PED
Αριθμό μοντέλου Pf-επαν-C06
Document Product Brochure PDF
Ποσότητα παραγγελίας min 10pcs
Τιμή USD0.58-USD100 for seamless fittings
Συσκευασία λεπτομέρειες Πτυχή-ξύλινες περιπτώσεις, παλέτες, χαρτοκιβώτια
Χρόνος παράδοσης 5-8 ημέρες για τα στοιχεία αποθεμάτων
Όροι πληρωμής Λ/Κ, Τ/Τ, D/P

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

ΣΚΑΥΠΕ: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Stanard ASME ANSI DIN GOST Δάχος SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS
Υλικό Α234WPB, WP11, WP22, WPC, P9, P11, A420WPL6 Μέγεθος 1/2» - 72»
Σύνδεση Ζυγισμένο BW με πισινό Επιφάνεια Μαύρο χρώμα, χρώμα εξαφάνισης, αντιτριβικό λάδι, αμμοπλαστικό
Επισημαίνω

Συγκεντρωτικός μειωτής WPL6 από χάλυβα άνθρακα

,

Α420 συγκεντρωτικός μειωτής από χάλυβα άνθρακα

,

Χάλυβα άνθρακα SCH80
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Α420 WPL6 Συγκεντρωτικός μειωτής από χάλυβα άνθρακα με SCH40 SCH60 SCH80

Το ASTM A420 είναι τοπρότυπη προδιαγραφή για σωληνώματα σωλήνων από χάλυβα άνθρακα και κράμα χάλυβα που χρησιμοποιούνται για υπηρεσίες χαμηλών θερμοκρασιών.

Εκτός από το βαθμό WPL6, το πρότυπο περιλαμβάνει επίσης WPL9, WPL3, WPL8,

θερμοκρασία δοκιμής πρόσκρουσης αντίστοιχα -45°C, -75°C, -100°C, -195°C.Εφοδιασμοί σωλήνων ASTM A420 WPL6 συμβατοί με:

Σωλήνες ASTM A333 κλάσης 6 και ASTM A350LF2Φλάντζ 1ης κατηγορίας.

Πληροφορίες για το προϊόν/Περιγραφή του προϊόντος/Βασικές πληροφορίες/Προδιαγραφές

Ονομασία του προϊόντος Μεικτές κλιματισμού για χαμηλή θερμοκρασία A420 WPL6, WPL9
Τύποι Συμπεριλαμβανομένων των ελαττωματικών, των ελαττωματικών, των ελαττωματικών, των ελαττωματικών, των ελαττωματικών, των ελαττωματικών, των ελαττωματικών, των ελαττωματικών, των ελαττωματικών, των ελαττωματικών, των ελαττωματικών, των ελαττωματικών.Μακρό και σύντομο άκρο της αρθρίτιδας του ποδιού
Μέγεθος 1/2"-48" DN15-DN1200
Δάχος τοίχου SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP
Τεχνική Αξιολόγηση των επιπτώσεων της παρακολούθησης και της εκτίμησης της χρήσης25,ASME B16.9,
ΔΕΔ B2311-1997/2312, ΔΕΔ B2311/B2312, DIN 2605-1/2617/2615,
GB 12459-99, EN πρότυπο κλπ.
Κατηγορία υλικού Χάλυβα άνθρακα: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91
12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70
ΣΤ37.0ΣΤ35.8ΣΤ37.2,ST35.4/8,ST42,ST45,ST52,ST52.4
STP G38,STP G42,STPT42,STPB42,STS42,STPT49,STS49
Ατσάλι από ανοξείδωτο χάλυβα 304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501
Επιφάνεια Μαύρη μπογιά, βερνίκι, λάδι κατά της σκουριάς, ζεστό, κρύο, 3PE, κλπ.
Πακέτο μεταφοράς Πλαστική ταινία, ξύλινη θήκη, ξύλινη παλέτα, ή ανάλογα με τα αιτήματα των πελατών

Χαρακτηριστικά / Χαρακτηριστικά

1) Τα εξαρτήματα που αναφέρονται στην ASTM A420 πρέπει να είναι εξοπλισμένα με τυποποιημένο, τυποποιημένο και σκληροποιημένο, κεραυνοποιημένο ή σβησμένο και

Όλη η συγκόλληση πρέπει να ολοκληρώνεται πριν από τη θερμική επεξεργασία της αυστενίτησης.

2) Η ASTM A420 καλύπτει το αγκώνα, το τέρμα, τον μειωτή, το καπάκι, την ένωση κ.λπ., οι οποίες κατασκευάζονται σύμφωνα με την ASME B16.9, ASME B16.11,

Τα MSS SP-79 και MSS SP-95, είδη σε άψογα και συγκολλημένα δομικά σωληνώματα σωλήνων.

αγωγούς και δοχεία πίεσης/απόθεμα χαμηλότερης θερμοκρασίας

Τεχνολογία/Χάρτης τεχνικών στοιχείων

Κατάλογος πάχους για σωληνώματα ANSI B16.9

Μονάδα: mm

Εθνικό ΕΣΠ Εξωτερικός διμέτρος Διαφορετικό πάχος με ανοχή +12,5%
ΣΧ20 Sch30 ΕΜΣ Sch40 Sch60 XS Sch80 Σλ20 Sch160 ΧΧΣ
1/8 10. 3 Επικεφαλής Επικεφαλής 1. 73 1. 73 Επικεφαλής 2. 41 2. 41 Επικεφαλής Επικεφαλής Επικεφαλής
1/4 13. 7 Επικεφαλής Επικεφαλής 2. 24 2. 24 Επικεφαλής 3. 02 3. 02 Επικεφαλής Επικεφαλής Επικεφαλής
3/8 17. 1 Επικεφαλής Επικεφαλής 2. 31 2. 31 Επικεφαλής 3. 20 3. 20 Επικεφαλής Επικεφαλής Επικεφαλής
1/2 21. 3 Επικεφαλής Επικεφαλής 2. 77 2. 77 Επικεφαλής 3. 73 3. 73 Επικεφαλής 4. 78 7. 47
3/4 26. 7 Επικεφαλής Επικεφαλής 2. 87 2. 87 Επικεφαλής 3. 91 3. 91 Επικεφαλής 5. 56 7. 82
1 33.4 Επικεφαλής Επικεφαλής 3. 38 3. 38 Επικεφαλής 4. 55 4. 55 Επικεφαλής 6. 35 9. 09
1 1/4 42. 2 Επικεφαλής Επικεφαλής 3. 56 3. 56 Επικεφαλής 4. 85 4. 85 Επικεφαλής 6. 35 9. 70
1 1/2 48. 3 Επικεφαλής Επικεφαλής 3. 68 3. 68 Επικεφαλής 5. 08 5. 08 Επικεφαλής 7. 14 10. 15
2 60. 3 Επικεφαλής Επικεφαλής 3. 91 3. 91 Επικεφαλής 5. 54 5. 54 Επικεφαλής 8. 74 11. 07
Δύο και μισό 73. 0 Επικεφαλής Επικεφαλής 5. 16 5. 16 Επικεφαλής 7. 01 7.01 Επικεφαλής 9. 53 14. 02
3 88. 9 Επικεφαλής Επικεφαλής 5. 49 5. 49 Επικεφαλής 7. 62 7. 62 Επικεφαλής 11. 13 15. 24
3 1/2 101. 6 Επικεφαλής Επικεφαλής 5. 74 5. 74 Επικεφαλής 8. 08 8. 08 Επικεφαλής Επικεφαλής Επικεφαλής
4 114. 3 Επικεφαλής Επικεφαλής 6.02 6. 02 Επικεφαλής 8. 56 8. 56 11. 13 13. 49 17. 12
5 141. 3 Επικεφαλής Επικεφαλής 6. 55 6. 55 Επικεφαλής 9. 53 9. 53 12. 70 15. 88 19. 05
6 168. 3 Επικεφαλής Επικεφαλής 7. 11 7. 11 Επικεφαλής 10. 97 10. 97 14. 27 18. 26 21.95
8 219. 1 6. 35 7. 04 8. 18 8. 18 10. 31 12. 70 12. 70 18. 26 23. 01 22.23
10 273. 1 6. 35 7. 80 9. 27 9.27 12. 70 12. 70 15. 09 21. 44 28. 58 25. 40
12 323.9 6. 35 8. 38 9. 53 10. 31 14. 27 12. 70 17. 48 25. 40 33. 32 25. 40
14 355. 6 7. 92 9. 53 9. 53 11. 13 15. 09 12. 70 19. 05 27. 79 35. 71 Επικεφαλής
16 406. 4 7. 92 9. 53 9. 53 12. 70 16. 66 12. 70 21. 44 30. 96 40. 49 Επικεφαλής
18 457. 2 7. 92 11. 13 9. 53 14. 27 19. 05 12. 70 23. 83 34. 96 45. 24 Επικεφαλής
20 508. 0 9. 53 12. 70 9. 53 15. 09 20. 62 12. 70 26. 19 38. 10 50. 01 Επικεφαλής
22 558. 8 9. 53 12. 70 9. 53 Επικεφαλής 22. 23 12. 70 28. 58 41. 28 53. 98 Επικεφαλής
24 609. 6 9. 53 14. 27 9. 53 17. 48 24. 61 12. 70 30. 96 46. 02 59. 54 Επικεφαλής
26 660.4 12. 70 Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
28 711.2 12. 70 15. 88 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
30 762. 0 12. 70 15. 88 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
32 812. 8 12. 70 15. 88 9. 53 17. 48 Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
34 863. 6 12. 70 15. 88 9. 53 17. 48 Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
36 914. 4 12. 70 15. 88 9. 53 17. 48 Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
38 965.2 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
40 1016. 0 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
42 1066. 8 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
44 1117. 6 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
46 1168.4 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
48 1219. 2 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής

Διάμετροι μειωτών

Α420 WPL6 Συγκεντρωτικός μειωτής από χάλυβα άνθρακα με SCH40 SCH60 SCH80 0

Ονομαστικό μέγεθος σωλήνα (NPS) Εξωτερική διάμετρος στο Bevel Από άκρη σε άκρη, H. Μέγεθος Εξωτερική διάμετρος στο Bevel Από άκρο σε άκρο,
Μεγάλο τέλος Μικρό τέλος (NPS) Μεγάλο τέλος Μικρό τέλος H
3/4 x 1/2 26.7 21.3 38 5X4 141.3 114.3 127
3/4 x 3/8 26.7 17.3 38 5 x 3 ∆/2 141.3 101.6 127
1 x 3/4 33.4 26.7 51 5X3 141.3 88.9 127
1 x 1/2 33.4 21.3 51 5 x 2 ̇/2 141.3 73.0 127
1-1/4 X 1 42.2 33.4 51 5X2 141.3 60.3 127
1-1/4 X 3/4 42.2 26.7 51 6X5 168.3 141.3 140
1-1/4 x 1/2 42.2 21.3 51 6X4 168.3 114.3 140
1-1/2 x 1-1/4 48.3 42.2 64 6 x 31/, 168.3 101.6 140
1-1/2 X 1 48.3 33.4 64 6x3 168.3 88.9 140
1-1/2X3/4 48.3 26.7 64 6 x 27 168.3 73.0 140
1-1/2X1/2 48.3 21.3 64 8x6 219.1 168.3 152
2 x 1/2. 60.3 48.3 76 8X5 219.1 141.3 152
2 x 1-1/4 60.3 42.2 76 8X4 219.1 114.3 152
2X1 60.3 33.4 76 8 x 3-1/2 219.1 101.6 152
2 x 3/4 60.3 26.7 76 10 x 8 273.0 219.1 178
2-1/2 X 2 73.0 60.3 89 10 x 6 273.0 168.3 178
2-1/2 x 1-1/2 73.0 48.3 89 10 x 5 273.0 141.3 178
2-1/2 X 1-1/4 73.0 42.2 89 10 x 4 273.0 114.3 178
2-1/2 X 1 73.0 33.4 89 12 x 10 323.8 273.0 203
3 x 2-1/2 88.9 73.0 89 12 x 8 323.8 219.1 203
3x2 88.9 60.3 89 12 x 6 323.8 168.3 203
3 x 1-1/2 88.9 48.3 89 12 x 5 323.8 141.3 203
3 x 1-1/4 88.9 42.2 89 14 x 12 355.6 323.8 330
3-1/2 x 3 101.6 88.9 102 14 × 10 355.6 273.0 330
3-1/2x 2-1/2 101.6 73.0 102 14 x 8 355.6 219.1 330
3-1/2 X 2 101.6 60.3 102 14 x 6 355.6 168.3 330
3-1/2 x 1-1/2 101.6 48.3 102 16 x 14 406.4 355.6 356
3-1/2x 1-1/4 101.6 42.2 102 16 x 12 406.4 323.8 356
4 x 3-1/2 114.3 101.6 102 16 x 10 406.4 273.0 356
4X3 114.3 88.9 102 16 x 8 406.4 219.1 356
4 × 2-1/2 114.3 73.0 102 18 x 16 457 406.4 381
4X2 114.3 60.3 102 18 x 14 457 355.6 381
4 x1-1/2 114.3 48.3 102 18 x 12 457 323.8 381
　 　 　 　 18 x 10 457 273.0 381

Ονομαστικό μέγεθος σωλήνα (NPS) Εξωτερική διάμετρος στο Bevel Από άκρη σε άκρη, H. Ονομαστικό μέγεθος σωλήνα (NPS) Εξωτερική διάμετρος στο Bevel Από άκρη σε άκρη, H.
Μεγάλο τέλος Μικρό τέλος Μεγάλο τέλος Μικρό τέλος
20 x 18 508 457.0 508 36 x 34 914 864 610
20 x 16 508 406.4 508 36 x 32 914 813 610
20 x 14 508 355.6 508 36 x 30 914 762 610
20 x 12 508 323.8 508 36 x 26 914 660 610
　 　 　 　 36 x 24 914 610 610
22 x 20 559 508.0 508 　 　 　 　
22 x 18 559 457.0 508 38 x 36 965 914 610
22 x 16 559 406.4 508 38 x 34 965 864 610
22 × 14 559 355.4 508 38 × 32 965 813 610
　 　 　 　 38 x 30 965 762 610
　 　 　 　 38 × 28 965 711 610
24 × 22 610 559.0 508 38 x 26 965 660 610
24 × 20 610 508.0 508 　 　 　 　
24 x 18 610 457.0 508 40 x 38 1 016 965 610
24 × 16 610 406.4 508 40 x 36 1 016 914 610
　 　 　 　 40 × 34 1 016 864 610
26 x 24 660 610.0 610 40 x 32 1 016 813 610
26 × 22 660 559.0 610 40 x 30 1 016 762 610
26 x 20 660 508.0 610 　 　 　 　
26 x 18 660 457.0 610 42 × 40 1 067 1 016 610
　 　 　 　 42 × 38 1 067 965 610
28 x 26 711 660.0 610 42 x 36 1 067 914 610
28 × 24 711 610.0 610 42 X 34 1 067 864 610
28 x 20 711 508.0 610 42 × 32 1 067 813 610
28 x 18 711 457.0 610 42 x 30 1 067 762 610
30 × 28 762 711.0 610 44 × 42 1 118 1 067 610
30 x 26 762 660.0 610 44 × 40 1 118 1 016 610
30 x 24 762 610.0 610 44 X 38 1 118 965 610
30 x 20 762 508.0 610 44 × 36 1 118 914 610
32 x 30 813 762.0 610 46 X 44 1 168 1 118 711
32 × 28 813 711.0 610 46 × 42 1 168 1 067 711
32 x 26 813 660.0 610 46 x 40 1 168 1 016 711
32 x 24 813 610.0 610 46 x 38 1 168 965 711
34 x 32 864 813.0 610 48 x 46 1 219 1 168 711
34 x 30 864 762.0 610 48 × 44 1 219 1 118 711
34 x 26 864 660.0 610 48 x 42 1 219 1 067 711
34 x 24 864 610.0 610 48 x 40 1 219 1 016 711

Εφαρμογή/Χρήση

Αγωγός υγρών χαμηλής και μεσαίας πίεσης, λέβητα, βιομηχανία πετρελαίου και φυσικού αερίου, γεωτρήσεις, χημική βιομηχανία,

Ηλεκτρική βιομηχανία, ναυπηγική βιομηχανία, εξοπλισμός λιπασμάτων και αγωγών, κατασκευές, πετροχημικές, φαρμακευτικές βιομηχανίες κλπ.

Προδιαγραφή υλικού

Ονομασία: A 234/A 234M ¥ 05 Τεχνική προδιαγραφή για σωληνώματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για
Υπηρεσία με μέτρια και υψηλή θερμοκρασία

Η παρούσα προδιαγραφή καλύπτει τα εξαρτήματα από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα χωρίς συγκόλληση και συγκολλημένες κατασκευές που καλύπτονται από
από την τελευταία αναθεώρηση της ASME B16.9, Β16.11, MSS SP-79 και MSS SP-95.
Εγκατασκευές που διαφέρουν από αυτές των προδιαγραφών ASME και
Τα πρότυπα MSS πρέπει να παρέχονται σύμφωνα με την συμπληρωματική απαίτηση S58 της προδιαγραφής A 960.

Χημικές απαιτήσεις (σύνθεση, %)

GΡάδιο και υλικό Γ Μ Π S Σιλικόνη Χρωμικό Μολυβδένιο Νικέλιο Χάλυβα
WPBΒ,Γ,D,Ε,F0.30 το πολύ. 0.29 ̇1.06 0.05 0.058 0.10 λεπτά 0.40 το πολύ. 0.15 το πολύ. 0.40 το πολύ. 0.40 το πολύ.
WPCΓ,D,Ε,F0.35 το πολύ. 0.29 ̇1.06 0.05 0.058 0.10 λεπτά 0.40 το πολύ. 0.15 το πολύ. 0.40 το πολύ. 0.40 το πολύ.
WP1 0.28 το πολύ. 0.30 ∙0.90 0.045 0.045 0.10 ∙0.50 . . . 0.44 ∙ 0.65. . . . . .
WP12 CL1, 0.05 ∙0.20 0.30 ∙0.80 0.045 0.045 0.60 το πολύ 0.80 ̇1.25 0.44 ∙ 0.65. . . . . .
WP12 CL2 　 　 　 　 　 　 　
WP11 CL1 0.05 ∙0.15 0.30 ∙0.60 0.03 0.03 0.50 ̇1.00 1.00 ∙1.50 0.44 ∙ 0.65. . . . . .
WP11 CL2, 0.05 ∙0.20 0.30 ∙0.80 0.04 0.04 0.50 ̇1.00 1.00 ∙1.50 0.44 ∙ 0.65. . . . . .
WP11 CL3 　 　 　 　 　 　 　
WP22 CL1, 0.05 ∙0.15 0.30 ∙0.60 0.04 0.04 0.50 το πολύ. 1.90 ∙2.60 0.87 ∙ 1.13. . . . . .
WP22 CL3 　 　 　 　 　 　 　
WP5 CL1, 0.15 το πολύ. 0.30 ∙0.60 0.04 0.03 0.50 το πολύ. 4.06.0 0.44 ∙ 0.65. . . . . .
WP5 CL3 　 　 　 　 　 　 　
WP9 CL1, 0.15 το πολύ. 0.30 ∙0.60 0.03 0.03 1.00 μέγιστο 8.0 ¢10.0 0.90 ̇ 1.10. . . . . .
WP9 CL3 WPR 　 　 　 　 　 　 　 　 　
0.20 το πολύ. 0.40 ̇1.06 0.045 0.05 . . . . . . . . . 1.60 ̇2.24 0.75 ̇1.25
WP91 0.08 ∙0.12 0.30 ∙0.60 0.02 0.01 0.20 ∙0.50 8.0 ∙9.5 0.85 ̇1.05 0.40 το πολύ. . . .
WP911 0.09 ∙0.13 0.30 ∙0.60 0.02 0.01 0.10 ∙0.50 8.5 ∙9.5 0.90 ̇1.10 0.40 το πολύ.

. .

Απαιτήσεις μηχανικής απόδοσης

　 WPC 　 WP11 CL1 　 WP11 CL3 　
Αξία και σύμβολο σήμανσης WPB WP11 CL2 WP1 WP22 CL1 WPR WP22 CL3 WP91 WP911 WP12 CL1
WP12 CL2 WP5 CL1 WP5 CL3
　 　 　 　 WP9 CL1 　 WP9 CL3 　 　 　
Δυνατότητα τράβηξης, εύρος ksi [MPa] 60 ̊85 70 ̇ 95 55 ¢ 80 60 ̊85 63 ¢ 88 75 ¢ 100 85 ̇ 110 90· 120 60 ̊85
　 [415 ₹585] [485 ̇655] [380550] [415 ₹585] [435 ̇605] [520690] [585 ₹760] [620840] [415 ₹585]
Δυνατότητα απόδοσης, min, ksi [MPa] 35 [240] 40 [275] 30 [205] 30 [205] 46 [315] 45 [310] 60 [415] 64 [440] 32 [220]

(0,2% εκτόπιση ή 0,5% παράταση-υποφόρτωση)

 　 　 　 　 　 　

Διαδικασία παραγωγής

Α420 WPL6 Συγκεντρωτικός μειωτής από χάλυβα άνθρακα με SCH40 SCH60 SCH80 1

Πρότυπα αναφοράς

Ειδικότητα της ASME B16.9 για τα συγκολλημένα υλικά επάνω από τα μύτη

Η προδιαγραφή ASME B16.9 έχει σχεδιαστεί για σιδερωμένα εξαρτήματα που χρησιμοποιούνται σε αγωγούς βιομηχανικής κατασκευής.

ε, σταυρό, καπάκι, μειωτή κλπ.

Τυπικό πεδίο εφαρμογής

Το πρότυπο περιλαμβάνει τις προδιαγραφές των NPS 1/2 έως NPS 48 (DN15-DN1200) κατασκευασμένων σε εργοστάσιο σφυρηλατημένων σωληνωμένων σωληνώσεων

συνολικές διαστάσεις, ονομαστικές ανοχές, μεθόδους δοκιμής και σήμανση.

Ειδικά εξαρτήματα

Τα ειδικά εξαρτήματα εδώ αναφέρονται σε ειδικά μεγέθη, σχήματα και ανοχές που συμφωνούνται μεταξύ αγοραστή και κατασκευαστή.

Τεχνουργημένα εξαρτήματα

Τα κατασκευασμένα πλάγια και άλλα εξαρτήματα από περιφερειακές ή διασταυρωτικές συγκόλλησεις θεωρούνται κατασκευές σωλήνων

δεν θα μπορούσε να εφαρμόσει αυτό το πρότυπο.

Οι μονάδες σύμφωνα με το πρότυπο ASME B16.9 δηλώνονται τόσο σε μονάδες SI (μετρικές) όσο και σε μονάδες συνηθισμένης χρήσης των ΗΠΑ.

Πρότυπα αναφοράς

Δεν θεωρείται πρακτικό να προσδιορίζεται η συγκεκριμένη έκδοση κάθε προτύπου και προδιαγραφής στις μεμονωμένες αναφορές.

Προϊόν που έχει κατασκευαστεί σύμφωνα με προηγούμενη έκδοση των προδιαγραφόμενων προτύπων και σε όλες τις άλλες πτυχές συμμορφώνεται με το παρόν πρότυπο

θα θεωρηθεί ότι τηρήθηκε.

ΑΣΜΕ Β16.5: Φλάντζες σωλήνων και εξαρτήματα με φλάντζες: NPS 1·2 Μέσα από το πρότυπο NPS 24 Metric/Inch

ΑΣΜΕ Β16.25: Για τις άκρες συγκόλλησης με μύτη

ASME B31: Κώδικας για σωλήνες υπό πίεση

ΑΣΜΕ Β31.3: Διοχέτευση υδραυλικών αγωγών

ASME B36.10M, συγκολλημένοι και άψογοι σφυρηλατημένοι σωλήνες χάλυβα

ASME B36.19M, σωλήνες από ανοξείδωτο χάλυβα

Κώδικας ASME για λέβητες και δοχεία υπό πίεση

ASTM A234/A234M-17, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:

Υπηρεσία με μέτρια και υψηλή θερμοκρασία

ASTM A403/A403M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από αυστηνικό ανοξείδωτο χάλυβα

ASTM A420/A420M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:

Υπηρεσία χαμηλής θερμοκρασίας

ASTM A815/A815M-14e1, Προδιαγραφή για σφυρηλατημένα φερριτικά, φερριτικά/αυστεντικά και μαρτενσιτικά σωλήνες από ανοξείδωτο χάλυβα

ASTM A960/A960M-16a, Προδιαγραφή κοινών απαιτήσεων για εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα

ASTM E29-13, Πρακτική για τη χρήση σημαντικών ψηφίων στα δεδομένα δοκιμής για τον προσδιορισμό της συμμόρφωσης με τις προδιαγραφές

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Για άλλα υλικά μετάλλων (αλουμίνιο, τιτάνιο, νικέλιο και κράμα).

Γενικές ερωτήσεις/ Ερωτήσεις και απαντήσεις πελατών

Ε: Ο πελάτης ζήτησε εξαρτήματα συγκόλλησης με μύτη στο A105:

Α: Το πιο συνηθισμένο υλικό προσαρμογής σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών

Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως ένα A105 ή A106 πριονιστικό συγκόλλημα A106 Gr.B είναι για το επίπεδο σωλήνα.

Τα εξαρτήματα A234WPB κατασκευάζονται από σωλήνες A106GR.B. Το A105 είναι ένα υλικό από μπάρα που σφυρηλατείται σε

να είναι Υψηλής πίεσης εξαρτήματα ή φλάντζες

Ε: Οι πελάτες ζητούν “ενιοποιημένα” σκεύη ζυγής με μύτη:

Α: Αυτή είναι επίσης μια παρανόηση, δεδομένου ότι οι φλάντζες είναι διαθέσιμες σε A105 και A105 N, όπου το N σημαίνει κανονισμένο.

Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως το A234WPBN.

Αυτό το φυσιολογικό θερμική επεξεργασία διαδικασία έγινε, ειδικά για τους αγκώνες και τα δάχτυλα πελάτης που χρειάζονται

Οι “κανονικοποιημένοι” σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί

Ε: Ο πελάτης ξεχνά να αναφέρει το χρονοδιάγραμμα του σωλήνα:

Α: Τα εξαρτήματα Buttweld πωλούνται ανά μέγεθος σωλήνα, αλλά το πρόγραμμα σωλήνων πρέπει να προσδιορίζεται ώστε να ταιριάζει με την ταυτότητα του εξαρτήματος σε

Εάν δεν αναφέρεται χρονοδιάγραμμα, θα υποθέσουμε ότι ζητείται ένα τείχος πρότυπο.

Ε; Ο πελάτης ξεχνά να αναφέρει συγκολλημένο ή αδιάβροχο ελαστικό συγκόλλημα:

Α: Τα εξαρτήματα συγκόλλησης μπότ είναι διαθέσιμα τόσο σε συγκόλληση όσο και σε συναρμολόγηση χωρίς συγκόλληση.

Η διαμόρφωση των σωλήνων με αδιάβροχο χάλυβα είναι συνήθως πιο ακριβή.

Οι συγκολλημένοι σωλήνες κατασκευάζονται από συγκολλημένο χάλυβα άνθρακα ή

Διατίθενται σε μεγέθη από 1⁄2 ̊ έως 72 ̊ και είναι πιο προσιτά από τα αδιάβροχα εξαρτήματα.

Ε: Τι σημαίνει σύντομη ακτίνα (SR) ή μεγάλη ακτίνα (LR);

Α: Θα ακούσετε συχνά SR45 αγκώνα ή LR45 αγκώνα.

για την αλλαγή της κατεύθυνσης της ροής.Ένας μακρύς ακτίνας αγκώνα (LR 90 αγκώνα ή LR 45 αγκώνα) θα έχει μια καμπύλη σωλήνα που

Έτσι, ένα 6 ιντσών LR 90 έχει ακτίνα κάμψης που είναι 1,5x ονομαστικό μέγεθος σωλήνα.

Ένας σύντομος ακτίνας αγκώνα (SR45 ή SR90) έχει μια καμπύλη σωλήνα που είναι ίσο με το μέγεθος της ρύθμισης, έτσι ώστε ένα 6 ′′ SR 45

έχει ακτίνα κάμψης 6 ̊ ονομαστικού μεγέθους σωλήνα.

Ε: Τι είναι ένα 3R ή 3D τοποθέτηση σωλήνα αγκώνα;

Α: Πρώτον, οι όροι 3R ή 3D χρησιμοποιούνται ως συνώνυμα.

3 φορές το ονομαστικό μέγεθος του σωλήνα.

Υπηρεσία DEYE PIPING COMPANY

1Τεχνική υποστήριξη

2- Έλεγχος ποιότητας πρώτης ύλης.

3- Επιθεώρηση κατά τη διάρκεια της παραγωγής.

4Τελική δοκιμή περιλαμβάνει επιφάνεια, διάσταση, δοκιμή PT, δοκιμή RT, δοκιμή υπερήχων

5. Έκθεση δοκιμής κάθε αποστολής

4. Ευέλικτοι όροι παράδοσης. EXW FOB CIF CFR DDP DDU

5Ευέλικτοι τρόποι πληρωμής: LC. TT. DP

6Προσαρμοσμένο πακέτο περιλαμβάνει λογότυπο.

7. 18 μήνες Εγγύηση ποιότητας.

9- Αντικατάσταση δωρεάν με αεροπορικό μέσο σε περίπτωση που διαπιστωθεί κάποιο σφάλμα

10. 24 ώρες για την απάντηση στις ερωτήσεις σας

Ετικέττες:

sch40 τοποθετήσεις σωληνώσεων χάλυβα άνθρακα

Συσκευές σωλήνων από χάλυβα άνθρακα

Συσκευές σωλήνων από ήπιο χάλυβα
