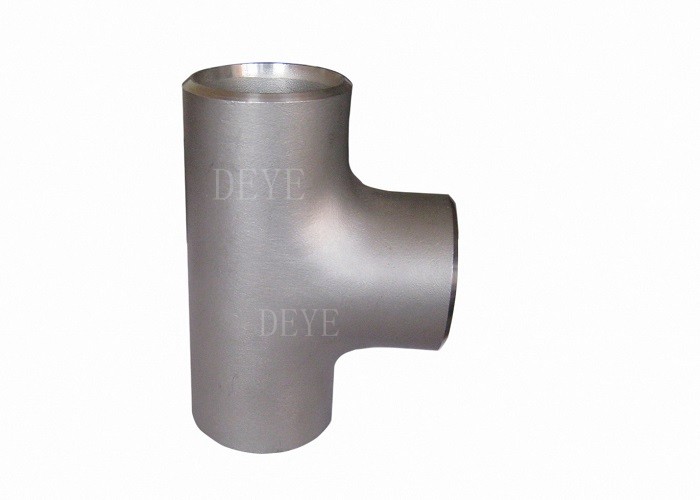

Αδιάβροχα ή συγκολλημένα εξαρτήματα σωλήνων από ανοξείδωτο χάλυβα SS ίσα Tee με SCH10S SCH40 SCH80S

Σύντομη εισαγωγή

Τα σωληνώματα από ανθρακικό χάλυβα και από ανοξείδωτο χάλυβα που είναι συγκολλητικά στοιχεία που καθιστούν δυνατή τη συναρμολόγηση βαλβίδων, σωληνώσεων και εξοπλισμού στο σύστημα σωληνώσεων.Το κοινό υλικό για τα εξαρτήματα συγκόλλησης με μύτη είναι το A234 WPB, χάλυβα άνθρακα υψηλής απόδοσης, ανοξείδωτο χάλυβα 304 και 316 και κράματα νικελίου.ΤΟι βασικές προδιαγραφές για τα σιδηροδρομικά εξαρτήματα είναι το ASME B16.9 (εξαρτήματα άνθρακα και κράματος) και το MSS SP 43 (το οποίο ενσωματώνει το ASME B16.9 για τα εξαρτήματα BW από ανοξείδωτο χάλυβα, διπλό και κράμα νικελίου).

Οι λεπτομέρειες των προδιαγραφών είναι οι ακόλουθες:

Κατάλογος πάχους σύμφωνα με το ANSI B16.9, MSS SP-44

Διάμετροι των ίσων τσίπρων και των σταυρών

Μέγεθος της μείωσης των τιμών εξόδου και της μείωσης των διασταυρώσεων εξόδου

Το συνηθέστερο υλικό που χρησιμοποιείται για τα σιδηροδρομικά εξαρτήματα σωλήνων που έχουν συγκολληθεί με σιδηροδρομικές ράβδους είναι τα SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,

Οι λεπτομέρειες των προδιαγραφών του υλικού παρατίθενται κατωτέρω.

Ανάλυση υλικού

304/304L (UNS S30400/S30403)

Χημική σύνθεση σε %

Δυαδική SS SAF2507 ((UNS32750)

Μηχανικές επιδόσεις

Ονομασία: A 403/A 403M ?? 06 Τεχνική προδιαγραφή για σφυρηλατημένα εξαρτήματα σωληνώσεων austenitic από ανοξείδωτο χάλυβα

Άλλα έγγραφα που αναφέρονται

Πρότυπα ASTM:

Ειδικότητα A 351/A 351M για χύτευμα, αυστενίτικο, για μέρη που περιέχουν πίεση

Α 370 Μεθόδοι δοκιμής και ορισμοί για τη μηχανική δοκιμή προϊόντων χάλυβα

Ειδικότητα 480/Α 480M για τις γενικές απαιτήσεις για επίπεδες ελαστικές πλάκες, φύλλα και ταινίες από ανοξείδωτο χάλυβα και ανθεκτικές στη θερμότητα

A 743/A 743M Προδιαγραφή για χυτήρια, σιδήρου-χρωμίου, σιδήρου-χρωμίου-νικέλου, ανθεκτικά στη διάβρωση, για γενικές εφαρμογές

Ειδικότητα 744/Α 744M για χύτευμα, σιδηροχρωμικό νικέλιο, ανθεκτικό στη διάβρωση, για σκληρή εργασία

Α 751 Μέθοδοι δοκιμών, πρακτικές και ορολογία για τη χημική ανάλυση προϊόντων χάλυβα

Ειδικότητα 960/Α 960M για τις κοινές απαιτήσεις για τα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα

Ε 112 Μέθοδοι δοκιμής για τον προσδιορισμό του μέσου μεγέθους του κόκκου

Ε 165 Μέθοδος δοκιμής για την εξέταση του υγρού διεισδυτικού

Πρότυπα ASME:

ASME B16.9 Εγκατασκευασμένα σε εργοστάσιο εξαρτήματα συγκόλλησης από χάλυβα

ASME B16.11 Σφυρηλατημένα εξαρτήματα από χάλυβα, συγκόλληση με πρίζες και πεταμένα άκρα

Πρότυπα MSS: MSS SP-25 Πρότυπο σύστημα σήμανσης για βαλβίδες, εξαρτήματα,

Φλάνγκες και ενώσεις

MSS SP-43 Τυποποιημένη πρακτική για ελαφρύ βάρος εξαρτήματα ζύγισης από ανοξείδωτο χάλυβα

Εισαρτήματα μειωτήρα συγκόλλησης υποδομής MSS SP-79

Διαδικασία παραγωγής

Γενικές ερωτήσεις

Ε:Ο πελάτης ζήτησε εξαρτήματα ζυθοποίησης με μύτη στο A105:
Α: Το πιο κοινό υλικό προσαρμογής βυθόλυσης από χάλυβα άνθρακα είναι το A234WPB. Είναι ισοδύναμο με τις φλάντζες A105, ωστόσο δεν υπάρχει τέτοιο πράγμα όπως το A105 ή το A106.
Η A106 Gr.B είναι για σωλήνες. Τα εξαρτήματα A234WPB κατασκευάζονται από σωλήνες A106GR.B. Το A105 είναι ένα υλικό από μπάρα που σφυρηλατείται σε εξαρτήματα υψηλής πίεσης ή φλάντζες

Ε: Οι πελάτες ζητούν “ενιοποιημένα” σκεύη ζυγής με μύτη:
Α: Αυτή είναι επίσης μια παρανόηση, δεδομένου ότι οι φλάντζες είναι διαθέσιμες σε A105 και A105 N, όπου το N σημαίνει κανονισμένο.
Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως το A234WPBN.
Οι πελάτες που χρειάζονται “ναρματοποιημένα” εξαρτήματα συγκόλλησης με μύτη θα πρέπει να ζητήσουν εξαρτήματα WPL6 που έχουν υψηλή απόδοση και είναι τυποποιημένα ως τυποποιημένη διαδικασία.

Ε: Ο πελάτης ξεχνά να αναφέρει το χρονοδιάγραμμα του σωλήνα:
Α: Τα σιδηροδρομικά εξαρτήματα που πωλούνται με βάση το μέγεθος του σωλήνα, αλλά πρέπει να προσδιορίζεται το χρονοδιάγραμμα του σωλήνα, ώστε να ταιριάζει το αναγνωριστικό του εξαρτήματος με το αναγνωριστικό του σωλήνα.Υποθέτουμε ότι απαιτείται ένα τείχος..

Ε; Ο πελάτης ξεχνά να αναφέρει συγκολλημένο ή αδιάβροχο ελαστικό συγκόλλημα:
Τα εξαρτήματα ζουλωμάτων με μάζα είναι διαθέσιμα τόσο σε συγκολλημένη όσο και σε χωρίς συγκόλληση διαμόρφωση.
Τα εξαρτήματα σωλήνων χωρίς συγκόλληση δεν είναι συνηθισμένα σε μεγέθη μεγαλύτερα από 12 ′′. Τα εξαρτήματα σωλήνων με συγκόλληση είναι κατασκευασμένα από καλωδιωμένο χάλυβα άνθρακα ή ατσάλι.Διατίθενται σε μεγέθη από 1⁄2 ′′ έως 72 ′′ και είναι πιο προσιτά από τα άψογα εξαρτήματα.

Ε: Τι σημαίνει σύντομη ακτίνα (SR) ή μεγάλη ακτίνα (LR);
Α: Συχνά θα ακούσετε SR45 αγκώνα ή LR45 αγκώνα. Το 45 ή 90 αναφέρεται στη γωνία της κάμψης για το buttweld τοποθέτηση για να αλλάξει την κατεύθυνση της ροής.
Ένας μακρύς ακτίνας αγκώνα (LR 90 Elbow ή LR 45 elbow) θα έχει μια κάμψη σωλήνα που θα είναι 1,5 φορές το μέγεθος του σωλήνα.
Ένας αγκώνας μικρής ακτίνας (SR45 ή SR90) έχει μια κάμψη σωλήνα που είναι ίση με το μέγεθος του εξαρτήματος, έτσι ώστε ένα 6 ′′ SR 45 έχει ακτίνα κάμψης που είναι 6 ′′ ονομαστικό μέγεθος σωλήνα.

Ε: Τι είναι ένα 3R ή 3D τοποθέτηση σωλήνα αγκώνα;
Α: Πρώτον, οι όροι 3R ή 3D χρησιμοποιούνται ως συνώνυμα. Ένα αγκώνα συγκόλλησης 3R έχει ακτίνα κάμψης 3 φορές μεγαλύτερη από το ονομαστικό μέγεθος του σωλήνα.

Η Υπηρεσία μας

1Τεχνική υποστήριξη

2- Έλεγχος ποιότητας πρώτης ύλης.

3- Επιθεώρηση κατά τη διάρκεια της παραγωγής.

4Τελική δοκιμή περιλαμβάνει επιφάνεια, διάσταση, δοκιμή PT, δοκιμή RT, δοκιμή υπερήχων

5. Έκθεση δοκιμής κάθε αποστολής

4. Ευέλικτοι όροι παράδοσης. EXW FOB CIF CFR DDP DDU

5Ευέλικτοι τρόποι πληρωμής: LC. TT. DP

6Προσαρμοσμένο πακέτο περιλαμβάνει λογότυπο.

7. 18 μήνες Εγγύηση ποιότητας.

9- Αντικατάσταση δωρεάν με αεροπορικό μέσο σε περίπτωση που διαπιστωθεί κάποιο σφάλμα

10. 24 ώρες για την απάντηση στις ερωτήσεις σας
