Η σύντομη ένδειξη ANSI για το σωλήνα από ανοξείδωτο χάλυβα καταλήγει με το ANSI B16.9

Σύντομη εισαγωγή

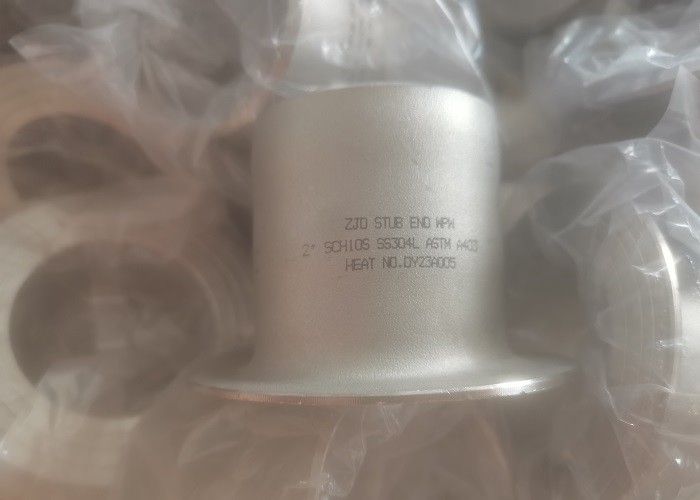

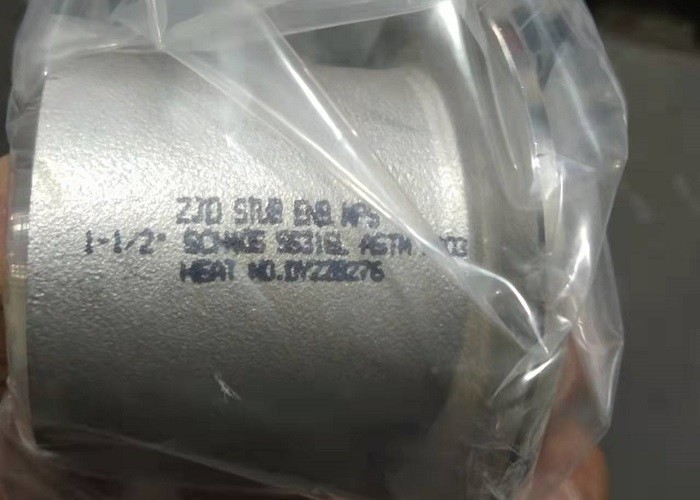

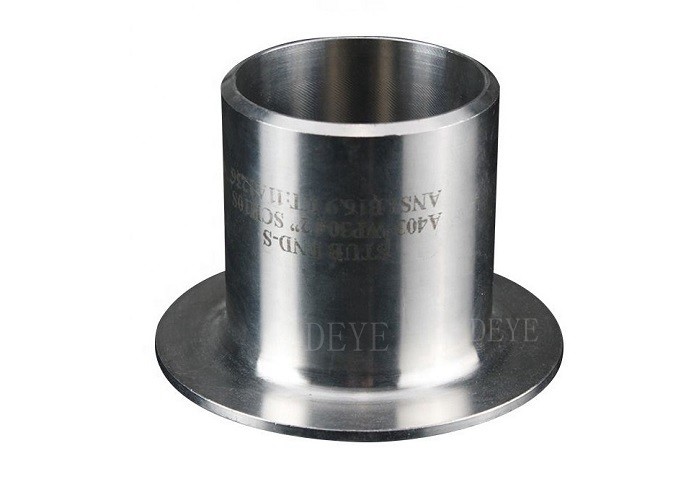

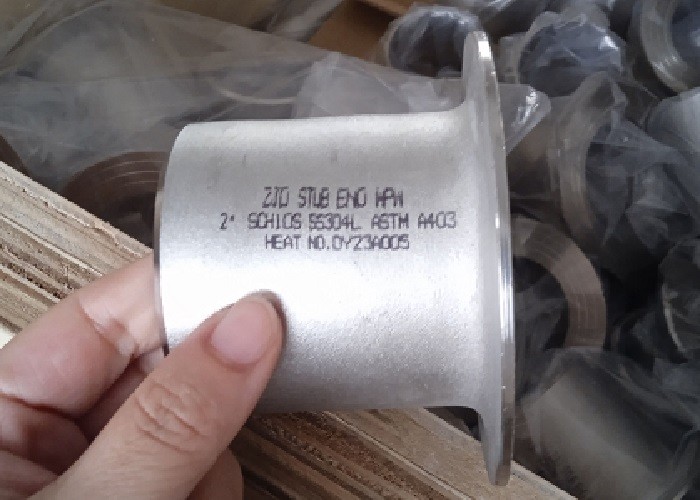

Τελεία από ανοξείδωτο χάλυβα:Η κύρια λειτουργία του stub end είναιγια τη σύνδεση σωλήνων μεταξύ τους σε σύστημα σωλήνων μαζί με φλάντσα/φλάντσα στήριξης από ανοξείδωτο χάλυβαΟι άκρες των κορμών από ανοξείδωτο χάλυβα χρησιμοποιούνται σε συνδυασμό με ατσάλινες φλάντζες/φλάντζες στήριξης.Τύπος Α και Τύπος Β. Διατίθενται σε δύο τυποποιημένα μήκη, μακρύ (ANSI) ή σύντομο μοτίβο (MSS).και μεγάλα μήκη είναι διαθέσιμα σε ειδική παραγγελίαΟι προδιαγραφές του πίνακα 40 παρέχονται είτε σε σύντομο είτε σε μεγάλο μήκος.

Πληροφορίες/προδιαγραφές προϊόντων:

Τεχνολογία Τεχνικά δελτία δεδομένων

Κατάλογος πάχους για σωληνώματα ANSI B16.9

Μονάδα: mm

Διάμετροι μειωτών

Το ανοξείδωτο χάλυβα είναι η συντομογραφία για το ανοξείδωτο και ανθεκτικό στα οξέα χάλυβα.;Και η ποιότητα χάλυβα που είναι ανθεκτική σε χημικά περιβάλλοντα διάβρωσης (όπως οξύ, αλκαλικό, αλάτι, κλπ.) διάβρωση ονομάζεται οξύ ανθεκτικό χάλυβα.το πιο συχνά χρησιμοποιούμενο υλικό είναι το SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Οι λεπτομέρειες των προδιαγραφών του υλικού παρατίθενται κατωτέρω.

Δυνατότητα τράβηξης: ≥ 485 Mpa (70KSI)

Δυνατότητα ισχύος: ≥ 170Mpa (25KSPI)

Επεκτάσεις ≥ 40%

316/316L (UNS S31600/S31603)

Χημική σύνθεση%

Δυνατότητα τράβηξης: ≥ 485 Mpa (70KSI)

Δυνατότητα ισχύος: ≥ 170Mpa (25KSPI)

Επεκτάσεις ≥ 40%

Αξιολόγηση των επιβατών

Χημική σύνθεση σε %

Μηχανικές επιδόσεις

Αεροπορικά οχήματα

Χημική σύνθεση σε %

Μηχανικές επιδόσεις

Διαδικασία παραγωγής

Εφαρμογή/Χρήση

Αγωγός υγρών χαμηλής και μεσαίας πίεσης, λέβητα, βιομηχανία πετρελαίου και φυσικού αερίου, γεώτρηση, χημική βιομηχανία, ηλεκτρική βιομηχανία, ναυπηγική βιομηχανία, εξοπλισμός λιπασμάτων και αγωγών, κατασκευή,πετροχημικάΦαρμακευτική βιομηχανία, κλπ.

Γενικές ερωτήσεις/ Ερωτήσεις και απαντήσεις πελατών

Q:Ο πελάτης ζήτησε εξαρτήματα συγκόλλησης με μύτη στο A105:
ΑΤο πιο κοινό υλικό εφοδιασμού βυθόλυσης από χάλυβα άνθρακα είναι το A234WPB. Είναι ισοδύναμο με τις φλάντζες A105, ωστόσο δεν υπάρχει τέτοιο πράγμα όπως ένα εφοδιασμό βυθόλυσης A105 ή A106. Το A106 Gr.B είναι για το επίπεδο σωλήνων.Τα εξαρτήματα A234WPB είναι κατασκευασμένα από A106GRΒ σωλήνες. A105 είναι ένα υλικό από Bar σφυρηλατημένα ως υλικά υψηλής πίεσης ή φλάντζας

Q: Οι πελάτες ζητούν “Συμβατικά” ”εξοπλισμούς συγκόλλησης με μύτη:
Α:Αυτό είναι επίσης μια παρανόηση, δεδομένου ότι οι φλάντζες είναι διαθέσιμες σε A105 και A105 N, όπου το N σημαίνει κανονικοποιημένο.
Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως το A234WPBN.
Οι πελάτες που χρειάζονται “ναρματοποιημένα” εξαρτήματα συγκόλλησης με μύτη θα πρέπει να ζητήσουν εξαρτήματα WPL6 που έχουν υψηλή απόδοση και είναι τυποποιημένα ως τυποποιημένη διαδικασία.

Ε:Ο πελάτης ξέχασε να αναφέρει το χρονοδιάγραμμα του σωλήνα:
Α:Τα σιδηροδρομικά εξαρτήματα πωλούνται ανά μέγεθος σωλήνα, αλλά πρέπει να προσδιορίζεται το χρονοδιάγραμμα σωλήνων ώστε να ταιριάζει το αναγνωριστικό του εξαρτήματος με το αναγνωριστικό του σωλήνα.Υποθέτουμε ότι απαιτείται ένα τείχος..

Ε:Ο πελάτης ξεχνά να αναφέρει συγκολλημένο ή αδιάβροχο πλέγμα:
Α:Τα εξαρτήματα ζουλωμάτων με μάζα είναι διαθέσιμα τόσο σε συγκολλημένη όσο και σε χωρίς συγκόλληση διαμόρφωση.
Τα εξαρτήματα σωλήνων χωρίς συγκόλληση δεν είναι συνηθισμένα σε μεγέθη μεγαλύτερα από 12 ′′. Τα εξαρτήματα σωλήνων με συγκόλληση είναι κατασκευασμένα από καλωδιωμένο χάλυβα άνθρακα ή ατσάλι.Διατίθενται σε μεγέθη από 1⁄2 ′′ έως 72 ′′ και είναι πιο προσιτά από τα άψογα εξαρτήματα.

Ε:Τι σημαίνει βραχεία ακτίνα (SR) ή μακρά ακτίνα (LR);
Α:Το 45 ή το 90 αναφέρεται στη γωνία της κάμψης για την τοποθέτηση του μαστού για να αλλάξει η κατεύθυνση της ροής.
Ένας μακρύς ακτίνας αγκώνα (LR 90 Elbow ή LR 45 elbow) θα έχει μια κάμψη σωλήνα που θα είναι 1,5 φορές το μέγεθος του σωλήνα.

Ένας αγκώνας μικρής ακτίνας (SR45 ή SR90) έχει μια κάμψη σωλήνα που είναι ίση με το μέγεθος του εξαρτήματος, έτσι ώστε ένα 6 ′′ SR 45 έχει ακτίνα κάμψης που είναι 6 ′′ ονομαστικό μέγεθος σωλήνα.

Ε:Τι είναι ένα 3R ή 3D αγκώνα σωλήνα ρύθμιση;
Α:Πρώτον, οι όροι 3R ή 3D χρησιμοποιούνται ως συνώνυμα. Ένας αγκώνας συγκόλλησης 3R έχει ακτίνα κάμψης που είναι 3 φορές το ονομαστικό μέγεθος του σωλήνα.
