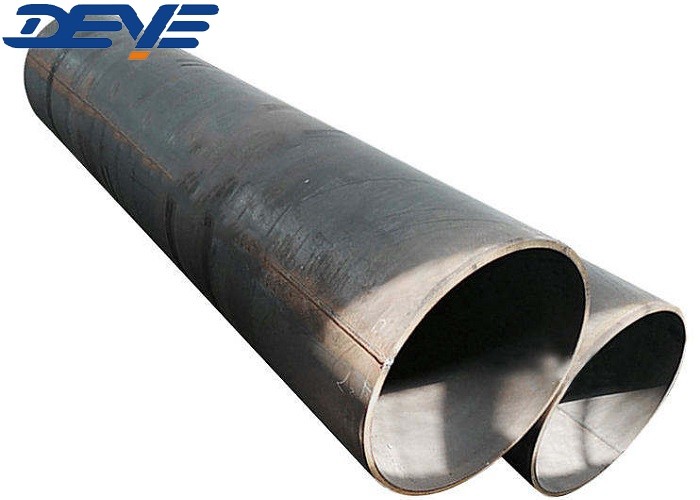

Σωλήνες χωρίς συγκόλληση από χάλυβα άνθρακα A53GR.B St37 ERW

Οι σωλήνες ERW (Ελκτρικής Αντίστασης συγκολλημένοι) συγκολλούνται διαμήκη, κατασκευάζονται από Strip / Coil και μπορούν να κατασκευαστούν έως 24 ̊ OD.
Πύλη ERW που σχηματίζεται κρύα από μια ταινία από χάλυβα που τραβάται μέσω μιας σειράς κυλίνδρων και σχηματίζεται σε ένα σωλήνα που συγχωνεύεται μέσω ηλεκτρικού φορτίου

Οι σωλήνες ERW έχουν πλεονέκτημα έναντι των σωλήνων χωρίς συγκόλληση όσον αφορά την ακρίβεια των διαστάσεων λόγω της υψηλότερης ακρίβειας κυλισμού ταινίας και του ελέγχου του υλικού σωλήνα.Οι σωλήνες και οι σωλήνες ERW έχουν υψηλό επίπεδο αντοχής σε αντίκτυποΟι προ-παλβανισμένοι σωλήνες ERW έχουν ισχυρές ιδιότητες ρύπανσης

Οι ατσάλινοι σωλήνες ERW που χρησιμοποιούνται για τη μεταφορά αερίων και υγρών αντικειμένων, όπως πετρέλαιο και φυσικό αέριο, θα μπορούσαν να ανταποκριθούν στις απαιτήσεις χαμηλής και υψηλής πίεσης.όλο και περισσότεροι σωλήνες χάλυβα ERW που χρησιμοποιούνται στα πετρελαϊκά και φυσικά αέρια, αυτοκινητοβιομηχανία και ούτω καθεξής

Πληροφορίες για το προϊόν/Περιγραφή του προϊόντος/Βασικές πληροφορίες/Προδιαγραφές

Τεχνολογία/Χάρτες τεχνικών στοιχείωναπό φυσιολογική ποιότητα υλικού

Σχεδιασμός διαστάσεων

Υπερβολική... εξωτερική διάμετρος

Ταυτότητα... εσωτερική διάμετρος

Δυστυχία τοίχου

L... μήκος

Εάν απαιτείται ελάχιστο πάχος τοιχώματος, επιτρέπονται μόνο παραλλαγές στην πλεονεκτική πλευρά.

Τελεία συγκόλλησης οπίσθιας

Αρμόδια για την παραγωγή υλικών

Σχήμα 4 Λεπτομέρειες για τις πτυχές ζύγισης για το GTAW Root Pass [WT > 3 mm (0,12 ίντσες) έως 10 mm (0,38 ίντσες), συμπεριλαμβανομένων]

Γενικές σημειώσεις:

α) Η εν λόγω λεπτομέρεια ισχύει για τη συγκόλληση με τόξο βουλφραμίου αερίου (GTAW) της ρίζας όπου το ονομαστικό πάχος είναι μεγαλύτερο από 3 mm

β) Οι γραμμικές διαστάσεις εκφράζονται σε χιλιοστά με τις τιμές των ιντσών ανά παρενέργεια.

Απαιτούμενη ευθεία

Οι σωλήνες και οι σωλήνες Tandard παρέχονται ευθυγραμμισμένοι προς το μάτι: για ειδικές εφαρμογές, οι σωλήνες Tandard

η επιτρεπόμενη απόκλιση από την ευθεία γραμμή μπορεί να συμφωνηθεί μεταξύ αγοραστή και σωλήνα

ο κατασκευαστής: η μέγιστη επιτρεπόμενη απόκλιση από την ευθεία σχετική με

στο μήκος της μέτρησης L πρέπει να αναφέρεται, π.χ. 1 mm/1000 mm.

Εκκεντρικότητα

Το E είναι η μισή διαφορά μεταξύ του μεγαλύτερου και του μικρότερου.

τιμές πάχους τοίχου (WT) σε μία εγκάρσια τομή.

Εκφρασμένα σε mm:

Ωστόσο, η εκκεντρικότητα εκφράζεται ως ποσοστό του μέσου πάχους τοίχου αυτής της διατομής

Μέση διάμετρος μέσα και έξω

D0 είναι ο αριθμητικός μέσος όρος μεταξύ της μικρότερης και της μεγαλύτερης διάμετρου σωλήνα σε οποιοδήποτε σωλήνα ή σωλήνα

Εάν απαιτείται ελάχιστο πάχος τοίχου, επιτρέπονται μόνο παραλλαγές στην πλεονεκτική πλευρά.

Ούλα

Ο είναι η διαφορά μεταξύ της μεγαλύτερης και της μικρότερης διάμετρου σε οποιαδήποτε περιφέρεια ενός σωλήνα

Ως ποσοστό της μέσης διάμετρου είναι:

Η ωοειδότητα δεν πρέπει να συγχέεται με την εκκεντρικότητα.

ΠΡΟΣΟΧΗ ΤΗΣ ΕΠΙΤΡΟΠΗΣ ΤΩΝ ΠΙΡΟΥ

Ο σωλήνας συγκολλημένος με ηλεκτρική αντίσταση (ERW) κατασκευάζεται με ψυχρό σχηματισμό ενός φύλλου χάλυβα σε κυλινδρικό σχήμα.
Το ρεύμα περνάει στη συνέχεια μεταξύ των δύο άκρων του χάλυβα για να θερμάνει το χάλυβα σε σημείο στο οποίο οι άκρες αναγκάζονται να συγκεντρωθούν
για να σχηματίσουν δεσμό χωρίς τη χρήση υλικού πλήρωσης συγκόλλησης.

Εφαρμογή/Χρήση

Οι σπειροειδείς συγκολλημένοι σωλήνες χάλυβα χρησιμοποιούνται ευρέως σε αγωγούς μεταφοράς και διανομής πετρελαίου, φυσικού αερίου, νερού και άλλων εύφλεκτων και μη εύφλεκτων υγρών,δομές από χάλυβα για κατασκευές και άλλους γενικούς σκοπούς με τη χρήση της ευρείας σειράς μεγεθών τους.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ των σωλήνων ERW και των σωλήνων SAW;

Σωλήνες ERW

Οι σωλήνες ERW, επίσης γνωστοί ως σωλήνες συγκόλλησης ηλεκτρικής αντίστασης, κατασκευάζονται με την έλαση ενός επίπεδου φύλλου χάλυβα σε σχήμα σωλήνα.Η επακόλουθη συγκόλληση είναι σχεδόν απρόσκοπτηΟι σωλήνες ERW χρησιμοποιούνται συνήθως σε δομές κτιρίων, μηχανήματα και αυτοκινητοβιομηχανίες.

Πλεονεκτήματα των σωλήνων ERW

Οι σωλήνες ERW είναι φθηνότεροι από τους σωλήνες SAW.

Είναι ευκολότερα να κατασκευαστούν και έχουν πιο ομαλή επιφάνεια.

Οι σωλήνες ERW μπορούν να χρησιμοποιηθούν για ένα ευρύ φάσμα εφαρμογών.

Μειονεκτήματα των σωλήνων ERW

Οι σωλήνες ERW έχουν χαμηλότερη αντοχή στην πίεση σε σύγκριση με τους σωλήνες SAW.

Τείνουν να έχουν πιο αδύναμες συγκόλλησεις από τους σωλήνες SAW.

Οι σωλήνες ERW είναι πιο επιρρεπείς στη σκουριά.

Σωλήνες SAW

Οι σωλήνες SAW, επίσης γνωστοί ως σωλήνες συγκόλλησης υποβρύχιας τόξας, κατασκευάζονται θερμαίνοντας τις άκρες των πλακών χάλυβα ή των κυλινδρών υπό πίεση για να δημιουργήσουν συγκόλληση.Οι σωλήνες SAW χρησιμοποιούνται συνήθως στη βιομηχανία πετρελαίου και φυσικού αερίου για τη μεταφορά πετρελαίου και φυσικού αερίου από χώρους γεωτρήσεων στην ξηρά και στην ανοικτή θάλασσα.

Πλεονεκτήματα των σωλήνων SAW

Οι σωλήνες SAW έχουν μεγαλύτερη αντοχή στην πίεση σε σύγκριση με τους σωλήνες ERW.

Έχουν ισχυρότερες συγκόλλησεις από τους σωλήνες ERW.

Οι σωλήνες SAW είναι λιγότερο πιθανό να σκουριάσουν.

Μειονεκτήματα των σωλήνων SAW

Οι σωλήνες SAW είναι ακριβότεροι από τους σωλήνες ERW.

Είναι πιο δύσκολο να κατασκευαστούν και έχουν πιο τραχιά επιφάνεια.

Οι σωλήνες SAW χρησιμοποιούνται κυρίως στο πετρέλαιο και το φυσικό αέριο και θα μπορούσαν να είναι καλύτεροι για άλλες βιομηχανίες.

Χρησιμοποιήστε σωλήνες ERW

Οι σωλήνες ERW είναι ιδανικές για εφαρμογές που απαιτούν ομαλή επιφάνεια και ακριβείς διαστάσεις.Οι σωλήνες ERW χρησιμοποιούνται συνήθως σε δομές κτιρίων, μηχανημάτων και αυτοκινητοβιομηχανιών.

Χρησιμοποιήστε σωλήνες SAW

Οι σωλήνες SAW είναι ιδανικοί για έργα που απαιτούν μεγαλύτερη χωρητικότητα πίεσης και ισχυρότερη συγκόλληση.Αν εργάζεστε σε έργο πετρελαίου και φυσικού αερίου και θέλετε να προστατεύσετε τους σωλήνες σας από τη διάβρωση, σκεφτείτε να πάρετε μια επικάλυψη από επωξικό οξύ σε σωλήνες SAW

Ε: Ποια είναι η ανοχή των αδιάβροχων σωλήνων

Α: Ανοχή διαστάσεων για αδιάβροχο σωλήνα API 5L /A106GR.B.

1Για εξωτερικές διαμέτρους μικρότερες από 2 3/8 ίντσες (60,3 mm), η ανοχή διαμέτρου σωλήνα σωλήνα +/- 0,5 mm. Τέρμα σωλήνα +/- 0,5 mm.024 mm).

2. Για OD ίσο ή μεγαλύτερο από 2 3/8 ίντσες (60,3) έως 24 ίντσες (610 mm), (διαμετρική ανοχή) για το σώμα σωλήνα είναι +/- 0,0075D, το τέλος του σωλήνα +/- 0,005D αλλά μέγιστο έως +/- 1,6 mm (0,063 mm);

Ανεξάρτητα από την περίπτωση, η διαφορά μεταξύ των διαστάσεων του σωλήνα και του σωλήνα πρέπει να είναι μικρότερη από:

(Σε περίπτωση που συμφωνηθεί με τον κατασκευαστή και τον πελάτη, θα μπορούσαν να εφαρμοστούν αυστηρότερες ανοχές)

3Για το πάχος του τοίχου

Πάνω από 4 mm (0 0157 ίντσες), ανοχή +0,6 (0,024 mm), -0,5 mm (0,020 ίντσες),

Για το API 5L πάχος σωλήνα από ατσάλι χωρίς συγκόλληση σε 4 mm έως 10 mm (0,394 ίντσες), +0, 150t, -0,125t.

Για το API πάχος σωλήνα χωρίς ραφή 10 mm έως 25 mm (0,984 ίντσες), +/- 0,125 t.

πάχος τοίχου ≥ 25 mm, +3,7 mm ή +0,1 t (εάν μεγαλύτερος) και -3,0 mm (0,120 ίντσες) ή -0,1 t (εάν μεγαλύτερος).

t για το πάχος,

4Για την ευθεία, μέγιστο για όλο το μήκος, ανοχή μέγιστο 0,15% του μήκους.

5Η ευθεία, η μέγιστη απόκλιση για το τέλος του σωλήνα, πρέπει να είναι ≤ 0,3 mm/m.

6Διάστημα +/- 200 mm για γενικό, +/- 25,4 mm για ειδικό.
