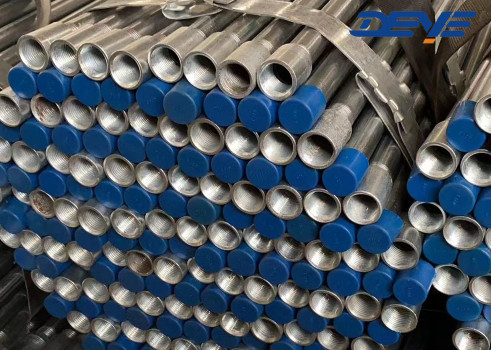

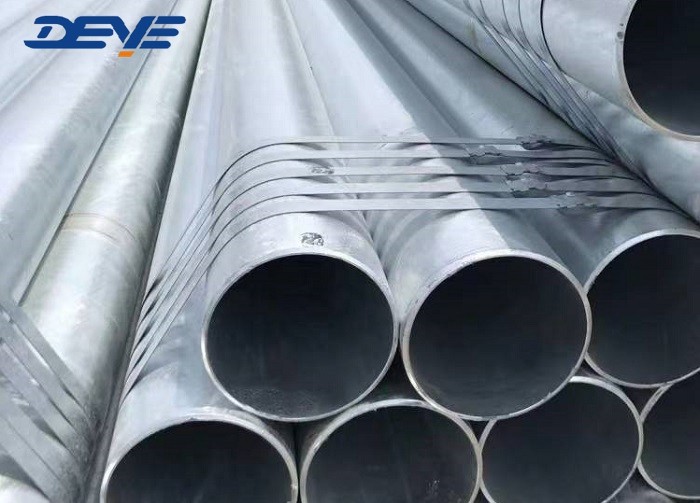

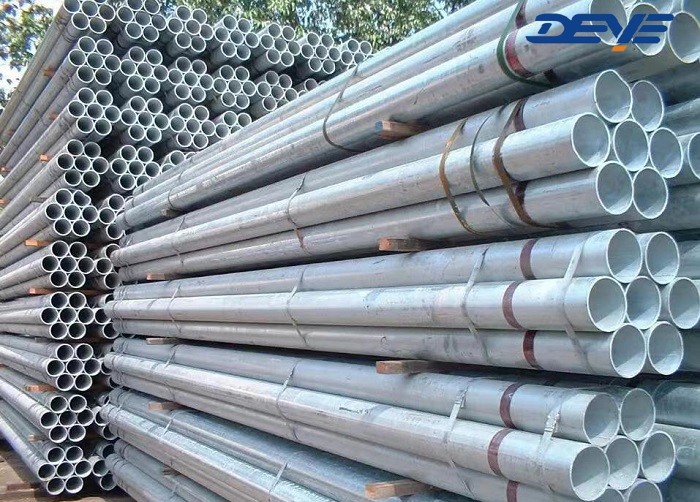

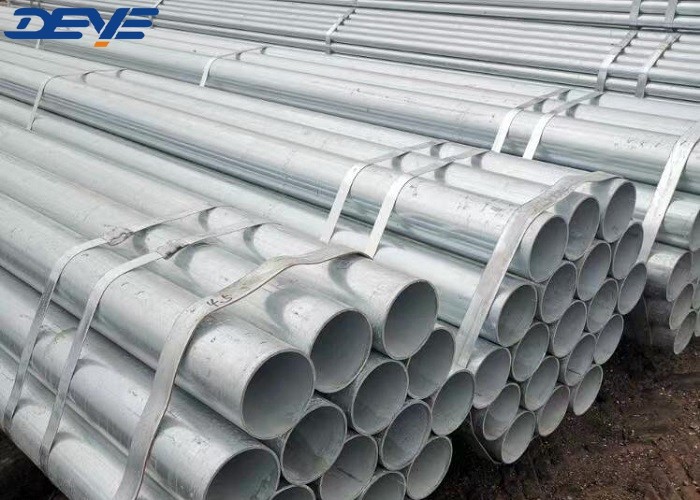

HDG Χωρίς ραφή συγκολλημένα σωλήνες ζεστασμένα με PE BE BSPT NPT

Χωρίς συγκόλληση ή συγκολλημένα σωλήνες HDG με ζεστό βύθιση με PE BE BSPT NPT

Οι σωλήνες ζεστού γαλβανισμού (HDG), όπως αναφέρεται, είναι η διαδικασία βύθισης κατασκευασμένου χάλυβα σε ένα βραστήρα ή βαρέλι λιωμένου ψευδαργύρου.
Η ζεστή ψύξη (HDG) είναι η διαδικασία επικάλυψης χάλυβα με στρώμα ψευδαργύρου.
Οι συνηθισμένες γαλβανισμένες επικάλυψεις κυμαίνονται από 3-8 mil (75-200 μm) πάχους.
Η βέλτιστη πρακτική προτείνει ότι η τρύπα πρέπει να χρησιμοποιείται μετά την γαλβανίωση, αφαιρώντας την επικάλυψη στην εσωτερική επιφάνεια ζευγαρώματος.

Πλεονέκτημα της καυτής.

1Η ζεστή γαλβανίωση έχει γενικά το χαμηλότερο πρώτο κόστος σε σύγκριση με άλλα κοινά καθορισμένα συγκρίσιμα προστατευτικά συστήματα.
Το κόστος εφαρμογής των εργατικών επικάλυψεων, όπως η βαφή, αυξήθηκε πολύ περισσότερο από το κόστος της εργοστασιακής ζεστού γαλβανισμού.

2• χαμηλότερη συντήρηση / χαμηλότερο μακροπρόθεσμο κόστος.
Η συντήρηση είναι ακόμη πιο δαπανηρή όταν οι δομές βρίσκονται σε
Τα προγράμματα συντήρησης έχουν επίσης αναπόφευκτα αρνητικές επιπτώσεις στην παραγωγικότητα.

3Η προσδόκιμη διάρκεια ζωής των καυσαερωμένων επίστρωσης σε θερμό βύθιση σε δομικά στοιχεία είναι άνω των 50 ετών στα περισσότερα αγροτικά περιβάλλοντα και μεταξύ
10 έως 30 έτη στα πιο διαβρωτικά αστικά και παράκτια περιβάλλοντα.

4- Προετοιμασία της επιφάνειας: η βύθιση σε οξύ εξασφαλίζει τον ομοιόμορφο καθαρισμό των επιφανειών του χάλυβα, σε αντίθεση με αυτό, πρέπει να εφαρμόζονται οργανικές επιχρίσεις στα καθαρισμένα με εκρηκτικά υλικά.
Επιπλέον, η εφαρμογή των οργανικών επιχρίσεων είναι περιορισμένη όσον αφορά την επικρατούσα
Αυτό αυξάνει το κόστος της εφαρμογής ενός συστήματος βαφής βαρέων χρήσεων.

5Η θερμή ψύξη γαλβανικής επικάλυψης συνδέεται μεταλλουργικά με την επιφάνεια του χάλυβα.

6Η επικάλυψη δεν είναι τοξική και δεν περιέχει πτητικές ουσίες.

7Ταχύτητα εφαρμογής της επικάλυψης: μια πλήρης προστατευτική επικάλυψη μπορεί να εφαρμοστεί σε λίγα λεπτά, ένα συγκρίσιμο σύστημα πολυεπίπεδων μπογιών μπορεί να απαιτήσει έως και μια εβδομάδα.
Η αποτελεσματική εφαρμογή μιας ζεστού ζεστού γαλβανισμένου επικάλυψης δεν επηρεάζεται από τις καιρικές συνθήκες.

Πληροφορίες για το προϊόν/βασικές πληροφορίες/προδιαγραφές

Τεχνολογία/Χάρτες τεχνικών στοιχείων

Κατάλογος πάχους για τους αδιάβροχους σωλήνες σύμφωνα με το ANSI B36.10

Μονάδα: MM

Σχεδιασμός διαστάσεων

Υπερβολική... εξωτερική διάμετρος

Ταυτότητα... εσωτερική διάμετρος

Δυστυχία τοίχου

L... μήκος

Εάν απαιτείται ελάχιστο πάχος τοιχώματος, επιτρέπονται μόνο παραλλαγές στην πλεονεκτική πλευρά.

Τελεία συγκόλλησης οπίσθιας

Αρμόδια για την παραγωγή υλικών

Σχήμα 4 Λεπτομέρειες για τις πτυχές ζύγισης για το GTAW Root Pass [WT > 3 mm (0,12 ίντσες) έως 10 mm (0,38 ίντσες), συμπεριλαμβανομένων]

Γενικές σημειώσεις:

α) Η εν λόγω λεπτομέρεια ισχύει για τη συγκόλληση με τόξο βουλφραμίου αερίου (GTAW) της ρίζας όπου το ονομαστικό πάχος είναι μεγαλύτερο από 3 mm

β) Οι γραμμικές διαστάσεις εκφράζονται σε χιλιοστά με τις τιμές των ιντσών ανά παρενέργεια.

Απαιτούμενη ευθεία

Οι σωλήνες και οι σωλήνες Tandard παρέχονται ευθυγραμμισμένοι προς το μάτι: για ειδικές εφαρμογές, οι σωλήνες Tandard

η επιτρεπόμενη απόκλιση από την ευθεία γραμμή μπορεί να συμφωνηθεί μεταξύ αγοραστή και σωλήνα

ο κατασκευαστής: η μέγιστη επιτρεπόμενη απόκλιση από την ευθεία σχετική με

στο μήκος της μέτρησης L πρέπει να αναφέρεται, π.χ. 1 mm/1000 mm.

Εκκεντρικότητα

Το E είναι η μισή διαφορά μεταξύ του μεγαλύτερου και του μικρότερου.

τιμές πάχους τοίχου (WT) σε μία εγκάρσια τομή.

Εκφρασμένα σε mm:

Ωστόσο, η εκκεντρικότητα εκφράζεται ως ποσοστό του μέσου πάχους τοίχου αυτής της διατομής

Μέση διάμετρος μέσα και έξω

D0 είναι ο αριθμητικός μέσος όρος μεταξύ της μικρότερης και της μεγαλύτερης διάμετρου σωλήνα σε οποιοδήποτε σωλήνα ή σωλήνα

Εάν απαιτείται ελάχιστο πάχος τοίχου, επιτρέπονται μόνο παραλλαγές στην πλεονεκτική πλευρά.

Ούλα

Ο είναι η διαφορά μεταξύ της μεγαλύτερης και της μικρότερης διάμετρου σε οποιαδήποτε περιφέρεια ενός σωλήνα

Ως ποσοστό της μέσης διάμετρου είναι:

Η ωοειδότητα δεν πρέπει να συγχέεται με την εκκεντρικότητα.

ΠΡΟΣΕΣΙΑ ΤΗΣ ΓΑΛΒΑΝΤΗΣΗΣ

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ των αδιάβρωστων σωλήνων και των αδιάβρωστων σωλήνων;

Α:Οι αδιάβροχοι σωλήνες από χάλυβα δεν πρέπει να συγχέονται με τους αδιάβροχους σωλήνες.η λέξη “pipe” ισχύει για κάθε σωλήνα που χρησιμοποιείται για τη μεταφορά υγρών, ότι η λέξη "σωλήνας" εφαρμόζεται σε σωλήνες (διαφόρων μορφών, στρογγυλών, οβάλ, τετραγωνικών) που χρησιμοποιούνται για κατασκευαστικές/μηχανικές εφαρμογές, συστήματα οργάνωσης,και την κατασκευή εξοπλισμού υπό πίεση όπως λέβητες, ανταλλακτές θερμότητας, και υπερθερμαντήρες.

Ε: Ποια είναι η ανοχή των αδιάβροχων σωλήνων

Α:Διάταξη διαστάσεων για αδιάβροχο σωλήνα API 5L /A106GR.B.

1Για εξωτερικές διαμέτρους μικρότερες από 2 3/8 ίντσες (60,3 mm), η ανοχή διαμέτρου σωλήνα σωλήνα +/- 0,5 mm. Τέρμα σωλήνα +/- 0,5 mm.024 mm).

2. Για OD ίσο ή μεγαλύτερο από 2 3/8 ίντσες (60,3) έως 24 ίντσες (610 mm), (διαμετρική ανοχή) για το σώμα σωλήνα είναι +/- 0,0075D, το τέλος του σωλήνα +/- 0,005D αλλά μέγιστο έως +/- 1,6 mm (0,063 mm);

Ανεξάρτητα από την περίπτωση, η διαφορά μεταξύ των διαστάσεων του σωλήνα και του σωλήνα πρέπει να είναι μικρότερη από:

(Σε περίπτωση που συμφωνηθεί με τον κατασκευαστή και τον πελάτη, θα μπορούσαν να εφαρμοστούν αυστηρότερες ανοχές)

3Για το πάχος του τοίχου

Πάνω από 4 mm (0 0157 ίντσες), ανοχή +0,6 (0,024 mm), -0,5 mm (0,020 ίντσες),

Για το API 5L πάχος σωλήνα από ατσάλι χωρίς συγκόλληση σε 4 mm έως 10 mm (0,394 ίντσες), +0, 150t, -0,125t.

Για το API πάχος σωλήνα χωρίς ραφή 10 mm έως 25 mm (0,984 ίντσες), +/- 0,125 t.

πάχος τοίχου ≥ 25 mm, +3,7 mm ή +0,1 t (εάν μεγαλύτερος) και -3,0 mm (0,120 ίντσες) ή -0,1 t (εάν μεγαλύτερος).

t για το πάχος,

4Για την ευθεία, μέγιστο για όλο το μήκος, ανοχή μέγιστο 0,15% του μήκους.

5Η ευθεία, η μέγιστη απόκλιση για το τέλος του σωλήνα, πρέπει να είναι ≤ 0,3 mm/m.

6Διάστημα +/- 200 mm για γενικό, +/- 25,4 mm για ειδικό.
