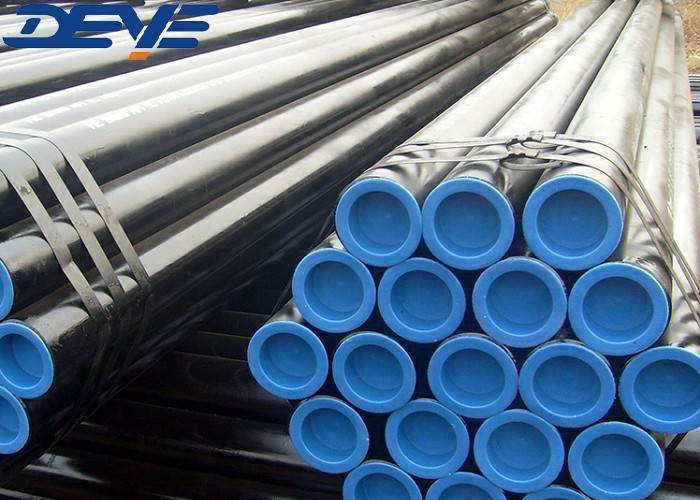

ANSI B36.10 Χωρίς συγκόλληση σωλήνες από χάλυβα άνθρακα με Sch40 Sch80

ANSI B36.10 Χωρίς συγκόλληση σωλήνες από χάλυβα άνθρακα με Sch40, Sch80

Οι αδιάβροχοι σωλήνες παράγονται με αφετηρία τα ατσάλινα σφαιρίδια, τα οποία θερμαίνονται και τρυπούνται για να

Η λέξη "άψογη" σημαίνει την απουσία συγκόλλησης.

Σχεδιασμός αδιάβροχων σωλήνων πληροί το πρότυπο των προδιαγραφών ASME B36.10 και B36.19

Η προδιαγραφή ASME B36.10 καλύπτει τα μεγέθη των αδιάβρωστων σωλήνων άνθρακα και χαμηλής κράματος

(διάμετροι και βάρος) μεταξύ 1/8 και 24 ίντσες

Η προδιαγραφή ASME B36.19 αντιθέτως καλύπτει τις διαστάσεις και τα βάρη του ανοξείδωτου χάλυβα,

Δορυφόροι διπλού τύπου, χωρίς συγκόλληση και συγκολλημένοι από κράμα νικελίου

Οι εμπορικοί αδιάβροχοι σωλήνες προσδιορίζονται με ονομαστικό μέγεθος σωλήνα (που αντιπροσωπεύει το μέγεθος του σωλήνα).

Η ρύθμιση αυτή περιλαμβάνει τα ακόλουθα χαρακτηριστικά:

το πάχος του σωλήνα (τα πιο συνηθισμένα είναι το πρόγραμμα 40, STD, XS, XXS για άνθρακα/σύνθετο)

για σωλήνες, και 10S, 40S και 80S για σωλήνες από ανοξείδωτο χάλυβα και κράμα νικελίου)

Πληροφορίες για το προϊόν/Περιγραφή του προϊόντος/Βασικές πληροφορίες/Προδιαγραφή

Τεχνολογία/Χάρτες τεχνικών στοιχείων

Κατάλογος πάχους για τους αδιάβροχους σωλήνες σύμφωνα με το ANSI B36.10

Μονάδα: MM

Σχεδιασμός διαστάσεων

Υπερβολική... εξωτερική διάμετρος

Ταυτότητα... εσωτερική διάμετρος

Δυστυχία τοίχου

L... μήκος

Εάν απαιτείται ελάχιστο πάχος τοιχώματος, επιτρέπονται μόνο παραλλαγές στην πλεονεκτική πλευρά.

Τελεία συγκόλλησης οπίσθιας

Αρμόδια για την παραγωγή υλικών

Σχήμα 4 Λεπτομέρειες για τις πτυχές ζύγισης για το GTAW Root Pass [WT > 3 mm (0,12 ίντσες) έως 10 mm (0,38 ίντσες), συμπεριλαμβανομένων]

Γενικές σημειώσεις:

α) Η εν λόγω λεπτομέρεια ισχύει για τη συγκόλληση με τόξο βουλφραμίου αερίου (GTAW) της ρίζας όπου το ονομαστικό πάχος είναι μεγαλύτερο από 3 mm

β) Οι γραμμικές διαστάσεις εκφράζονται σε χιλιοστά με τις τιμές των ιντσών ανά παρενέργεια.

Απαιτούμενη ευθεία

Οι σωλήνες και οι σωλήνες Tandard παρέχονται ευθυγραμμισμένοι προς το μάτι: για ειδικές εφαρμογές, οι σωλήνες Tandard

η επιτρεπόμενη απόκλιση από την ευθεία γραμμή μπορεί να συμφωνηθεί μεταξύ αγοραστή και σωλήνα

ο κατασκευαστής: η μέγιστη επιτρεπόμενη απόκλιση από την ευθεία σχετική με

στο μήκος της μέτρησης L πρέπει να αναφέρεται, π.χ. 1 mm/1000 mm.

Εκκεντρικότητα

Το E είναι η μισή διαφορά μεταξύ του μεγαλύτερου και του μικρότερου.

τιμές πάχους τοίχου (WT) σε μία εγκάρσια τομή.

Εκφρασμένα σε mm:

Ωστόσο, η εκκεντρικότητα εκφράζεται ως ποσοστό του μέσου πάχους τοίχου αυτής της διατομής

Μέση διάμετρος μέσα και έξω

D0 είναι ο αριθμητικός μέσος όρος μεταξύ της μικρότερης και της μεγαλύτερης διάμετρου σωλήνα σε οποιοδήποτε σωλήνα ή σωλήνα

Εάν απαιτείται ελάχιστο πάχος τοίχου, επιτρέπονται μόνο παραλλαγές στην πλεονεκτική πλευρά.

Ούλα

Ο είναι η διαφορά μεταξύ της μεγαλύτερης και της μικρότερης διάμετρου σε οποιαδήποτε περιφέρεια ενός σωλήνα

Ως ποσοστό της μέσης διάμετρου είναι:

Η ωοειδότητα δεν πρέπει να συγχέεται με την εκκεντρικότητα.

ΠΡΟΣΟΧΗ ΤΗΣ ΕΠΙΤΡΟΠΗΣ ΑΝΑΣΕΜΕΝΟΥ ΤΟΥΡΟΥ

Οι αδιάβροχοι σωλήνες από ήπιο χάλυβα από 1/8 έως 24 ίντσες.

η λεγόμενη διαδικασία ἀποκόλλησης ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση ἀπό ἀποκόλληση

Ενώ η διαδικασία του "τρυπανιού με μανδρέλα" χρησιμοποιείται για μεγαλύτερες διαμέτρους.

Εφαρμογή/Χρήση

Οι αδιάβροχοι σωλήνες από χάλυβα χρησιμοποιούνται για διάφορες εφαρμογές στη βιομηχανία πετρελαίου και φυσικού αερίου:

•Επιπλέον δραστηριότητες (κοινές αγωγές OCTG)

•μεσαία ροή (μεταφορά και διανομή υγρών, όπως πετρέλαιο, αέριο, ατμός, οξέα, λιπάσματα)

•από την πύλη (πυροδοσία διαδικασιών για τη διύλιση πετρελαίου και φυσικού αερίου σε παράγωγα)

•Γενικές εφαρμογές υδραυλικών για υπηρεσίες κοινής ωφέλειας

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ των αδιάβρωστων σωλήνων και των αδιάβρωστων σωλήνων;

Α:Οι αδιάβροχοι σωλήνες από χάλυβα δεν πρέπει να συγχέονται με τους αδιάβροχους σωλήνες.η λέξη “pipe” ισχύει για κάθε σωλήνα που χρησιμοποιείται για τη μεταφορά υγρών, ότι η λέξη "σωλήνας" εφαρμόζεται σε σωλήνες (διαφόρων μορφών, στρογγυλών, οβάλ, τετραγωνικών) που χρησιμοποιούνται για κατασκευαστικές/μηχανικές εφαρμογές, συστήματα οργάνωσης,και την κατασκευή εξοπλισμού υπό πίεση όπως λέβητες, ανταλλακτές θερμότητας, και υπερθερμαντήρες.

Ε: Ποια είναι η ανοχή των αδιάβροχων σωλήνων

Α:Διάταξη διαστάσεων για αδιάβροχο σωλήνα API 5L /A106GR.B.

1Για εξωτερικές διαμέτρους μικρότερες από 2 3/8 ίντσες (60,3 mm), η ανοχή διαμέτρου σωλήνα σωλήνα +/- 0,5 mm. Τέρμα σωλήνα +/- 0,5 mm.024 mm).

2. Για OD ίσο ή μεγαλύτερο από 2 3/8 ίντσες (60,3) έως 24 ίντσες (610 mm), (διαμετρική ανοχή) για το σώμα σωλήνα είναι +/- 0,0075D, το τέλος του σωλήνα +/- 0,005D αλλά μέγιστο έως +/- 1,6 mm (0,063 mm);

Ανεξάρτητα από την περίπτωση, η διαφορά μεταξύ των διαστάσεων του σωλήνα και του σωλήνα πρέπει να είναι μικρότερη από:

(Σε περίπτωση που συμφωνηθεί με τον κατασκευαστή και τον πελάτη, θα μπορούσαν να εφαρμοστούν αυστηρότερες ανοχές)

3Για το πάχος του τοίχου

Πάνω από 4 mm (0 0157 ίντσες), ανοχή +0,6 (0,024 mm), -0,5 mm (0,020 ίντσες),

Για το API 5L πάχος σωλήνα από ατσάλι χωρίς συγκόλληση σε 4 mm έως 10 mm (0,394 ίντσες), +0, 150t, -0,125t.

Για το API πάχος σωλήνα χωρίς ραφή 10 mm έως 25 mm (0,984 ίντσες), +/- 0,125 t.

πάχος τοίχου ≥ 25 mm, +3,7 mm ή +0,1 t (εάν μεγαλύτερος) και -3,0 mm (0,120 ίντσες) ή -0,1 t (εάν μεγαλύτερος).

t για το πάχος,

4Για την ευθεία, μέγιστο για όλο το μήκος, ανοχή μέγιστο 0,15% του μήκους.

5Η ευθεία, η μέγιστη απόκλιση για το τέλος του σωλήνα, πρέπει να είναι ≤ 0,3 mm/m.

6Διάστημα +/- 200 mm για γενικό, +/- 25,4 mm για ειδικό.
