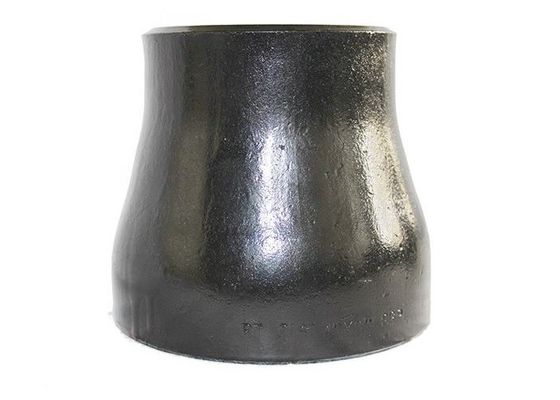

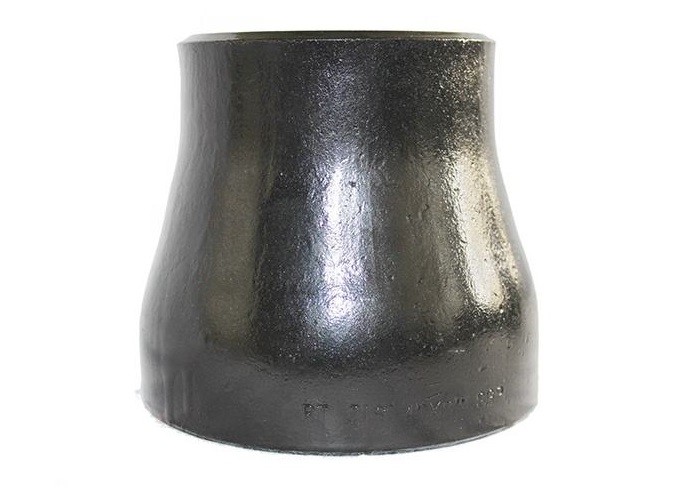

ANSI B16.9 CS Συγκεντρωτικός ελαττωματικός σωλήνας συγκόλλησης

σωληνώματα συγκεντρωτικοί μειωτές σύμφωνα με το ANSI B16.9

Ο συγκεντρωτικός μειωτής είναι ένας τύπος σωληνώσεων σύμφωνα με την προδιαγραφή ASME B16.9 που εφαρμόζεται σε σωληνώσεις βιομηχανικής κατασκευής.

Χρησιμοποιείται για τη μείωση του μεγέθους ροής του σωλήνα από το μεγαλύτερο σε μικρότερο.

Ο πρώτος είναι σε σχήμα κώνου που χρησιμοποιείται για τη σταδιακή μείωση του μεγέθους του σωλήνα.

Το τελευταίο έχει την μία άκρη του στραμμένη προς το στόμα του σωλήνα σύνδεσης, μειώνοντας τις πιθανότητες συσσώρευσης αέρα.

Μειωτές κλίμακας σύμφωνα με το πρότυπο ASME B16.9

Κατάλογος πάχους για σωληνώματα ANSI B16.9

Α. Όταν τα εξαρτήματα είναι συγκολλημένων κατασκευών, το προαναφερόμενο σήμα ποιότητας και σήμανσης συμπληρώνεται με γράμμαΕπικεφαλήςWΕπικεφαλής.

Β Τα εξαρτήματα που κατασκευάζονται από ράβδους ή πλάκες μπορούν να έχουν μέγιστη περιεκτικότητα σε άνθρακα 0,35.

C Τα εξαρτήματα που κατασκευάζονται από σφυρηλατήσεις μπορούν να περιέχουν 0,35 μέγιστο άνθρακα και 0,35 μέγιστο πυρίτιο χωρίς ελάχιστο.

Π Για κάθε μείωση κατά 0,01 % κάτω από το καθορισμένο ανώτατο όριο άνθρακα, επιτρέπεται αύξηση κατά 0,06 % του μαγγανίου πάνω από το καθορισμένο ανώτατο όριο, έως ένα ανώτατο όριο 1,35%.

E Το άθροισμα του χαλκού, του νικελίου, του χρωμίου και του μολυβδενίου δεν πρέπει να υπερβαίνει το 1,00%.

F Το άθροισμα του χρωμίου και του μολυβδενίου δεν πρέπει να υπερβαίνει το 0,32%.

^{Απαιτήσεις ελαστικότητας}

Ειδικότητα της ASME B16.9 για τα συγκολλημένα υλικά επάνω από τα μύτη

Η προδιαγραφή ASME B16.9 έχει σχεδιαστεί για ελαστικά συγκολλημένα εξαρτήματα που εφαρμόζονται σε αγωγούς βιομηχανικής κατασκευής.

Τυπικό πεδίο εφαρμογής

Το πρότυπο περιλαμβάνει τις προδιαγραφές των NPS 1/2 έως NPS 48 (DN15-DN1200) των κατασκευασμένων στο εργοστάσιο σφυρηλατημένων σωληνωτικών εξαρτημάτων με συγκολλημένα μπουλόνια, συνολικές διαστάσεις, βαθμολογίες ανοχής, μεθόδους δοκιμής και σήμανση.

Ειδικά εξαρτήματα

Τα ειδικά εξαρτήματα εδώ αναφέρονται σε ειδικά μεγέθη, σχήματα και ανοχές που συμφωνούνται μεταξύ αγοραστή και κατασκευαστή.

Τεχνουργημένα εξαρτήματα

Η κατασκευή πλευρικών και άλλων εξαρτημάτων με περιμετρικές ή διασταυρούμενες συγκόλλησεις θεωρείται ότι η κατασκευή σωλήνων δεν θα μπορούσε να εφαρμόσει το παρόν πρότυπο.

Οι μονάδες σύμφωνα με το πρότυπο ASME B16.9 δηλώνονται τόσο σε μονάδες SI (μετρικές) όσο και σε μονάδες συνηθισμένης χρήσης των ΗΠΑ.

Πρότυπα αναφοράς

Δεν θεωρείται πρακτικό να προσδιορίζεται η συγκεκριμένη έκδοση κάθε προτύπου και προδιαγραφής στις μεμονωμένες αναφορές.Ένα προϊόν που έχει κατασκευαστεί σύμφωνα με προηγούμενη έκδοση των προαναφερθέντων προτύπων και σε όλες τις άλλες πτυχές συμμορφώνεται με το παρόν πρότυπο, θεωρείται ότι συμμορφώνεται..

ΑΣΜΕ Β16.5: Φλάντζες σωλήνων και εξαρτήματα με φλάντζες: NPS 1·2 Μέσα από το πρότυπο NPS 24 Metric/Inch

ΑΣΜΕ Β16.25: Για τις άκρες συγκόλλησης με μύτη

ASME B31: Κώδικας για σωλήνες υπό πίεση

ΑΣΜΕ Β31.3: Διοχέτευση υδραυλικών αγωγών

ASME B36.10M, συγκολλημένοι και άψογοι σφυρηλατημένοι σωλήνες χάλυβα

ASME B36.19M, σωλήνες από ανοξείδωτο χάλυβα

Κώδικας ASME για λέβητες και δοχεία υπό πίεση

ASTM A234/A234M-17, Προδιαγραφή για σωληνώματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για λειτουργία με μέτρια και υψηλή θερμοκρασία

ASTM A403/A403M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από αυστηνικό ανοξείδωτο χάλυβα

ASTM A420/A420M-16, Προδιαγραφή για σωληνώματα σωλήνων από σφυρηλατημένο ατσάλι άνθρακα και κράμα ατσάλι για χαμηλής θερμοκρασίας λειτουργία

ASTM A815/A815M-14e1, Προδιαγραφή για σφυρηλατημένα φερριτικά, φερριτικά/αυστεντικά και μαρτενσιτικά σωλήνες από ανοξείδωτο χάλυβα

ASTM A960/A960M-16a, Προδιαγραφή κοινών απαιτήσεων για εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα

ASTM E29-13, Πρακτική για τη χρήση σημαντικών ψηφίων στα δεδομένα δοκιμής για τον προσδιορισμό της συμμόρφωσης με τις προδιαγραφές

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Για άλλα υλικά μετάλλων (αλουμίνιο, τιτάνιο, νικέλιο και κράμα).

Ε: Ο πελάτης ζήτησε εξαρτήματα συγκόλλησης με μύτη στο A105:

Α: Το πιο κοινό υλικό προσαρμογής βουρτσίσματος από χάλυβα άνθρακα είναι το A234WPB. Είναι ισοδύναμο με τις φλάντζες A105, ωστόσο δεν υπάρχει τέτοιο πράγμα όπως το A105 ή το A106.Τα εξαρτήματα A234WPB είναι κατασκευασμένα από A106GRΒ σωλήνες. A105 είναι ένα υλικό από Bar σφυρηλατημένα ως υλικά υψηλής πίεσης ή φλάντζας

Ε: Οι πελάτες ζητούν “ενιοποιημένα” σκεύη ζυγής με μύτη:

Α: Αυτό είναι επίσης μια παρανόηση, δεδομένου ότι οι φλάντζες είναι διαθέσιμες σε A105 και A105 N, όπου το N σημαίνει κανονισμένο.Οι κατασκευαστές κανονικοποιούν τα σιδηρουργικά τους εξαρτήματα.Ιδιαίτερα για τους αγκώνες και τα δάχτυλα των ποδιών, οι πελάτες που χρειάζονται “ενιοποιημένα” εξαρτήματα συγκόλλησης με μύτη θα πρέπει να ζητήσουν εξαρτήματα WPL6, τα οποία έχουν υψηλή απόδοση και είναι τυποποιημένα ως τυποποιημένη διαδικασία.

Ε; Ο πελάτης ξεχνά να αναφέρει συγκολλημένο ή αδιάβροχο ελαστικό συγκόλλημα:

Α: Τα εξαρτήματα συγκόλλησης με μάζα είναι διαθέσιμα τόσο σε συγκόλληση όσο και σε συναρμολόγηση χωρίς συγκόλληση.Τα εξαρτήματα σωλήνων χωρίς συγκόλληση δεν είναι συνηθισμένα σε μεγέθη μεγαλύτερα από 12Οι συγκολλημένοι σωλήνες κατασκευάζονται από συγκολλημένο ατσάλι άνθρακα ή ατσάλι.

: Τι είναι ένα 3R ή 3D αγκώνα σωλήνα ρύθμιση;

Α: Πρώτον, οι όροι 3R ή 3D χρησιμοποιούνται ως συνώνυμα. Ένα αγκώνα συγκόλλησης 3R έχει ακτίνα κάμψης 3 φορές μεγαλύτερη από το ονομαστικό μέγεθος του σωλήνα.

1Τεχνική υποστήριξη

2- Έλεγχος ποιότητας πρώτης ύλης.

3- Επιθεώρηση κατά τη διάρκεια της παραγωγής.

4Τελική δοκιμή περιλαμβάνει επιφάνεια, διάσταση, δοκιμή PT, δοκιμή RT, δοκιμή υπερήχων

5. Έκθεση δοκιμής κάθε αποστολής

4. Ευέλικτοι όροι παράδοσης. EXW FOB CIF CFR DDP DDU

5Ευέλικτοι τρόποι πληρωμής: LC. TT. DP

6Προσαρμοσμένο πακέτο περιλαμβάνει λογότυπο.

7. 18 μήνες Εγγύηση ποιότητας.

9- Αντικατάσταση δωρεάν με αεροπορικό μέσο σε περίπτωση που διαπιστωθεί κάποιο σφάλμα

10. 24 ώρες για την απάντηση στις ερωτήσεις σας
