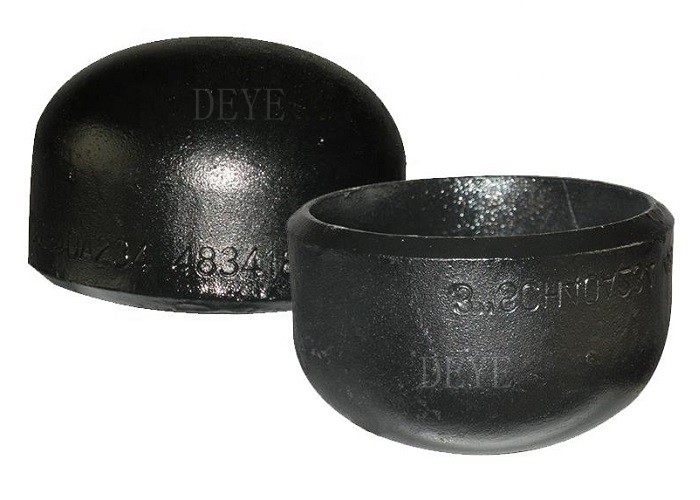

SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9

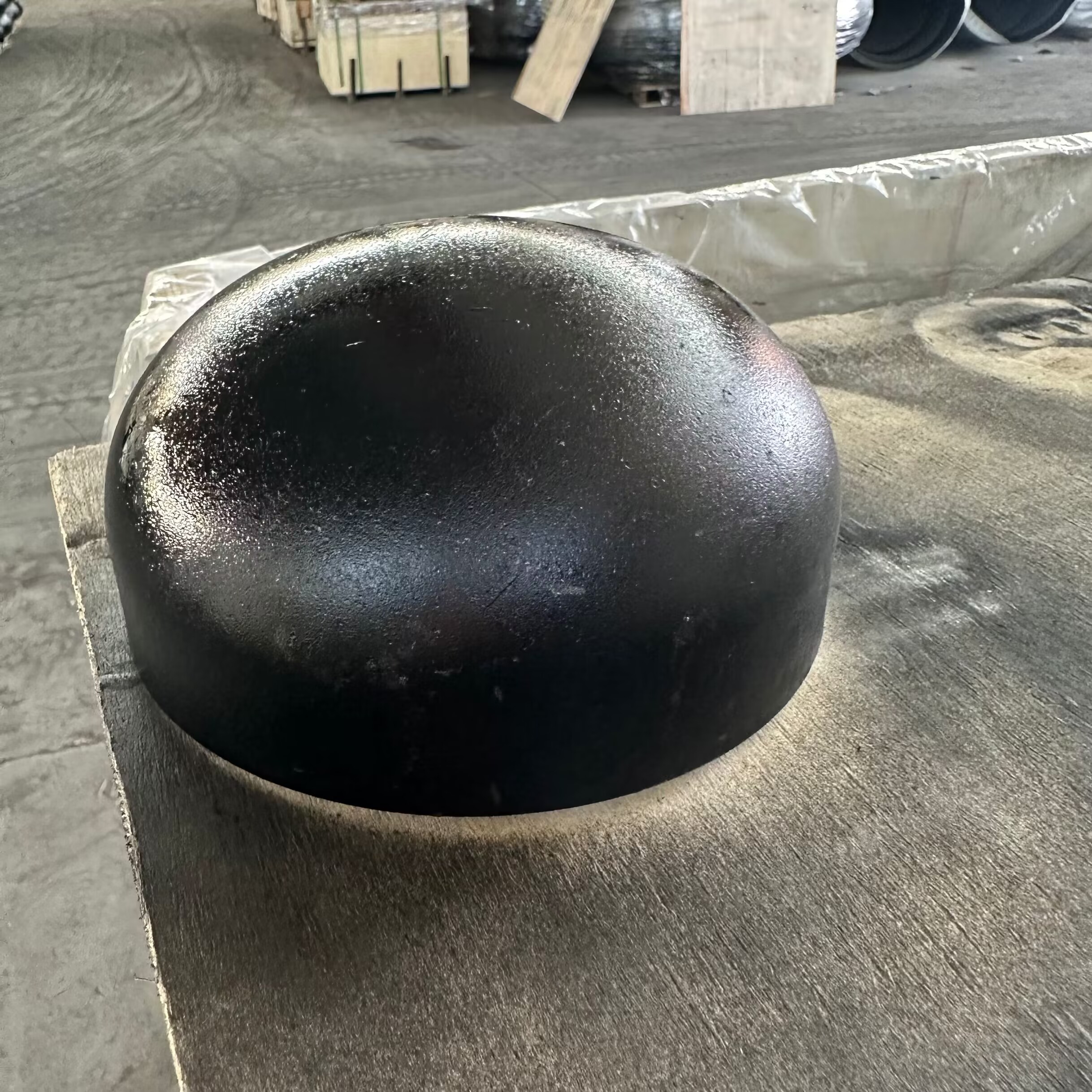

  • SCH40 A234WPB Carbon Steel Pipe Cap ends with BW ANSI B16.9

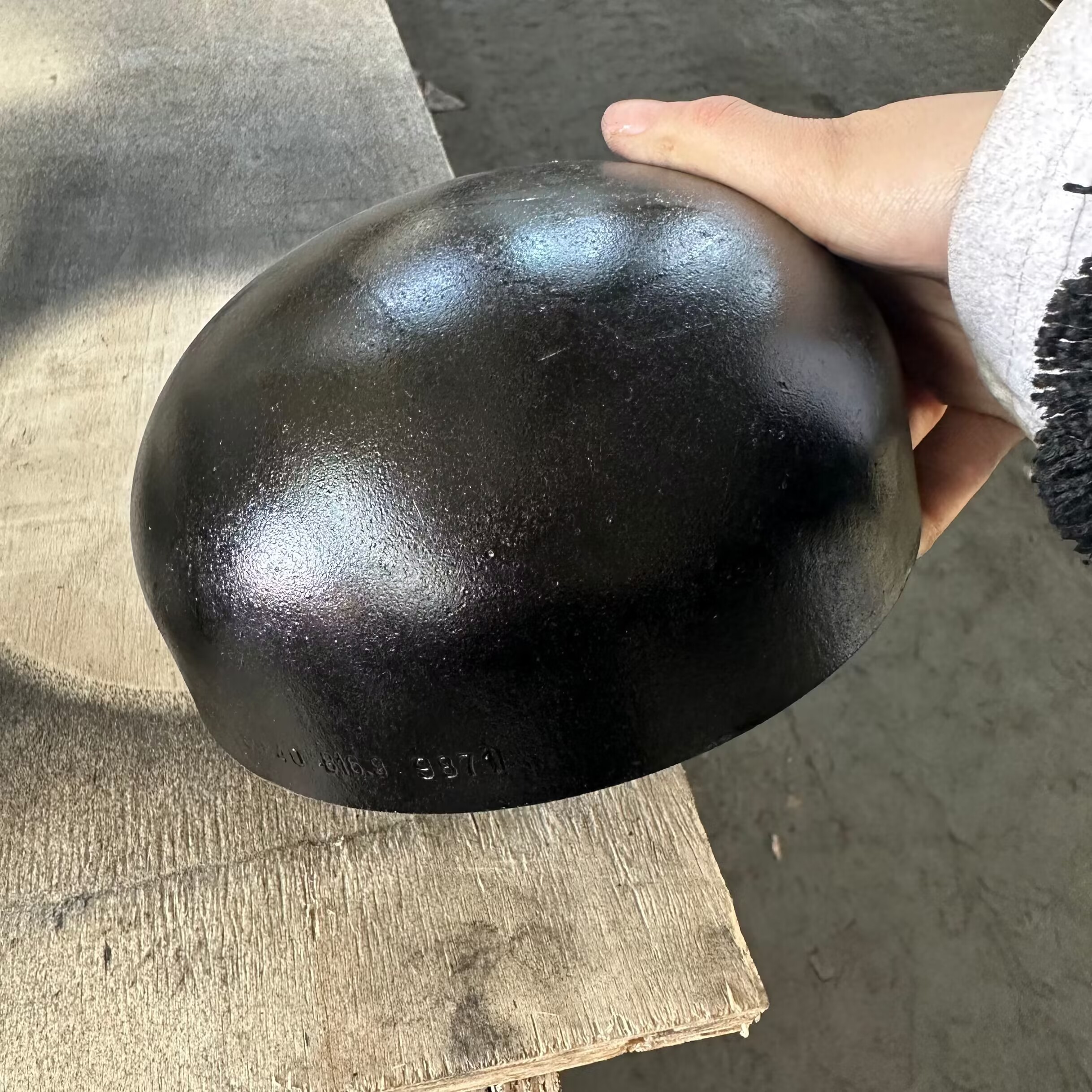

  • SCH40 A234WPB Carbon Steel Pipe Cap ends with BW ANSI B16.9

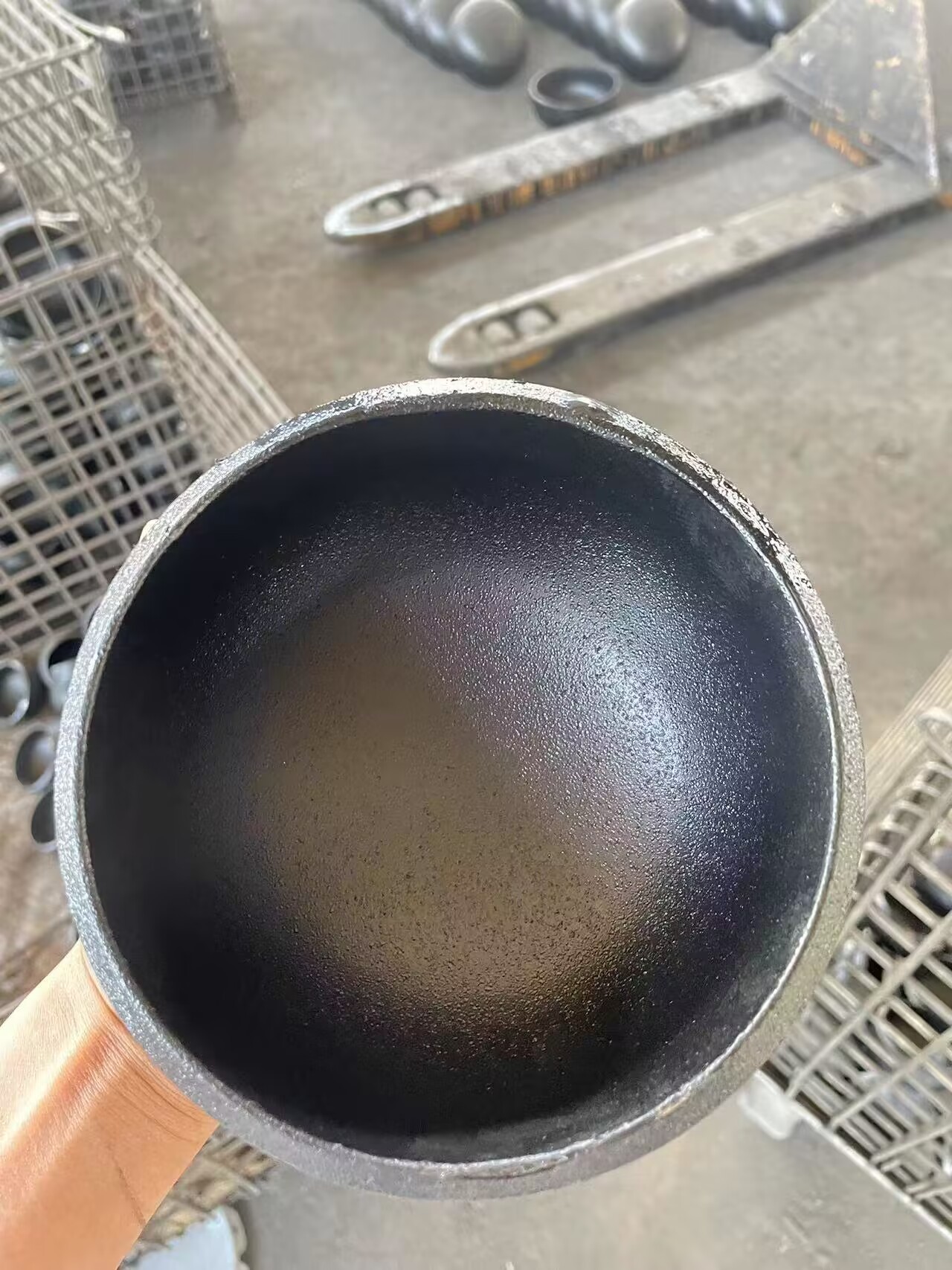

  • SCH40 A234WPB Carbon Steel Pipe Cap ends with BW ANSI B16.9
  • SCH40 A234WPB Carbon Steel Pipe Cap ends with BW ANSI B16.9
Τόπος καταγωγής Κίνα
Μάρκα DEYE
Πιστοποίηση ISO9001:2015 PED
Αριθμό μοντέλου Pf-ΚΑΠ-C03
Document Product Brochure PDF
Ποσότητα παραγγελίας min 10pcs
Τιμή USD0.58-USD100 for seamless fittings
Συσκευασία λεπτομέρειες Πτυχή-ξύλινες περιπτώσεις, παλέτες, χαρτοκιβώτια
Χρόνος παράδοσης 5-8 ημέρες για τα στοιχεία αποθεμάτων
Όροι πληρωμής Λ/Κ, Τ/Τ, D/P

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

ΣΚΑΥΠΕ: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Υλικό Α234WPB, WP11, WP22, WPC, A420WPL6 Επιφάνεια Μαύρο φινίρισμα, φινίρισμα εξαφάνισης, αντιτριβικό λάδι
Δάχος SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS Μέγεθος 1/2» - 48»
Τύπος ASME ANSI DIN GOST Σύνδεση Τελεία βέβλου BE ή τέρματα πλάνα PE
Επισημαίνω

Α234WPB Κεπάκι σωλήνα χάλυβα άνθρακα

,

καπάκι σωλήνα χάλυβα άνθρακα sch40

,

Β16.9 Τελικά καπάκια σωλήνων από χάλυβα άνθρακα
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9

Περιγραφή του προϊόντος

Τελεία σωλήνωνΗ κύρια λειτουργία του End Cap είναι να

υδατοασθενή δίκτυα σωλήνων εκτός από την αντοχή σε υγρασία, χημικές ουσίες και καιρικές συνθήκες.Τα ατσάλινα καπάκια σωλήνων είναι τα εξαρτήματα σωλήνων,

που χρησιμοποιούνται κυρίως ως πρίζα για την κάλυψη της άκρης ενός σωλήνα, τα άκρα του καπακιού του σωλήνα πληρούν το πρότυπο ANSI B16.9/DIN2617/JIS2312

Πληροφορίες για το προϊόν/βασικές πληροφορίες/προδιαγραφές

Προϊόντα Κεφάλαια από χάλυβα άνθρακα/κεφάλαια από μαύρο χάλυβα/τέλη σωλήνων από ανοξείδωτο χάλυβα
Μέγεθος Τεχνουργήματα για σωλήνες: 1/2"-48", DN15-DN1200
Προσαρμογή αποδεκτή
Δάχος Ειδικότερα, η Επιτροπή θα πρέπει να εξετάσει αν η Επιτροπή έχει λάβει μέτρα για την αντιμετώπιση των κινδύνων που ενδέχεται να απορρέουν από την εφαρμογή του παρόντος κανονισμού.
Τύπος ΑΣΜΕ Β16.9, ASTM A234, ASTM A420, ANSI B16.9/B16.25/B16.28; MSS SP-75
DIN2605-1/2615/2616/2617
JIS B2311,2312,2313
EN 10253-1, EN 10253-2 κλπ.
Μπορούμε να παράγουμε όπως το σχέδιο και το πρότυπο των πελατών.
Υλικό Χάλυβα άνθρακα ΑΣTM A234WPB,A234WPC,A420WPL6,St37.0Στ35.8Στ45.8,PG370,PT410,
16MnR,1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1Mo
Σιδηρούχιο Α230W11, Α230W22, Α230W2, Α230W3, Α230W31.7335,1.7380,
1.0488 ((1.0566), PA22, PA23, PA24, PA25, PL380
Ατσάλι ατσάλι Αξιοθέτητες για την κατασκευή ηλεκτρικών συσσωρευτών316, 316L,321. 1Cr18Ni9Ti, 00Cr19Ni10,00Cr17Ni14Mo2
1.4301,1.4306,1.4401,1.4571,SUS304,SUS304L,SUS316,SUS316L,SUS321
Επεξεργασία επιφάνειας Ζεστά Ζυγισμένα
Μαύρη ζωγραφική
Διαφανές λάδι, αντιτριβικό λάδι
FEB
3PE
Τεχνολογία/Χάρτης τεχνικών στοιχείων

Κατάλογος πάχους για σωληνώματα ANSI B16.9

Μονάδα: mm

Εθνικό ΕΣΠ Εξωτερικός διμέτρος Διαφορετικό πάχος με ανοχή +12,5%
ΣΧ20 Sch30 ΕΜΣ Sch40 Sch60 XS Sch80 Σλ20 Sch160 ΧΧΣ
1/8 10. 3 Επικεφαλής Επικεφαλής 1. 73 1. 73 Επικεφαλής 2. 41 2. 41 Επικεφαλής Επικεφαλής Επικεφαλής
1/4 13. 7 Επικεφαλής Επικεφαλής 2. 24 2. 24 Επικεφαλής 3. 02 3. 02 Επικεφαλής Επικεφαλής Επικεφαλής
3/8 17. 1 Επικεφαλής Επικεφαλής 2. 31 2. 31 Επικεφαλής 3. 20 3. 20 Επικεφαλής Επικεφαλής Επικεφαλής
1/2 21. 3 Επικεφαλής Επικεφαλής 2. 77 2. 77 Επικεφαλής 3. 73 3. 73 Επικεφαλής 4. 78 7. 47
3/4 26. 7 Επικεφαλής Επικεφαλής 2. 87 2. 87 Επικεφαλής 3. 91 3. 91 Επικεφαλής 5. 56 7. 82
1 33.4 Επικεφαλής Επικεφαλής 3. 38 3. 38 Επικεφαλής 4. 55 4. 55 Επικεφαλής 6. 35 9. 09
1 1/4 42. 2 Επικεφαλής Επικεφαλής 3. 56 3. 56 Επικεφαλής 4. 85 4. 85 Επικεφαλής 6. 35 9. 70
1 1/2 48. 3 Επικεφαλής Επικεφαλής 3. 68 3. 68 Επικεφαλής 5. 08 5. 08 Επικεφαλής 7. 14 10. 15
2 60. 3 Επικεφαλής Επικεφαλής 3. 91 3. 91 Επικεφαλής 5. 54 5. 54 Επικεφαλής 8. 74 11. 07
Δύο και μισό 73. 0 Επικεφαλής Επικεφαλής 5. 16 5. 16 Επικεφαλής 7. 01 7.01 Επικεφαλής 9. 53 14. 02
3 88. 9 Επικεφαλής Επικεφαλής 5. 49 5. 49 Επικεφαλής 7. 62 7. 62 Επικεφαλής 11. 13 15. 24
3 1/2 101. 6 Επικεφαλής Επικεφαλής 5. 74 5. 74 Επικεφαλής 8. 08 8. 08 Επικεφαλής Επικεφαλής Επικεφαλής
4 114. 3 Επικεφαλής Επικεφαλής 6.02 6. 02 Επικεφαλής 8. 56 8. 56 11. 13 13. 49 17. 12
5 141. 3 Επικεφαλής Επικεφαλής 6. 55 6. 55 Επικεφαλής 9. 53 9. 53 12. 70 15. 88 19. 05
6 168. 3 Επικεφαλής Επικεφαλής 7. 11 7. 11 Επικεφαλής 10. 97 10. 97 14. 27 18. 26 21.95
8 219. 1 6. 35 7. 04 8. 18 8. 18 10. 31 12. 70 12. 70 18. 26 23. 01 22.23
10 273. 1 6. 35 7. 80 9. 27 9.27 12. 70 12. 70 15. 09 21. 44 28. 58 25. 40
12 323.9 6. 35 8. 38 9. 53 10. 31 14. 27 12. 70 17. 48 25. 40 33. 32 25. 40
14 355. 6 7. 92 9. 53 9. 53 11. 13 15. 09 12. 70 19. 05 27. 79 35. 71 Επικεφαλής
16 406. 4 7. 92 9. 53 9. 53 12. 70 16. 66 12. 70 21. 44 30. 96 40. 49 Επικεφαλής
18 457. 2 7. 92 11. 13 9. 53 14. 27 19. 05 12. 70 23. 83 34. 96 45. 24 Επικεφαλής
20 508. 0 9. 53 12. 70 9. 53 15. 09 20. 62 12. 70 26. 19 38. 10 50. 01 Επικεφαλής
22 558. 8 9. 53 12. 70 9. 53 Επικεφαλής 22. 23 12. 70 28. 58 41. 28 53. 98 Επικεφαλής
24 609. 6 9. 53 14. 27 9. 53 17. 48 24. 61 12. 70 30. 96 46. 02 59. 54 Επικεφαλής
26 660.4 12. 70 Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
28 711.2 12. 70 15. 88 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
30 762. 0 12. 70 15. 88 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
32 812. 8 12. 70 15. 88 9. 53 17. 48 Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
34 863. 6 12. 70 15. 88 9. 53 17. 48 Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
36 914. 4 12. 70 15. 88 9. 53 17. 48 Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
38 965.2 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
40 1016. 0 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
42 1066. 8 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
44 1117. 6 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
46 1168.4 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
48 1219. 2 Επικεφαλής Επικεφαλής 9. 53 Επικεφαλής Επικεφαλής 12. 70 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής

Κατάλογος διαστάσεων

Μέγεθος της ΚΑΠ

SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9 0

Ονομαστικό μέγεθος σωλήνα (NPS) Εξωτερική διάμετρος στο Bevel Διάρκεια, Ε [Σημείωση (1) ] Περιορισμός του πάχους του τοίχου για το μήκος, Ε Μέγεθος, Ε1
[Σημείωση (2) ]
1/2 21.3 25 4.57 25
3/4 26.7 25 3.81 25
1 33.4 38 4.57 38
1-1/4 42.2 38 4.83 38
1-1/2 48.3 38 5.08 38
2 60.3 38 5.59 44
2-1/2 73.0 38 7.11 51
3 88.9 51 7.62 64
3-1/2 101.6 64 8.13 76
4 114.3 64 8.64 76
5 141.3 76 9.65 89
6 168.3 89 10.92 102
8 219.1 102 12.70 127
10 273.0 127 12.70 152
12 323.8 152 12.70 178
14 355.6 165 12.70 191
16 406.4 178 12.70 203
18 457.0 203 12.70 229
20 508.0 229 12.70 254
22 559.0 254 12.70 254
24 610.0 267 12.70 305
26 660.0 267 　 　
28 711.0 267 　 　
30 762.0 267 　 　
32 813.0 267 　 　
34 864.0 267 　 　
36 914.0 267 　 　
38 965.0 305 　 　
40 - 1016 δολάρια.0 305 　 　
42 1067.0 305 　 　
44 118.0 343 　 　
46 1 168.0 343 　 　
48 - 1 219.0 343 　 　

Εφαρμογή/Χρήση

Αγωγός υγρών χαμηλής και μεσαίας πίεσης, λέβητα, βιομηχανία πετρελαίου και φυσικού αερίου, γεωτρήσεις, χημική βιομηχανία,

Ηλεκτρική βιομηχανία, ναυπηγική βιομηχανία, εξοπλισμός λιπασμάτων και αγωγών, κατασκευές, πετροχημικές, φαρμακευτικές βιομηχανίες κλπ.

Προδιαγραφή υλικού

Ονομασία: A 234/A 234M ¥ 05 Τεχνική προδιαγραφή για σωληνώματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για
Υπηρεσία με μέτρια και υψηλή θερμοκρασία

Η παρούσα προδιαγραφή καλύπτει τα εξαρτήματα από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα χωρίς συγκόλληση και συγκολλημένα
από την τελευταία αναθεώρηση της ASME B16.9, Β16.11, MSS SP-79 και MSS SP-95.
Εγκατασκευές που διαφέρουν από αυτές των προδιαγραφών ASME και
Τα πρότυπα MSS πρέπει να παρέχονται σύμφωνα με την συμπληρωματική απαίτηση S58 της προδιαγραφής A 960.

Χημικές απαιτήσεις (σύνθεση, %)

Αξία και υλικό Γ Μ Π S Σιλικόνη Χρωμικό Μολυβδένιο Νικέλιο Χάλυβα
WPBΒ,Γ,D,Ε,F0.30 το πολύ. 0.29 ̇1.06 0.05 0.058 0.10 λεπτά 0.40 το πολύ. 0.15 το πολύ. 0.40 το πολύ. 0.40 το πολύ.
WPCΓ,D,Ε,F0.35 το πολύ. 0.29 ̇1.06 0.05 0.058 0.10 λεπτά 0.40 το πολύ. 0.15 το πολύ. 0.40 το πολύ. 0.40 το πολύ.
WP1 0.28 το πολύ. 0.30 ∙0.90 0.045 0.045 0.10 ∙0.50 . . . 0.44 ∙ 0.65. . . . . .
WP12 CL1, 0.05 ∙0.20 0.30 ∙0.80 0.045 0.045 0.60 το πολύ 0.80 ̇1.25 0.44 ∙ 0.65. . . . . .
WP12 CL2 　 　 　 　 　 　 　
WP11 CL1 0.05 ∙0.15 0.30 ∙0.60 0.03 0.03 0.50 ̇1.00 1.00 ∙1.50 0.44 ∙ 0.65. . . . . .
WP11 CL2, 0.05 ∙0.20 0.30 ∙0.80 0.04 0.04 0.50 ̇1.00 1.00 ∙1.50 0.44 ∙ 0.65. . . . . .
WP11 CL3 　 　 　 　 　 　 　
WP22 CL1, 0.05 ∙0.15 0.30 ∙0.60 0.04 0.04 0.50 το πολύ. 1.90 ∙2.60 0.87 ∙ 1.13. . . . . .
WP22 CL3 　 　 　 　 　 　 　
WP5 CL1, 0.15 το πολύ. 0.30 ∙0.60 0.04 0.03 0.50 το πολύ. 4.0 ∙6.0 0.44 ∙ 0.65. . . . . .
WP5 CL3 　 　 　 　 　 　 　
WP9 CL1, 0.15 το πολύ. 0.30 ∙0.60 0.03 0.03 1.00 μέγιστο 8.0 ¢10.0 0.90 ̇ 1.10. . . . . .
WP9 CL3 WPR 　 　 　 　 　 　 　 　 　
0.20 το πολύ. 0.40 ̇1.06 0.045 0.05 . . . . . . . . . 1.60 ̇2.24 0.75 ̇1.25
WP91 0.08 ∙0.12 0.30 ∙0.60 0.02 0.01 0.20 ∙0.50 8.0 ∙9.5 0.85 ̇1.05 0.40 το πολύ. . . .
WP911 0.09 ∙0.13 0.30 ∙0.60 0.02 0.01 0.10 ∙0.50 8.5 ∙9.5 0.90 ̇1.10 0.40 το πολύ.

. .

Απαιτήσεις μηχανικής απόδοσης

　 WPC, 　 WP11 CL1, 　 WP11 CL3, 　
Αξία και σύμβολο σήμανσης WPB WP11 CL2, WP1 WP22 CL1, WPR WP22 CL3 WP91 WP911 WP12 CL1
WP12 CL2 WP5 CL1 WP5 CL3
　 　 　 　 WP9 CL1 　 WP9 CL3 　 　 　
Δυνατότητα τράβηξης, εύρος ksi [MPa] 60 ̊85 70 ̇ 95 55·80 60 ̊85 63 ¢ 88 75 ¢ 100 85 ̇ 110 90· 120 60 ̊85
　 [415 ₹585] [485 ̇655] [380550] [415 ₹585] [435 ̇605] [520690] [585 ₹760] [620840] [415 ₹585]
Δυνατότητα απόδοσης, min, ksi [MPa] 35 [240] 40 [275] 30 [205] 30 [205] 46 [315] 45 [310] 60 [415] 64 [440] 32 [220]

(0,2% εκτόπιση ή 0,5% παράταση-υποφόρτωση)

 　 　 　 　 　 　

Διαδικασία παραγωγής

Διαδικασία σήμανσης αγκώνα και επαναεξοπλισμός

SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9 1

Επεξεργασία σχηματιστή ELBOW

SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9 2

Εργασία και εξοπλισμός

SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9 3

Εργασία και εξοπλισμός για τη μορφή μειωτή

SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9 4

Επεξεργασία και εξοπλισμός με άμμο

SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9 5

Διαδικασία κατεδάφισης

SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9 6SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9 7

Εργαστήριο ζωγραφικής

SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9 8

Συσκευή για αποστολή

SCH40 A234WPB Το καπάκι σωλήνα χάλυβα άνθρακα τελειώνει με BW ANSI B16.9 9

Πρότυπα αναφοράς

Ειδικότητα της ASME B16.9 για τα συγκολλημένα υλικά επάνω από τα μύτη

Η προδιαγραφή ASME B16.9 έχει σχεδιαστεί για τα συγκολλημένα με μύτη εξαρτήματα που εφαρμόζονται σε αγωγούς βιομηχανικής κατασκευής.

ε, σταυρό, καπάκι, μειωτή κλπ.

Τυπικό πεδίο εφαρμογής

Το πρότυπο περιλαμβάνει τις προδιαγραφές των NPS 1/2 έως NPS 48 (DN15-DN1200) κατασκευασμένων σε εργοστάσιο σφυρηλατημένων σωληνωμένων σωληνώσεων

συνολικές διαστάσεις, ονομαστικές ανοχές, μεθόδους δοκιμής και σήμανση.

Ειδικά εξαρτήματα

Τα ειδικά εξαρτήματα εδώ αναφέρονται σε ειδικά μεγέθη, σχήματα και ανοχές που συμφωνούνται μεταξύ αγοραστή και κατασκευαστή.

Τεχνουργημένα εξαρτήματα

Τα κατασκευασμένα πλάγια και άλλα εξαρτήματα με περιμετρικές ή διασταυρούμενες συγκόλλησεις θεωρούνται κατασκευές σωλήνων

δεν θα μπορούσε να εφαρμόσει αυτό το πρότυπο.

Οι μονάδες σύμφωνα με το πρότυπο ASME B16.9 δηλώνονται τόσο σε μονάδες SI (μετρικές) όσο και σε μονάδες συνηθισμένης χρήσης των ΗΠΑ.

Πρότυπα αναφοράς

Δεν θεωρείται πρακτικό να προσδιορίζεται η συγκεκριμένη έκδοση κάθε προτύπου και προδιαγραφής στις μεμονωμένες αναφορές.

Προϊόν που έχει κατασκευαστεί σύμφωνα με προηγούμενη έκδοση των προδιαγραφόμενων προτύπων και σε όλες τις άλλες πτυχές συμμορφώνεται με το παρόν πρότυπο

θα θεωρηθεί ότι τηρήθηκε.

ΑΣΜΕ Β16.5: Φλάντζες σωλήνων και εξαρτήματα με φλάντζες: NPS 1·2 Μέσα από το πρότυπο NPS 24 Metric/Inch

ΑΣΜΕ Β16.25: Για τις άκρες συγκόλλησης με μύτη

ASME B31: Κώδικας για σωλήνες υπό πίεση

ΑΣΜΕ Β31.3: Διοχέτευση υδραυλικών αγωγών

ASME B36.10M, συγκολλημένοι και άψογοι σφυρηλατημένοι σωλήνες χάλυβα

ASME B36.19M, σωλήνες από ανοξείδωτο χάλυβα

Κώδικας ASME για λέβητες και δοχεία υπό πίεση

ASTM A234/A234M-17, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:

Υπηρεσία με μέτρια και υψηλή θερμοκρασία

ASTM A403/A403M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από αυστηνικό ανοξείδωτο χάλυβα

ASTM A420/A420M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:

Υπηρεσία χαμηλής θερμοκρασίας

ASTM A815/A815M-14e1, Προδιαγραφή για σφυρηλατημένα φερριτικά, φερριτικά/αυστεντικά και μαρτενσιτικά σωλήνες από ανοξείδωτο χάλυβα

ASTM A960/A960M-16a, Προδιαγραφή κοινών απαιτήσεων για εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα

ASTM E29-13, Πρακτική για τη χρήση σημαντικών ψηφίων στα δεδομένα δοκιμής για τον προσδιορισμό της συμμόρφωσης με τις προδιαγραφές

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Για άλλα υλικά μετάλλων (αλουμίνιο, τιτάνιο, νικέλιο και κράμα).

Γενικές ερωτήσεις/ Ερωτήσεις και απαντήσεις πελατών

Ε: Ο πελάτης ζήτησε εξαρτήματα συγκόλλησης με μύτη στο A105:

Α: Το πιο συνηθισμένο υλικό προσαρμογής σιδηρουργικών σιδηροδρόμων από χάλυβα άνθρακα είναι το A234WPB. Είναι ισοδύναμο με φλάντζες A105,

Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως ένα A105 ή A106 πριονιστικό συγκόλλημα A106 Gr.B είναι για το επίπεδο σωλήνα.

Τα εξαρτήματα A234WPB κατασκευάζονται από σωλήνες A106GR.B. Το A105 είναι ένα υλικό από μπάρα που σφυρηλατείται σε

να είναι Υψηλής πίεσης εξαρτήματα ή φλάντζες

Ε: Οι πελάτες ζητούν “ενιοποιημένα” σκεύη ζυγής με μύτη:

Α: Αυτή είναι επίσης μια παρανόηση, δεδομένου ότι οι φλάντζες είναι διαθέσιμες σε A105 και A105 N, όπου το N σημαίνει κανονισμένο.

Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως το A234WPBN.

Αυτό το φυσιολογικό θερμική επεξεργασία διαδικασία έγινε, ειδικά για τους αγκώνες και τα δάχτυλα πελάτης που χρειάζονται

Οι “κανονικοποιημένοι” σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί

Ε: Ο πελάτης ξεχνά να αναφέρει το χρονοδιάγραμμα του σωλήνα:

Α: Τα εξαρτήματα Buttweld πωλούνται ανά μέγεθος σωλήνα, αλλά το πρόγραμμα σωλήνων πρέπει να προσδιορίζεται ώστε να ταιριάζει με την ταυτότητα του εξαρτήματος σε

Εάν δεν αναφέρεται χρονοδιάγραμμα, θα υποθέσουμε ότι ζητείται ένα τείχος πρότυπο.

Ε; Ο πελάτης ξεχνά να αναφέρει συγκολλημένο ή αδιάβροχο ελαστικό συγκόλλημα:

Α: Τα εξαρτήματα συγκόλλησης μπότ είναι διαθέσιμα τόσο σε συγκόλληση όσο και σε συναρμολόγηση χωρίς συγκόλληση.

Η διαμόρφωση των σωλήνων με αδιάβροχο χάλυβα είναι συνήθως πιο ακριβή.

Οι συγκολλημένοι σωλήνες κατασκευάζονται από συγκολλημένο ατσάλι άνθρακα ή

Διατίθενται σε μεγέθη από 1⁄2 ̊ έως 72 ̊ και είναι πιο προσιτά από τα αδιάβροχα εξαρτήματα.

Ε: Τι σημαίνει σύντομη ακτίνα (SR) ή μεγάλη ακτίνα (LR);

Α: Θα ακούσετε συχνά SR45 αγκώνα ή LR45 αγκώνα.

για την αλλαγή της κατεύθυνσης της ροής.Ένας μακρύς ακτίνας αγκώνα (LR 90 αγκώνα ή LR 45 αγκώνα) θα έχει μια καμπύλη σωλήνα που

Έτσι, ένα 6 ιντσών LR 90 έχει ακτίνα κάμψης που είναι 1,5x ονομαστικό μέγεθος σωλήνα.

Ένας σύντομος ακτίνας αγκώνα (SR45 ή SR90) έχει μια καμπύλη σωλήνα που είναι ίσο με το μέγεθος της ρύθμισης, έτσι ώστε ένα 6 ′′ SR 45

έχει ακτίνα κάμψης 6 ̊ ονομαστικού μεγέθους σωλήνα.

Ε: Τι είναι ένα 3R ή 3D τοποθέτηση σωλήνα αγκώνα;

Α: Πρώτον, οι όροι 3R ή 3D χρησιμοποιούνται ως συνώνυμα.

3 φορές το ονομαστικό μέγεθος του σωλήνα.

Υπηρεσία DEYE PIPING COMPANY

1Τεχνική υποστήριξη

2- Έλεγχος ποιότητας πρώτης ύλης.

3- Επιθεώρηση κατά τη διάρκεια της παραγωγής.

4Τελική δοκιμή περιλαμβάνει επιφάνεια, διάσταση, δοκιμή PT, δοκιμή RT, δοκιμή υπερήχων

5. Έκθεση δοκιμής κάθε αποστολής

4. Ευέλικτοι όροι παράδοσης. EXW FOB CIF CFR DDP DDU

5Ευέλικτοι τρόποι πληρωμής: LC. TT. DP

6Προσαρμοσμένο πακέτο περιλαμβάνει λογότυπο.

7. 18 μήνες Εγγύηση ποιότητας.

9- Αντικατάσταση δωρεάν με αεροπορικό μέσο σε περίπτωση που διαπιστωθεί κάποιο σφάλμα

10. 24 ώρες για την απάντηση στις ερωτήσεις σας

Ετικέττες:

sch40 τοποθετήσεις σωληνώσεων χάλυβα άνθρακα

Συσκευές σωλήνων από χάλυβα άνθρακα

Συσκευές σωλήνων από ήπιο χάλυβα
