Συναρμολόγηση σιδηροδυναμικών υλικών για την κατασκευή υλικών από χάλυβα.9
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | DEYE |
| Πιστοποίηση | ISO9001:2015 PED |
| Αριθμό μοντέλου | Pf-EL-C07 |
| Document | Product Brochure PDF |
| Ποσότητα παραγγελίας min | 10pcs |
| Τιμή | USD0.58-USD100 for seamless fittings |
| Συσκευασία λεπτομέρειες | Πτυχή-ξύλινες περιπτώσεις, παλέτες, χαρτοκιβώτια |
| Χρόνος παράδοσης | 5-8 ημέρες για τα στοιχεία αποθεμάτων |
| Όροι πληρωμής | Λ/Κ, Τ/Τ, D/P |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Τύπος | ASME ANSI DIN GOST | Υλικό | Α335 P5, P9, P11, WPHY65, κράμα χάλυβα, UNS31803 UNS32750 |
|---|---|---|---|
| Δάχος | SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS | Μέγεθος | 1/2» - 72» |
| Σύνδεση | Ζυγισμένη με μπότα BW Ζυγισμένη με μπότα | Επιφάνεια | Μαύρο φινίρισμα, φινίρισμα εξαφάνισης, αντιτριβικό λάδι |
| Επισημαίνω | Εφοδιασμός με ηλεκτρική ενέργεια,Εφοδιασμοί από ήπιο χάλυβα SCH80,Β16.9 Τεχνουργημένα εξαρτήματα σωλήνων από χάλυβα άνθρακα |
||

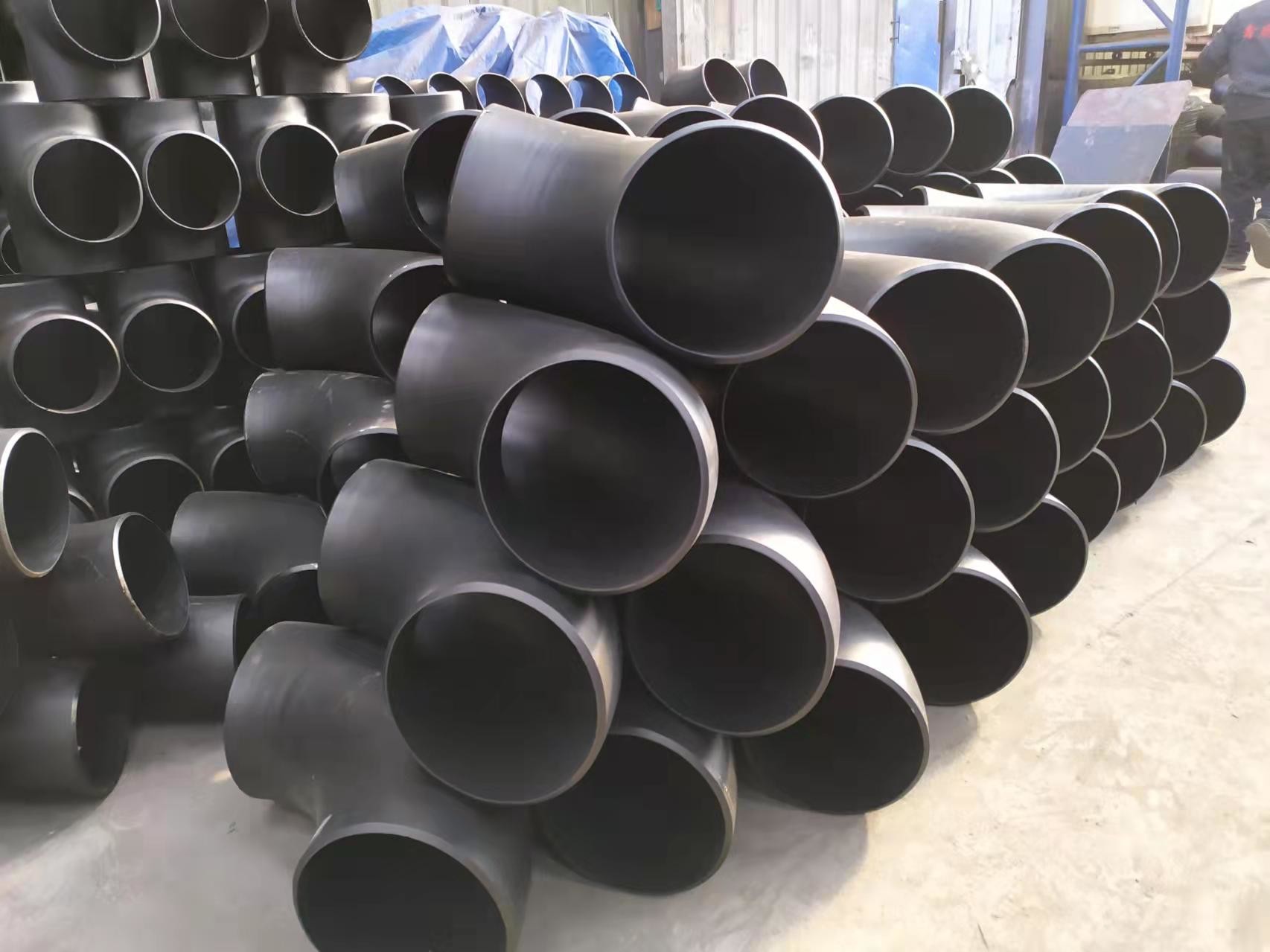

Περιγραφή προϊόντων
Συναρμολόγηση σιδηροδυναμικών υλικών για την κατασκευή υλικών από χάλυβα.9
Πληροφορίες για το προϊόν
Τεχνουργήματα για σωλήνες από χάλυβα χάλυβα χρωμικού πολυσύνθετου χάλυβα με υλικά των κλάσεων P1, P5, P9, P11, P22, P91 σε σχήμα αγκώνα, στροφής, σταυρού, κάλυψης, μειωτή,
Οι άκρες των κολώνων και κλπ. τα εξαρτήματα από χρώμιο μολυλυλυγωμένο χάλυβα χρησιμοποιούνται ευρέως σε εργοστάσια ηλεκτροπαραγωγής.
και σκληρότερο από το κανονικό χάλυβα αλλά όχι τόσο ανθεκτικό στη διάβρωση όσο το ανοξείδωτο χάλυβα
Περιγραφή προϊόντος/βασικές πληροφορίες/προδιαγραφή
| Αξιολογίες: | Κατηγορίες Chrome Moly P1, P5, P9, P11, P22, P9 |
| Προδιαγραφές | Α/SA234 WP1,WP5,WP9,WP11,WP22,WP91 /SA182,F5,F9,F11,F22,F91 |
| Τύπος | Χωρίς συγκόλληση / συγκολλημένη / κατασκευασμένη / πλαστοποιημένη |
| Ράδιο κάμψης: | R=1D 2D 3D.5D.6D,8D, 10D ή Custom |
| Πεδίο | 1/"NB έως 48"NB σε S 10s, 40s, 80s, 160s XXS |
| Μέγεθος | Αρμόδια για την παρακολούθηση της χρήσης:9Β16.28.MSS-SP-43 |
| Ονομασία των προϊόντων |
Αγκώνες από κράμα χάλυβα - μεγάλη ακτίνα Άλλος χάλυβας κράματος 180°LR Χάλυβα κράματος 180°SR Επιστροφή στροφών Τεχνουργήματα για σωλήνες από κράμα χάλυβα Πιγκάσιμες καμπύλες Σύνδεσμοι από κράμα χάλυβα Τύποι από κράμα χάλυβα Τελικά καπάκια από κράμα χάλυβα |
| Τρόποι δοκιμής | Δοκιμασμένη ακτινογραφία 100% χωρίς συγκόλληση / συγκόλληση |
Χαρακτηριστικά / Χαρακτηριστικά

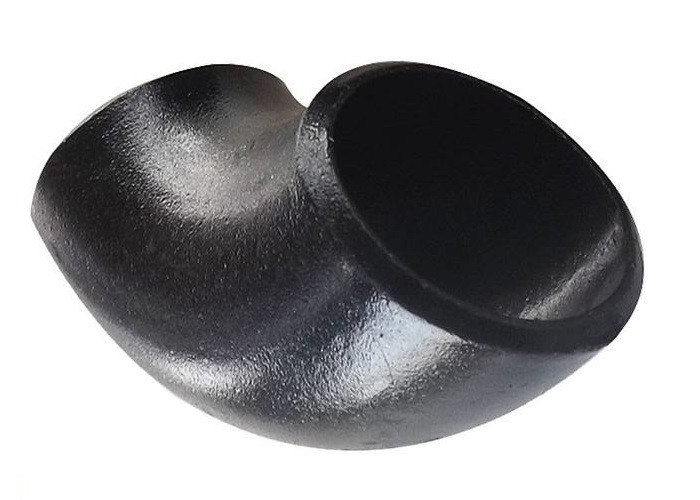

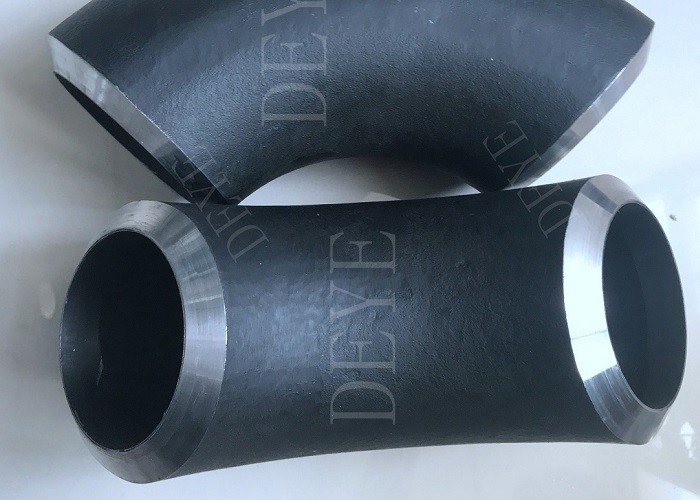

ΑγκώνεςΤα είδη αυτά χρησιμοποιούνται για την αλλαγή της κατεύθυνσης της ροής.
- γωνίες 90 και 45 μοιρών λόγω της μεγάλης ζήτησης τους σε υδραυλικά συστήματα.
Οι 45 βαθμοί αγκώνες χρησιμοποιούνται κυρίως σε εγκαταστάσεις παροχής νερού, ηλεκτρονικές συσκευές
και βιομηχανικά δίκτυα αγωγών χημικών, τροφίμων, αγωγών κλιματισμού, κηπουρικής παραγωγής, γεωργίας και εγκαταστάσεων ηλιακής ενέργειας.
Τεχνολογία/Χάρτης τεχνικών στοιχείων
Κατάλογος πάχους για σωληνώματα ANSI B16.9
Μονάδα: mm
| Εθνικό ΕΣΠ | Εξωτερικός διμέτρος | Διαφορετικό πάχος με ανοχή +12,5% | |||||||||
| ΣΧ20 | Sch30 | ΕΜΣ | Sch40 | Sch60 | XS | Sch80 | Σλ20 | Sch160 | ΧΧΣ | ||
| 1/8 | 10. 3 | Επικεφαλής | Επικεφαλής | 1. 73 | 1. 73 | Επικεφαλής | 2. 41 | 2. 41 | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 1/4 | 13. 7 | Επικεφαλής | Επικεφαλής | 2. 24 | 2. 24 | Επικεφαλής | 3. 02 | 3. 02 | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 3/8 | 17. 1 | Επικεφαλής | Επικεφαλής | 2. 31 | 2. 31 | Επικεφαλής | 3. 20 | 3. 20 | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 1/2 | 21. 3 | Επικεφαλής | Επικεφαλής | 2. 77 | 2. 77 | Επικεφαλής | 3. 73 | 3. 73 | Επικεφαλής | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | Επικεφαλής | Επικεφαλής | 2. 87 | 2. 87 | Επικεφαλής | 3. 91 | 3. 91 | Επικεφαλής | 5. 56 | 7. 82 |
| 1 | 33.4 | Επικεφαλής | Επικεφαλής | 3. 38 | 3. 38 | Επικεφαλής | 4. 55 | 4. 55 | Επικεφαλής | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | Επικεφαλής | Επικεφαλής | 3. 56 | 3. 56 | Επικεφαλής | 4. 85 | 4. 85 | Επικεφαλής | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | Επικεφαλής | Επικεφαλής | 3. 68 | 3. 68 | Επικεφαλής | 5. 08 | 5. 08 | Επικεφαλής | 7. 14 | 10. 15 |
| 2 | 60. 3 | Επικεφαλής | Επικεφαλής | 3. 91 | 3. 91 | Επικεφαλής | 5. 54 | 5. 54 | Επικεφαλής | 8. 74 | 11. 07 |
| Δύο και μισό | 73. 0 | Επικεφαλής | Επικεφαλής | 5. 16 | 5. 16 | Επικεφαλής | 7. 01 | 7.01 | Επικεφαλής | 9. 53 | 14. 02 |
| 3 | 88. 9 | Επικεφαλής | Επικεφαλής | 5. 49 | 5. 49 | Επικεφαλής | 7. 62 | 7. 62 | Επικεφαλής | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | Επικεφαλής | Επικεφαλής | 5. 74 | 5. 74 | Επικεφαλής | 8. 08 | 8. 08 | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 4 | 114. 3 | Επικεφαλής | Επικεφαλής | 6.02 | 6. 02 | Επικεφαλής | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | Επικεφαλής | Επικεφαλής | 6. 55 | 6. 55 | Επικεφαλής | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | Επικεφαλής | Επικεφαλής | 7. 11 | 7. 11 | Επικεφαλής | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | Επικεφαλής |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | Επικεφαλής |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | Επικεφαλής |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | Επικεφαλής |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | Επικεφαλής | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | Επικεφαλής |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | Επικεφαλής |
| 26 | 660.4 | 12. 70 | Επικεφαλής | 9. 53 | Επικεφαλής | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | Επικεφαλής | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | Επικεφαλής | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 38 | 965.2 | Επικεφαλής | Επικεφαλής | 9. 53 | Επικεφαλής | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 40 | 1016. 0 | Επικεφαλής | Επικεφαλής | 9. 53 | Επικεφαλής | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 42 | 1066. 8 | Επικεφαλής | Επικεφαλής | 9. 53 | Επικεφαλής | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 44 | 1117. 6 | Επικεφαλής | Επικεφαλής | 9. 53 | Επικεφαλής | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 46 | 1168.4 | Επικεφαλής | Επικεφαλής | 9. 53 | Επικεφαλής | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
| 48 | 1219. 2 | Επικεφαλής | Επικεφαλής | 9. 53 | Επικεφαλής | Επικεφαλής | 12. 70 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής |
Κατάλογος διαστάσεων
Πίνακας 1 Διαστάσεις αγκώνων μεγάλης ακτίνας
Γενική ΣΗΜΕΙΩΣΗ: Όλες οι διαστάσεις είναι σε χιλιοστά.
| Κανονικό μέγεθος σωλήνα (NPS) | Εξωτερική διάμετρος στο Bevel | 90 μοίρες Κόντες, Α | 45 μοίρες Κόντες, Β |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| Δύο και μισό | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | - 1016 δολάρια.0 | 1 524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 1 168.0 | 1 753 | 727 |
| 48 | - 1 219.0 | 1 829 | 759 |
Πίνακας 2 Διάμετροι μειωτικού αγκώνα μεγάλης ακτίνας
| Ονομαστικό μέγεθος σωλήνα (NPS) | Εξωτερική διάμετρος στο Bevel | Από το κέντρο ως το τέλος, Α. | Ονομαστικό μέγεθος σωλήνα (NPS) | Εξωτερική διάμετρος στο Bevel | Από το κέντρο ως το τέλος, Α. | ||
| Μεγάλο τέλος | Μικρό τέλος | Μεγάλο τέλος | Μικρό τέλος | ||||
| 2 x1-1/2 ίντσες | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 x 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10 x 5 | 273.0 | 141.3 | 381 |
| 2-1/2 x 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2-1/2X 1-1/2 " | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2-1/2 x 1-1/4 ′′ | 73.0 | 42.2 | 95 | 12 x 6 | 323.8 | 168.3 | 457 |
| 3 x 2 1/2 ιντσών | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 × 10 | 355.6 | 273.0 | 533 |
| 3 x 1-1/2′′ | 88.9 | 48.3 | 114 | 14 x 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3-1/2 x 2-1/2 ′′ | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3-1/2 x 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 x 3 1/2 ιντσών | 114.3 | 101.6 | 152 | 18 x 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 x 2-1/2 ιντσών | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4X2" | 114.3 | 60.3 | 152 | 18 x 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5 x 3 1/2 ιντσών | 141.3 | 101.6 | 190 | 20 x 16 | 508.0 | 406.4 | 762 |
| 5X3" | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5 x 2-1/2 ίντσες | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6X4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6 x 3 1/2 ιντσών | 168.3 | 101.6 | 229 | 24 x 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 x 16 | 610.0 | 406.4 | 914 | ||||
| 8X6" | 219.1 | 168.3 | 305 | 24 × 14 | 610.0 | 355.6 | 914 |
| 8X5" | 219.1 | 141.3 | 305 | 24 x 12 | 610.0 | 323.8 | 914 |
| 8X4" | 219.1 | 114.3 | 305 | • •· | • - • | •. • | - Ναι. |
Πίνακας 3 Διαστάσεις μακράς ακτίνας επιστρέφει Πίνακας 4 Διαστάσεις κοντών ακτίνων αγκώνων
| Ονομαστικό μέγεθος σωλήνα NPS | Εξωτερική διάμετρος στο Bevel | Κέντρο προς Κέντρο | Πίσω στο πρόσωπο | Ονομαστικό μέγεθος σωλήνα | Εξωτερική διάμετρος στο Bevel | Από το κέντρο ως το τέλος. |
| Κ | (NPS) | Α | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| Δύο και μισό | 73.0 | 190 | 132 | Δύο και μισό | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
Πίνακας 5 Διαστάσεις μικρής ακτίνας 180 μοιρών Επιστροφές Πίνακας 6 Διαστάσεις 3D Κόντου
| Ονομαστικό μέγεθος σωλήνα | Εξωτερική διάμετρος | Κέντρο προς Κέντρο | Πίσω στο πρόσωπο | Μέγεθος σωλήνα | Εξωτερική διάμετρος | 90 μοίρες Κόντες | 45 μοίρες Κόντες |
| (NPS) | 0 | Κ | (NPS) | στο Bevel | Α | Β | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2 ίντσες | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2-1/2 ίντσες | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | Δύο και μισό | 73.0 | 190 | 79 |
| 3-1/2 ίντσες | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| Γενικές σημειώσεις:Όλες οι διαστάσεις είναι σε χιλιοστά. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 | 821 | ||||
| 28 | Στις 7:00.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | - 1016 δολάρια.0 | 3 048 | 1 264 | ||||
| 42 | 1067.0 | 3 200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 1 168.0 | 3 505 | 1 453 | ||||
| 48 | - 1 219.0 | 3 658 | 1 516 |
||||
Εφαρμογή/Χρήση
Αγωγός υγρών χαμηλής και μεσαίας πίεσης, λέβητα, βιομηχανία πετρελαίου και φυσικού αερίου, γεωτρήσεις, χημική βιομηχανία,
Ηλεκτρική βιομηχανία, ναυπηγική βιομηχανία, εξοπλισμός λιπασμάτων και αγωγών, κατασκευές, πετροχημικές, φαρμακευτικές βιομηχανίες κλπ.
Προδιαγραφή υλικού
Ονομασία: A 234/A 234M ¥ 05 Τεχνική προδιαγραφή για σωληνώματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για
Υπηρεσία με μέτρια και υψηλή θερμοκρασία
Η παρούσα προδιαγραφή καλύπτει τα εξαρτήματα από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα χωρίς συγκόλληση και συγκολλημένες κατασκευές που καλύπτονται από
από την τελευταία αναθεώρηση της ASME B16.9, Β16.11, MSS SP-79 και MSS SP-95.
Εγκατασκευές που διαφέρουν από αυτές των προδιαγραφών ASME και
Τα πρότυπα MSS πρέπει να παρέχονται σύμφωνα με την συμπληρωματική απαίτηση S58 της προδιαγραφής A 960.
Χημικές απαιτήσεις (σύνθεση, %)
| Αξία και υλικό | Γ | Μ | Π | S | Σιλικόνη | Χρωμικό | Μολυβδένιο | Νικέλιο | Χάλυβα |
| WPBΒ,Γ,D,Ε,F0.30 το πολύ. | 0.29 ̇1.06 | 0.05 | 0.058 | 0.10 λεπτά | 0.40 το πολύ. | 0.15 το πολύ. | 0.40 το πολύ. | 0.40 το πολύ. | |
| WPCΓ,D,Ε,F0.35 το πολύ. | 0.29 ̇1.06 | 0.05 | 0.058 | 0.10 λεπτά | 0.40 το πολύ. | 0.15 το πολύ. | 0.40 το πολύ. | 0.40 το πολύ. | |
| WP1 | 0.28 το πολύ. | 0.30 ∙0.90 | 0.045 | 0.045 | 0.10 ∙0.50 | . . . | 0.44 ∙ 0.65. . . . . . | ||
| WP12 CL1, | 0.05 ∙0.20 | 0.30 ∙0.80 | 0.045 | 0.045 | 0.60 το πολύ | 0.80 ̇1.25 | 0.44 ∙ 0.65. . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 ∙0.15 | 0.30 ∙0.60 | 0.03 | 0.03 | 0.50 ̇1.00 | 1.00 ∙1.50 | 0.44 ∙ 0.65. . . . . . | ||
| WP11 CL2, | 0.05 ∙0.20 | 0.30 ∙0.80 | 0.04 | 0.04 | 0.50 ̇1.00 | 1.00 ∙1.50 | 0.44 ∙ 0.65. . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1, | 0.05 ∙0.15 | 0.30 ∙0.60 | 0.04 | 0.04 | 0.50 το πολύ. | 1.90 ∙2.60 | 0.87 ∙ 1.13. . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1, | 0.15 το πολύ. | 0.30 ∙0.60 | 0.04 | 0.03 | 0.50 το πολύ. | 4.06.0 | 0.44 ∙ 0.65. . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1, | 0.15 το πολύ. | 0.30 ∙0.60 | 0.03 | 0.03 | 1.00 μέγιστο | 8.0 ¢10.0 | 0.90 ̇ 1.10. . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 το πολύ. | 0.40 ̇1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ̇2.24 | 0.75 ̇1.25 | |
| WP91 | 0.08 ∙0.12 | 0.30 ∙0.60 | 0.02 | 0.01 | 0.20 ∙0.50 | 8.0 ∙9.5 | 0.85 ̇1.05 | 0.40 το πολύ. | . . . |
| WP911 | 0.09 ∙0.13 | 0.30 ∙0.60 | 0.02 | 0.01 | 0.10 ∙0.50 | 8.5 ∙9.5 | 0.90 ̇1.10 | 0.40 το πολύ. |
. .
|
Απαιτήσεις μηχανικής απόδοσης
| WPC | WP11 CL1 | WP11 CL3 | |||||||
| Αξία και σύμβολο σήμανσης | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Δυνατότητα τράβηξης, εύρος ksi [MPa] | 60 ̊85 | 70 ̇ 95 | 55 ¢ 80 | 60 ̊85 | 63 ¢ 88 | 75 ¢ 100 | 85 ̇ 110 | 90· 120 | 60 ̊85 |
| [415 ₹585] | [485 ̇655] | [380550] | [415 ₹585] | [435 ̇605] | [520690] | [585 ₹760] | [620840] | [415 ₹585] | |
| Δυνατότητα απόδοσης, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2% εκτόπιση ή 0,5% παράταση-υποφόρτωση) |
|||||||||
Διαδικασία παραγωγής
Πρότυπα αναφοράς
Ειδικότητα της ASME B16.9 για τα συγκολλημένα υλικά επάνω από τα μύτη
Η προδιαγραφή ASME B16.9 έχει σχεδιαστεί για σιδερωμένα εξαρτήματα που χρησιμοποιούνται σε αγωγούς βιομηχανικής κατασκευής.
ε, σταυρό, καπάκι, μειωτή κλπ.
Τυπικό πεδίο εφαρμογής
Το πρότυπο περιλαμβάνει τις προδιαγραφές των NPS 1/2 έως NPS 48 (DN15-DN1200) κατασκευασμένων σε εργοστάσιο σφυρηλατημένων σωληνωμένων σωληνώσεων
συνολικές διαστάσεις, ονομαστικές ανοχές, μεθόδους δοκιμής και σήμανση.
Ειδικά εξαρτήματα
Τα ειδικά εξαρτήματα εδώ αναφέρονται σε ειδικά μεγέθη, σχήματα και ανοχές που συμφωνούνται μεταξύ αγοραστή και κατασκευαστή.
Τεχνουργημένα εξαρτήματα
Τα κατασκευασμένα πλάγια και άλλα εξαρτήματα από περιφερειακές ή διασταυρωτικές συγκόλλησεις θεωρούνται κατασκευές σωλήνων
δεν θα μπορούσε να εφαρμόσει αυτό το πρότυπο.
Οι μονάδες σύμφωνα με το πρότυπο ASME B16.9 δηλώνονται τόσο σε μονάδες SI (μετρικές) όσο και σε μονάδες συνηθισμένης χρήσης των ΗΠΑ.
Πρότυπα αναφοράς
Δεν θεωρείται πρακτικό να προσδιορίζεται η συγκεκριμένη έκδοση κάθε προτύπου και προδιαγραφής στις μεμονωμένες αναφορές.
Προϊόν που έχει κατασκευαστεί σύμφωνα με προηγούμενη έκδοση των προδιαγραφόμενων προτύπων και σε όλες τις άλλες πτυχές συμμορφώνεται με το παρόν πρότυπο
θα θεωρηθεί ότι τηρήθηκε.
ΑΣΜΕ Β16.5: Φλάντζες σωλήνων και εξαρτήματα με φλάντζες: NPS 1·2 Μέσα από το πρότυπο NPS 24 Metric/Inch
ΑΣΜΕ Β16.25: Για τις άκρες συγκόλλησης με μύτη
ASME B31: Κώδικας για σωλήνες υπό πίεση
ΑΣΜΕ Β31.3: Διοχέτευση υδραυλικών αγωγών
ASME B36.10M, συγκολλημένοι και άψογοι σφυρηλατημένοι σωλήνες χάλυβα
ASME B36.19M, σωλήνες από ανοξείδωτο χάλυβα
Κώδικας ASME για λέβητες και δοχεία υπό πίεση
ASTM A234/A234M-17, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:
Υπηρεσία με μέτρια και υψηλή θερμοκρασία
ASTM A403/A403M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από αυστηνικό ανοξείδωτο χάλυβα
ASTM A420/A420M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:
Υπηρεσία χαμηλής θερμοκρασίας
ASTM A815/A815M-14e1, Προδιαγραφή για σφυρηλατημένα φερριτικά, φερριτικά/αυστεντικά και μαρτενσιτικά σωλήνες από ανοξείδωτο χάλυβα
ASTM A960/A960M-16a, Προδιαγραφή κοινών απαιτήσεων για εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα
ASTM E29-13, Πρακτική για τη χρήση σημαντικών ψηφίων στα δεδομένα δοκιμής για τον προσδιορισμό της συμμόρφωσης με τις προδιαγραφές
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Για άλλα υλικά μετάλλων (αλουμίνιο, τιτάνιο, νικέλιο και κράμα).
Γενικές ερωτήσεις/ Ερωτήσεις και απαντήσεις πελατών
Ε: Ο πελάτης ζήτησε εξαρτήματα συγκόλλησης με μύτη στο A105:
Α: Το πιο συνηθισμένο υλικό προσαρμογής σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών
Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως ένα A105 ή A106 πριονιστικό συγκόλλημα A106 Gr.B είναι για το επίπεδο σωλήνα.
Τα εξαρτήματα A234WPB κατασκευάζονται από σωλήνες A106GR.B. Το A105 είναι ένα υλικό από μπάρα που σφυρηλατείται σε
να είναι Υψηλής πίεσης εξαρτήματα ή φλάντζες
Ε: Οι πελάτες ζητούν ενιοποιημένα σκεύη ζυγής με μύτη:
Α: Αυτή είναι επίσης μια παρανόηση, δεδομένου ότι οι φλάντζες είναι διαθέσιμες σε A105 και A105 N, όπου το N σημαίνει κανονισμένο.
Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως το A234WPBN.
Αυτό το φυσιολογικό θερμική επεξεργασία διαδικασία έγινε, ειδικά για τους αγκώνες και τα δάχτυλα πελάτης που χρειάζονται
Οι κανονικοποιημένοι σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί
Ε: Ο πελάτης ξεχνά να αναφέρει το χρονοδιάγραμμα του σωλήνα:
Α: Τα εξαρτήματα Buttweld πωλούνται ανά μέγεθος σωλήνα, αλλά το πρόγραμμα σωλήνων πρέπει να προσδιορίζεται ώστε να ταιριάζει με την ταυτότητα του εξαρτήματος σε
Εάν δεν αναφέρεται χρονοδιάγραμμα, θα υποθέσουμε ότι ζητείται ένα τείχος πρότυπο.
Ε; Ο πελάτης ξεχνά να αναφέρει συγκολλημένο ή αδιάβροχο ελαστικό συγκόλλημα:
Α: Τα εξαρτήματα συγκόλλησης μπότ είναι διαθέσιμα τόσο σε συγκόλληση όσο και σε συναρμολόγηση χωρίς συγκόλληση.
Η διαμόρφωση των σωλήνων με αδιάβροχο χάλυβα είναι συνήθως πιο ακριβή.
Οι συγκολλημένοι σωλήνες κατασκευάζονται από συγκολλημένο χάλυβα άνθρακα ή
Διατίθενται σε μεγέθη από 1⁄2 ̊ έως 72 ̊ και είναι πιο προσιτά από τα αδιάβροχα εξαρτήματα.

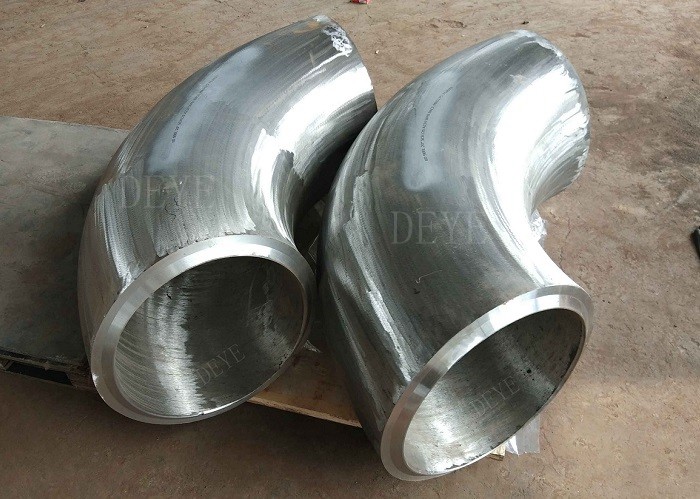

Ε: Τι σημαίνει σύντομη ακτίνα (SR) ή μεγάλη ακτίνα (LR);
Α: Θα ακούσετε συχνά SR45 αγκώνα ή LR45 αγκώνα.
για την αλλαγή της κατεύθυνσης της ροής.Ένας μακρύς ακτίνας αγκώνα (LR 90 αγκώνα ή LR 45 αγκώνα) θα έχει μια καμπύλη σωλήνα που
Έτσι, ένα 6 ιντσών LR 90 έχει ακτίνα κάμψης που είναι 1,5x ονομαστικό μέγεθος σωλήνα.
Ένας σύντομος ακτίνας αγκώνα (SR45 ή SR90) έχει μια καμπύλη σωλήνα που είναι ίσο με το μέγεθος της ρύθμισης, έτσι ώστε ένα 6 ′′ SR 45
έχει ακτίνα κάμψης 6 ̊ ονομαστικού μεγέθους σωλήνα.
Ε: Τι είναι ένα 3R ή 3D τοποθέτηση σωλήνα αγκώνα;
Α: Πρώτον, οι όροι 3R ή 3D χρησιμοποιούνται ως συνώνυμα.
3 φορές το ονομαστικό μέγεθος του σωλήνα.
Υπηρεσία DEYE PIPING COMPANY
1Τεχνική υποστήριξη
2- Έλεγχος ποιότητας πρώτης ύλης.
3- Επιθεώρηση κατά τη διάρκεια της παραγωγής.
4Τελική δοκιμή περιλαμβάνει επιφάνεια, διάσταση, δοκιμή PT, δοκιμή RT, δοκιμή υπερήχων
5. Έκθεση δοκιμής κάθε αποστολής
4. Ευέλικτοι όροι παράδοσης. EXW FOB CIF CFR DDP DDU
5Ευέλικτοι τρόποι πληρωμής: LC. TT. DP
6Προσαρμοσμένο πακέτο περιλαμβάνει λογότυπο.
7. 18 μήνες Εγγύηση ποιότητας.
9- Αντικατάσταση δωρεάν με αεροπορικό μέσο σε περίπτωση που διαπιστωθεί κάποιο σφάλμα
10. 24 ώρες για την απάντηση στις ερωτήσεις σας
Συνιστώμενα προϊόντα
