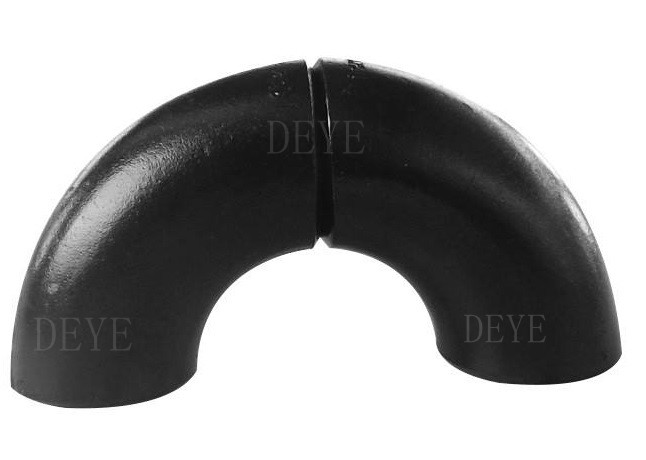

SCH80 SCH40 Συσκευές σωλήνων από χάλυβα άνθρακα με LR SR 3D 5D

SCH40 SCH80 Εγκαταστάσεις σωλήνων από χάλυβα

Τα εξαρτήματα σωλήνων είναι ευρέως απαιτούμενα για κάθε σύστημα σωλήνων και υδραυλικών συστημάτων που χρησιμοποιούνται σε βιομηχανικές και εμπορικές εφαρμογές.Τα εξαρτήματα επιτρέπουν τη σύνδεση ή την εγκατάσταση σωλήνων στο κατάλληλο σημείο και τη λήξη ή το κλείσιμο, εφόσον απαιτείται.Τα εξαρτήματα είναι διαθέσιμα σε διάφορα σχήματα και μεγέθη. Μπορούν να είναι ακριβά, να απαιτούν χρόνο και διαφορετικά υλικά και εργαλεία για την εγκατάσταση.Υπάρχουν χιλιάδες ειδικά εξαρτήματα που κατασκευάζονται.Κάθε είδος σωλήνα ή σωλήνα απαιτεί το δικό του είδος ρύθμισης, αλλά συνήθως όλα τα σωληνάρια έχουν κάποια κοινά χαρακτηριστικά.

ΑγκώνεςΤα είδη αυτά χρησιμοποιούνται για την αλλαγή της κατεύθυνσης της ροής.

- γωνίες 90 και 45 μοιρών λόγω της μεγάλης ζήτησης τους σε υδραυλικά συστήματα.

Οι 45 βαθμοί αγκώνες χρησιμοποιούνται κυρίως σε εγκαταστάσεις παροχής νερού, ηλεκτρονικές συσκευές

και βιομηχανικά δίκτυα αγωγών χημικών, τροφίμων, αγωγών κλιματισμού, κηπουρικής παραγωγής, γεωργίας και εγκαταστάσεων ηλιακής ενέργειας.

Κατάλογος πάχους για σωληνώματα ANSI B16.9

Μονάδα: mm

Κατάλογος διαστάσεων

Διάμετροι των αγκώνων μεγάλης ακτίνας

Αγωγός υγρών χαμηλής και μεσαίας πίεσης, λέβητα, βιομηχανία πετρελαίου και φυσικού αερίου, γεωτρήσεις, χημική βιομηχανία,

Ηλεκτρική βιομηχανία, ναυπηγική βιομηχανία, εξοπλισμός λιπασμάτων και αγωγών, κατασκευές, πετροχημικές, φαρμακευτικές βιομηχανίες κλπ.

Ονομασία: A 234/A 234M ¥ 05 Τεχνική προδιαγραφή για σωληνώματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για
Υπηρεσία με μέτρια και υψηλή θερμοκρασία

Η παρούσα προδιαγραφή καλύπτει τα εξαρτήματα από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα χωρίς συγκόλληση και συγκολλημένες κατασκευές που καλύπτονται από
από την τελευταία αναθεώρηση της ASME B16.9, Β16.11, MSS SP-79 και MSS SP-95.
Εγκατασκευές που διαφέρουν από αυτές των προδιαγραφών ASME και
Τα πρότυπα MSS πρέπει να παρέχονται σύμφωνα με την συμπληρωματική απαίτηση S58 της προδιαγραφής A 960.

Χημικές απαιτήσεις (σύνθεση, %)

^{Απαιτήσεις μηχανικής απόδοσης}

Διαδικασία σήμανσης αγκώνα και επαναεξοπλισμός

Επεξεργασία σχηματιστή ELBOW

Εργασία και εξοπλισμός

Εργασία και εξοπλισμός για τη μορφή μειωτή

Επεξεργασία και εξοπλισμός με άμμο

Διαδικασία κατεδάφισης

Εργαστήριο ζωγραφικής

Συσκευή για αποστολή

Ειδικότητα της ASME B16.9 για τα συγκολλημένα υλικά επάνω από τα μύτη

Η προδιαγραφή ASME B16.9 έχει σχεδιαστεί για σιδερωμένα εξαρτήματα που χρησιμοποιούνται σε αγωγούς βιομηχανικής κατασκευής.

ε, σταυρό, καπάκι, μειωτή κλπ.

Τυπικό πεδίο εφαρμογής

Το πρότυπο περιλαμβάνει τις προδιαγραφές των NPS 1/2 έως NPS 48 (DN15-DN1200) κατασκευασμένων σε εργοστάσιο σφυρηλατημένων σωληνωμένων σωληνώσεων

συνολικές διαστάσεις, ονομαστικές ανοχές, μεθόδους δοκιμής και σήμανση.

Ειδικά εξαρτήματα

Τα ειδικά εξαρτήματα εδώ αναφέρονται σε ειδικά μεγέθη, σχήματα και ανοχές που συμφωνούνται μεταξύ αγοραστή και κατασκευαστή.

Τεχνουργημένα εξαρτήματα

Τα κατασκευασμένα πλάγια και άλλα εξαρτήματα από περιφερειακές ή διασταυρωτικές συγκόλλησεις θεωρούνται κατασκευές σωλήνων

δεν θα μπορούσε να εφαρμόσει αυτό το πρότυπο.

Οι μονάδες σύμφωνα με το πρότυπο ASME B16.9 δηλώνονται τόσο σε μονάδες SI (μετρικές) όσο και σε μονάδες συνηθισμένης χρήσης των ΗΠΑ.

Πρότυπα αναφοράς

Δεν θεωρείται πρακτικό να προσδιορίζεται η συγκεκριμένη έκδοση κάθε προτύπου και προδιαγραφής στις μεμονωμένες αναφορές.

Προϊόν που έχει κατασκευαστεί σύμφωνα με προηγούμενη έκδοση των προδιαγραφόμενων προτύπων και σε όλες τις άλλες πτυχές συμμορφώνεται με το παρόν πρότυπο

θα θεωρηθεί ότι τηρήθηκε.

ΑΣΜΕ Β16.5: Φλάντζες σωλήνων και εξαρτήματα με φλάντζες: NPS 1·2 Μέσα από το πρότυπο NPS 24 Metric/Inch

ΑΣΜΕ Β16.25: Για τις άκρες συγκόλλησης με μύτη

ASME B31: Κώδικας για σωλήνες υπό πίεση

ΑΣΜΕ Β31.3: Διοχέτευση υδραυλικών αγωγών

ASME B36.10M, συγκολλημένοι και άψογοι σφυρηλατημένοι σωλήνες χάλυβα

ASME B36.19M, σωλήνες από ανοξείδωτο χάλυβα

Κώδικας ASME για λέβητες και δοχεία υπό πίεση

ASTM A234/A234M-17, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:

Υπηρεσία με μέτρια και υψηλή θερμοκρασία

ASTM A403/A403M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από αυστηνικό ανοξείδωτο χάλυβα

ASTM A420/A420M-16, Προδιαγραφή για ρυμουλκούμενα εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα άνθρακα και κράμα χάλυβα για:

Υπηρεσία χαμηλής θερμοκρασίας

ASTM A815/A815M-14e1, Προδιαγραφή για σφυρηλατημένα φερριτικά, φερριτικά/αυστεντικά και μαρτενσιτικά σωλήνες από ανοξείδωτο χάλυβα

ASTM A960/A960M-16a, Προδιαγραφή κοινών απαιτήσεων για εξαρτήματα σωλήνων από σφυρηλατημένο χάλυβα

ASTM E29-13, Πρακτική για τη χρήση σημαντικών ψηφίων στα δεδομένα δοκιμής για τον προσδιορισμό της συμμόρφωσης με τις προδιαγραφές

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Για άλλα υλικά μετάλλων (αλουμίνιο, τιτάνιο, νικέλιο και κράμα).

Ε: Ο πελάτης ζήτησε εξαρτήματα συγκόλλησης με μύτη στο A105:

Α: Το πιο συνηθισμένο υλικό προσαρμογής σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών σιδηρουργικών

Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως ένα A105 ή A106 πριονιστικό συγκόλλημα A106 Gr.B είναι για το επίπεδο σωλήνα.

Τα εξαρτήματα A234WPB κατασκευάζονται από σωλήνες A106GR.B. Το A105 είναι ένα υλικό από μπάρα που σφυρηλατείται σε

να είναι Υψηλής πίεσης εξαρτήματα ή φλάντζες

Ε: Οι πελάτες ζητούν “ενιοποιημένα” σκεύη ζυγής με μύτη:

Α: Αυτή είναι επίσης μια παρανόηση, δεδομένου ότι οι φλάντζες είναι διαθέσιμες σε A105 και A105 N, όπου το N σημαίνει κανονισμένο.

Ωστόσο, δεν υπάρχει τέτοιο πράγμα όπως το A234WPBN.

Αυτό το φυσιολογικό θερμική επεξεργασία διαδικασία έγινε, ειδικά για τους αγκώνες και τα δάχτυλα πελάτης που χρειάζονται

Οι “κανονικοποιημένοι” σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί σιδηρουργικοί

Ε: Ο πελάτης ξεχνά να αναφέρει το χρονοδιάγραμμα του σωλήνα:

Α: Τα εξαρτήματα Buttweld πωλούνται ανά μέγεθος σωλήνα, αλλά το πρόγραμμα σωλήνων πρέπει να προσδιορίζεται ώστε να ταιριάζει με την ταυτότητα του εξαρτήματος σε

Εάν δεν αναφέρεται χρονοδιάγραμμα, θα υποθέσουμε ότι ζητείται ένα τείχος πρότυπο.

Ε; Ο πελάτης ξεχνά να αναφέρει συγκολλημένη ή χωρίς συγκόλληση επένδυση:

Α: Τα εξαρτήματα συγκόλλησης μπότ είναι διαθέσιμα τόσο σε συγκόλληση όσο και σε συναρμολόγηση χωρίς συγκόλληση.

Η διαμόρφωση των σωλήνων με αδιάβροχο χάλυβα είναι συνήθως πιο ακριβή.

Οι συγκολλημένοι σωλήνες κατασκευάζονται από συγκολλημένο χάλυβα άνθρακα ή

Διατίθενται σε μεγέθη από 1⁄2 ̊ έως 72 ̊ και είναι πιο προσιτά από τα αδιάβροχα εξαρτήματα.

Ε: Τι σημαίνει σύντομη ακτίνα (SR) ή μεγάλη ακτίνα (LR);

Α: Θα ακούσετε συχνά SR45 αγκώνα ή LR45 αγκώνα.

για την αλλαγή της κατεύθυνσης της ροής.Ένας μακρύς ακτίνας αγκώνα (LR 90 αγκώνα ή LR 45 αγκώνα) θα έχει μια καμπύλη σωλήνα που

Έτσι, ένα 6 ιντσών LR 90 έχει ακτίνα κάμψης που είναι 1,5x ονομαστικό μέγεθος σωλήνα.

Ένας σύντομος ακτίνας αγκώνα (SR45 ή SR90) έχει μια καμπύλη σωλήνα που είναι ίσο με το μέγεθος της ρύθμισης, έτσι ώστε ένα 6 ′′ SR 45

έχει ακτίνα κάμψης 6 ̊ ονομαστικού μεγέθους σωλήνα.

Ε: Τι είναι ένα 3R ή 3D τοποθέτηση σωλήνα αγκώνα;

Α: Πρώτον, οι όροι 3R ή 3D χρησιμοποιούνται ως συνώνυμα.

3 φορές το ονομαστικό μέγεθος του σωλήνα.

1Τεχνική υποστήριξη

2- Έλεγχος ποιότητας πρώτης ύλης.

3- Επιθεώρηση κατά τη διάρκεια της παραγωγής.

4Τελική δοκιμή περιλαμβάνει επιφάνεια, διάσταση, δοκιμή PT, δοκιμή RT, δοκιμή υπερήχων

5. Έκθεση δοκιμής κάθε αποστολής

4. Ευέλικτοι όροι παράδοσης. EXW FOB CIF CFR DDP DDU

5Ευέλικτοι τρόποι πληρωμής: LC. TT. DP

6Προσαρμοσμένο πακέτο περιλαμβάνει λογότυπο.

7. 18 μήνες Εγγύηση ποιότητας.

9- Αντικατάσταση δωρεάν με αεροπορικό μέσο σε περίπτωση που διαπιστωθεί κάποιο σφάλμα

10. 24 ώρες για την απάντηση στις ερωτήσεις σας
